В процессе строительства дома, застройщик, лишенный опыта или пропустив важный момент, может столкнуться с проблемами, связанными с прокладкой различных коммуникационных сетей. Такие проблемы могут возникнуть даже на этапе реконструкции дома, например, когда решается добавить дополнительный сантехнический узел, установить раковину или душевую кабину в другой комнате.

В новом контексте, если рассматривается вопрос о введении канализации через фундамент, то важно учесть соответствующие аспекты и решения для обеспечения правильного функционирования системы.

При этом отверстие не предусмотрено, а фундамент дома, уже залит. Основные трубы под канализацию заведены, а дополнительных отверстий нет? Плюс расстояние не позволяет сделать вывод из дома прямо в канализацию.

Выход один, пробить отверстие в самом фундаменте для прокладки дополнительных труб и стыковки их с основными магистралями. Если они присутствуют, если их нет, проложить.

Вот как пробить отверстие под канализацию в самом фундаменте? Что для этого необходимо? Да всё просто. Понадобится мощный, инструмент и решить, какие способы прокладки применить, под фундаментом или сквозь него. Попробуем найти истину и сделать вывод канализации под фундаментом, а может и через него.

Уровни

Часто случается так, что после проведения труб канализации внутри помещения, заливают подготовительный слой из бетона поверх неё. Тогда работы усложняются ещё и прорезкой не только фундамента, но и бетонной стяжки.

Расстояние играет важную роль. Само расстояние от слива канализации до фундамента важный элемент при просчётах, уклон рассчитывают так, 2 сантиметра на 1 метр трубы.

Особенности вывода канализации из дома

Канализационная система всегда состоит из:

• внешнего и внутреннего контуров;
• септика или накопителя отходов.

Ранее в статье уже говорилось о необходимости составления чертежа и схемы, поскольку они помогут точно подсчитать количество материалов и определить параметры труб и разной фурнитуры.

Когда обустраивается канализация под плитой фундамента, используют трубы, которые могут быть изготовлены из чугуна, бетона, металлов или пластмассы. Самыми надежными считаются чугунные изделия, имеющие наиболее продолжительный срок эксплуатации. Правда, их монтаж сложен и стоимость их высокая. Укладывают трубы на глубину, не превышающую 3-х метров.

Для соединения труб в единую конструкцию применяю фасонные изделия:

• муфты, имеющие диаметр отвечающий сечениям труб;
• тройники для канализации;
• переходники;
• заглушки;
• элементы для фиксации.

Для герметизации используют специальный пистолет, наполненный силиконом, такой как на фото.

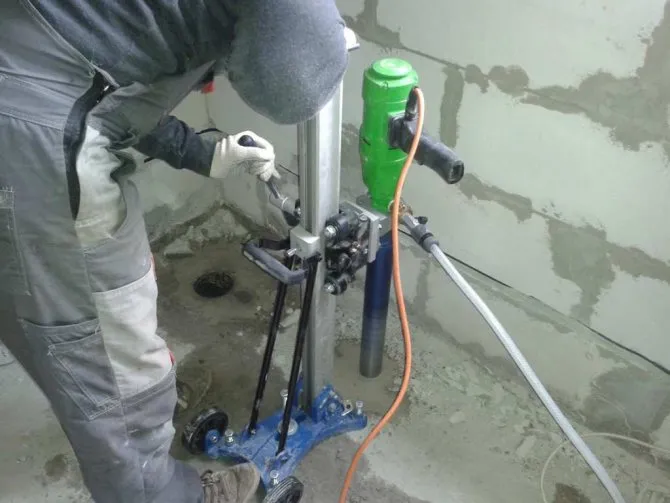

Применение установок

В случае большой толщины с использованием мощной арматуры без установок невозможно обойтись. Вид они имеют примерно такой, станина или раскладные упоры, ротор с электродвигателем, шток с коронкой на конце для бурения бетона. Отверстие такой машиной можно просверлить за несколько минут.

Коронки под отверстие подбирают индивидуально для каждого случая. Например, в армированном бетоне для бурения применяют коронки с алмазным напылением. Возможны варианты использования победитовых коронок.

При этом отверстие получается с ровными краями, заданного диаметра. Отверстие под канализационную трубу сверлят с небольшим уклоном в нужную сторону.

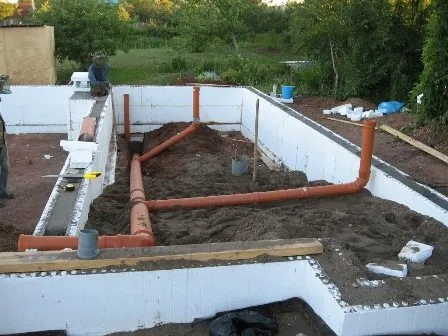

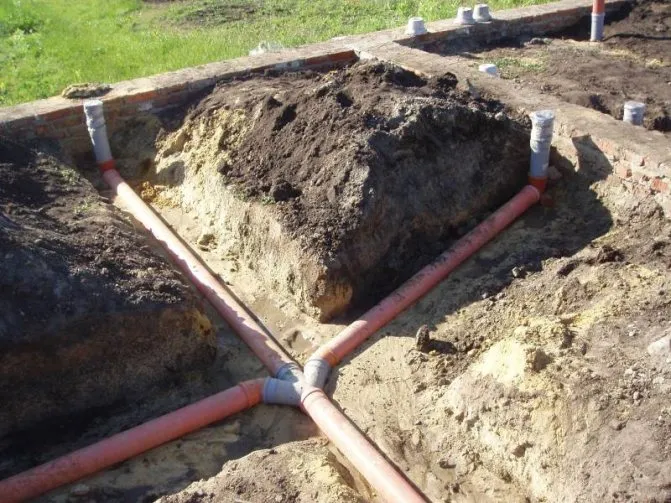

Правила обустройства канализации под фундаментом

Канализация под фундаментной плитой чаще всего выполняется из пластиковых труб ПВП, ПВХ, ПП. Для этих целей можно использовать трубы круглого сечения диаметром 110 мм. Ширина траншеи при этом должна составлять 60 см, на ее дне необходимо обустроить также специальную песчаную или гравийную амортизационную подушку толщиной 10 см.

Монтаж канализации под фундаментной плитой должен осуществляться по определенным правилам. Трубы вставляются одна в другую, их концы тщательно очищаются от грязи и обрабатываются моющими средствами или специальными смазками. Соединения дополнительно уплотняются резиновыми кольцами в раструбе.

Канализация под плитой, все ее внутренние коммуникации должны подсоединяться к главному стояку диаметром не менее 100 мм. Его нижний конец опускается ниже уровня пола, где прокладывается проходящий через фундамент трубопровод. В том месте, где горизонтальный стояк будет соединяться с трубопроводом, должен быть оборудован ревизионный колодец.

Ручной способ

Облегчить начало работ, применив алмазный диск и болгарку, нарезав насечки в виде мелкой сетки в месте, где планируется сделать вывод, обязательно нужно. Иначе пике сложно зацепится за гладкий бетон.

Правильная прокладка коммуникаций в фундаменте

На этапе нулевого цикла в плитном и ленточном фундаменте следует предусмотреть узлы ввода коммуникаций. Под землей обычно проходят две инженерные системы – водоснабжение и водоотведение. Поэтому необходимо заложить гильзу под канализацию и трубу для водопровода.

Узел ввода газопровода расположен на высоте 1,2 – 1,8 м от уровня отмостки, поэтому при проектировании фундаментов не рассматривается. Ввод электроэнергии в коттедж может осуществляться как по воздуху, так и под землей. В последнем случае глубина заложения кабеля составляет 0,7 м минимум, поэтому гильзу для его прохождения необходимо заложить перед бетонированием ленты или плиты.

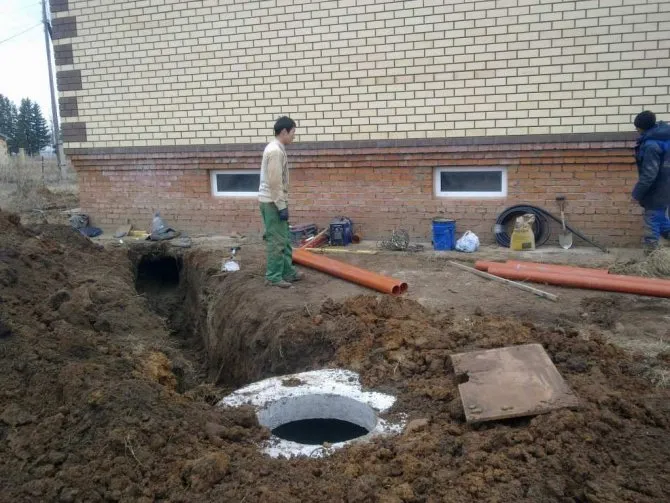

Подготовка места прокладки

Вывод канализации из дома под самим фундаментом здесь вполне оправдан. Не нужно применение дорогостоящего оборудования. Для прокладки необходимо пройти пару этапов подготовительных работ:

• Разработка грунта понадобится однозначно. Возьмём расстояние от дома до сливной ямы 6 метров. Глубина входа сливной ямы 1200 мм. Глубина выхода в яме под фундаментом 900 мм. Шириной разрабатываю обычно 80-90 см. Почти идеальное расстояние уклона для прокладки на такое расстояние.
• Устройство постели из щебня. Для стабильной работы всей системы трубы укладывают на постель из песка, щебня. Если расстояние от дома больше 5 метров, во время прокладки используют цементный раствор для охватки труб. Располагают его на самой подушке, в канаве, выдерживая расстояние между нанесением раствора вокруг трубы 1,5-2 метра. Нескольких мастерков (5-6) вполне хватит для фиксации.
• Утепление труб делают в том случае если глубина прокладки труб канализации менее чем 800 мм, от поверхности грунта. Пенофол, пеноизол, вспененный полиэтилен, керамзит, здесь логично применять всё. Выбор велик. Предпочтение лучше отдать готовому базальтовому варианту, он плотно сидит на трубе, а фольга не даёт проникать влаге. Фиксацию его проводят металлизированным скотчем.

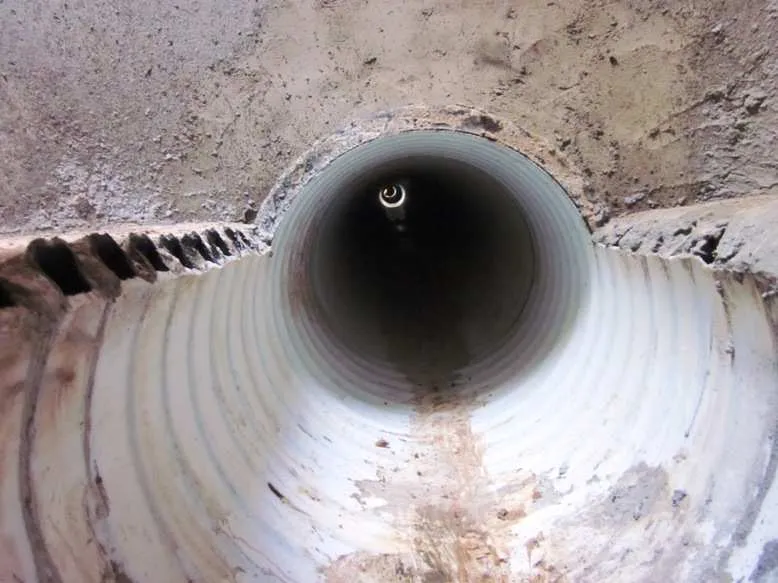

Есть глухой способ, когда труба потом закапывается или бетонируется. И способ прокладки в обойму.

Где сначала устанавливается труба большего диаметра, а затем в неё делается вывод несущей трубы.

Срок службы канализации напрямую зависит от метода прокладки и точности выполнения работ.

Выбор самих материалов необходимо проводить со специалистом, так как переделки или ремонтные работы стоят довольно дорого.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от вида основания.

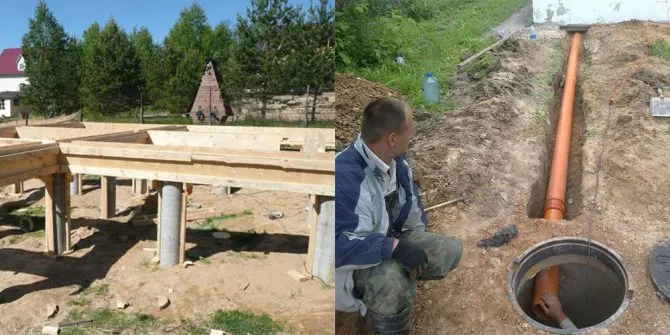

Канализация и столбчатое основание

Самым простым считается проведение канализационных труб через фундамент столбчатого или свайного типа. Такое основание позволяет проводить коммуникации и до установки столбов и после завершения строительного процесса. При выполнении работ важно следить за тем, чтобы траншея была расположена на оптимальном расстоянии от столбов. В этом случае не произойдет ослабление грунта вокруг опор, что может привести к снижению их несущей способности.

Однако, прокладывая канализационные трубы под столбчатым фундаментом, стоит помнить, что подпольное пространство в этом случае не отапливается. Следовательно, трубам канализации необходимо обеспечить надежную теплоизоляцию или сделать дополнительный обогрев кабельными нагревающими элементами.

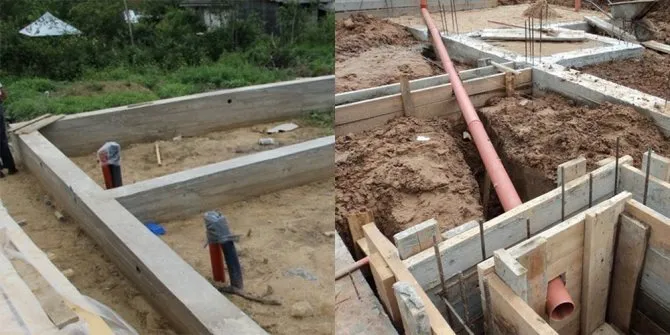

Проведение канализации через ленточный фундамент

Планировать и укладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты основания. При этом способ укладки коммуникации зависит от типа ленточного фундамента:

• При мелкозаглубленном основании трубы укладывают ниже уровня промерзания грунта, непосредственно под фундаментом. Траншею рекомендуется вырыть до строительства ленты. Причем отрезок трубы, который будет расположен под ленточным основанием, рекомендуется поместить в гильзу, которая представляет собой обрезок металлической трубы.
• Фундамент ленточный глубокого заложения требует выполнения действий другого характера. В опалубке пропиливают отверстие, в которое вставляют асбестоцементную или стальную гильзу. Ее закрепляют в опалубке и заливают бетонным раствором. В эту гильзу в последствие вставляют трубы коммуникаций.

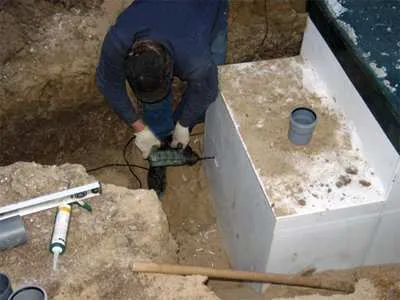

Ленточный фундамент позволяет прокладывать канализационные трубы уже после заливки основания. Выполнение работ такого типа требует больших сил и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делают подкоп и через него проводят трубы или сверлят отверстие в бетонной ленте.

Первый способ используется в том случае, если фундамент имеет большую толщину. В этом случае роют траншею в том месте, где планируется выведение канализационных труб наружу. Для облегчения работы используют метод наклонного бурения. Бур заводится под фундамент на определенную глубину и под нужным углом.

Второй способ выполняется следующим образом:

• На фундаменте делают отметку, где должна проходить канализационная труба. Отверстие должно иметь размеры, позволяющие вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливают отверстие.
• Встречающиеся прутья арматуры высверливают посредством дрели.
• В подготовленный канал вставляют гильзу и заделывают пространство вокруг нее цементным раствором.
• Через защитную гильзу проводят канализационную трубу, а зазор между ними заполняют монтажной пеной. Она служит хорошим теплоизолятором.

Если фундамент уже залит

При необходимости изготовления отверстий в эксплуатируемом фундаменте или вновь изготовленной конструкции, в которой забыли уложить гильзы, используется несколько технологий. Самым сложным случаем является плавающая плита, проще всего завести коммуникации под ростверк на сваях или столбах.

Плитный фундамент

В отличие от пола по грунту плавающая плита является несущей конструкцией, целостность которой запрещено нарушать. Единственным вариантом подземного ввода коммуникаций в плитном фундаменте является наклонное бурение.

Мобильный станок монтируют только после высверливания отверстия в железобетоне алмазной коронкой под соответствующим углом. Долото бурового станка не сможет пройти сквозь арматурные сетки без полного разрушения конструкции. Метод обходится очень дорого, применяется редко.

Поэтому чаще всего трубы канализации и водопровод вводят через стены или цоколь:

• вплотную к стене коттеджа сооружается кессон;
• инженерные системы заглубляются на необходимую глубину;
• внутри кессона монтируется запорная арматура, приборы учета, фильтрующее оборудование;
• сверху возводится легкая конструкция (будка);
• внутри нее организуется отопление любым удобным способом.

Важно! Ввод инженерных систем по этой схеме обладает существенным недостатком. Пассивного утепления для будки недостаточно, активное утепление обычно производится электроприборами. При отключении электроэнергии существует вероятность размораживания водоснабжения.

Ленточный фундамент

При эксплуатации НЗЛФ, МЗЛФ особых проблем с вводом инженерных систем обычно не возникает. Снаружи разрушается отмостка, прокапывается траншея к зданию на проектной глубине. Изнутри частично вскрывается черновой пол или демонтируется пол по грунту на отдельном участке. Трубопроводы пропускают под лентой в гильзах для обеспечения ремонтопригодности систем.

В стенах заглубленного ленточного фундамента коммуникации проще всего пропустить при наличии в коттедже подвального этажа. Если внутри заглубленная лента засыпана полностью, по аналогии с предыдущим случаем вскрывается пол по грунту или перекрытие. После чего отрывается шурф изнутри, траншея снаружи. Отверстия в железобетоне можно изготовить несколькими способами:

• алмазное бурение – оптимальный вариант, не повреждающий конструкционный материал фундамента, обходится дорого, даже если брать станок в аренду;
• перфоратор – ударное бурение, долбежка одинаково вредны для бетона, так как в этом материале возникают микротрещины, происходит отслаивание бетона от арматуры;
• сверление безударное – вариант безопасный, но очень долгий, по периметру большого отверстия высверливается множество мелких, бетонная пробка разрушается ударным инструментом, арматура срезается ножницами или сваркой.

Важно! Канализационную трубу необходимо монтировать под уклоном, поэтому диаметр отверстия должен быть больше на 10 – 20 мм.

В свайных и столбчатых фундаментах единственной проблемой является изготовление шурфа внутри ростверка. Если балки расположены ниже 1 м от земли, так же вскрываются перекрытия и полы. В высоких ростверках никаких сложностей при проводке коммуникаций не наблюдается.

Таким образом, дешевле и качественнее всего осуществить ввод водопровода можно на этапе изготовления фундамента. В плиты гильза монтируется вертикально, в ленты горизонтально или под углом для канализации. Провести инженерные системы в готовую плавающую плиту проблематично и очень дорого, поэтому будьте внимательны при планировании работ.

Как заложить коммуникации

Чтобы проложить трубопроводы систем жизнеобеспечения внутрь коттеджа, необходимо изготовить ввод на определенном уровне, согласно нормативам СП 31.13330 и СП 32.13330. Следует учесть конструкционные особенности фундаментов для обеспечения максимально возможной ремонтопригодности инженерных систем.

Требования СП 31.13330 (водоснабжение)

Гильзы закладываются в фундамент при монтаже опалубки, не рекомендуется изготовление отверстий после набора прочности бетонной конструкцией ударным способом. При проектировании узлов прохождения водопровода сквозь фундаментную плиту или ленту необходимо учесть:

• минимально допустимый диаметр трубы (гильзы) коммуникации составляет 50 мм;
• для восприятия линейных расширений при перепадах сезонной температуры следует использовать компенсаторы;
• глубина заложения должна превышать на 0,5 м отметку промерзания грунта, либо используются полистирольные скорлупы или греющие кабели для обогрева труб;
• необходимо учесть нагрузки на почву от трафика транспорта;
• отверстие ввода в несущих конструкциях должно быть больше диаметра трубы на 0,2 мм минимум, герметичность обеспечивается сальником при высоком УГВ или эластичными материалами в сухих почвах.

В плавающие плиты водопровод можно завести только вертикально. В подполье, подвальный этаж заглубленного ленточного фундамента трубы заходят горизонтально. При использовании МЗЛФ или НЗЛФ магистраль проходит под лентой, поднимается внутри вертикально и проходит сквозь перекрытие или пол по грунту.

Нормативы СП 32.13330 (канализация)

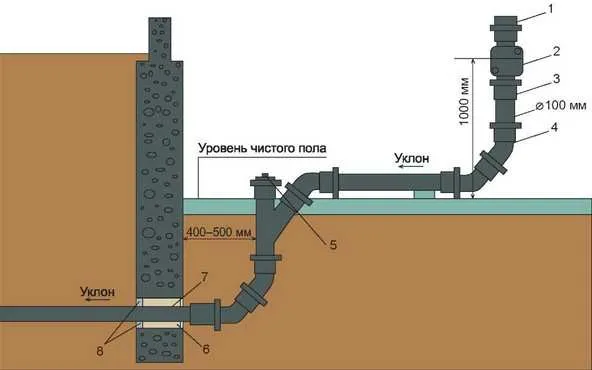

Прокладка канализационной трубы через ограждающие конструкции коттеджа должна удовлетворять следующим требованиям:

• глубина минимальная 0,7 м от отмостки во избежание механических повреждений от трафика машин, людей, культивации почвы;
• утепление греющим кабелем, скорлупами из пенополистирола при заложении выше отметки промерзания;
• вывод должен отстоять от водопровода на 1,5 – 5 м при диаметре канализации до 20 см, больше этого размера, соответственно;
• уклон гильзы или отверстия в ленте 4 – 7 градусов для обеспечения самотека.

Важно! В отличие от систем водоснабжения стоки выходят из дома, поэтому всегда имеют более высокую температуру, промерзают меньше. Толщину утепления можно снизить по сравнению с водопроводом.

Заглубленный ленточный фундамент

При монтаже опалубки ленточного фундамента глубокого залегания гильзы для коммуникаций закладывают с учетом вышеприведенных требований:

Водопроводные трубы:

Необходимо учесть кратчайшую трассу между источником водозабора (скважина, колодец центрального водопровода) и ванной, туалетом, кухней внутри здания. Глубина заложения 1 – 2,7 м в зависимости от наличия обогрева и климата региона.

В монолитных лентах сквозь опалубку пропускаются трубы подходящего диаметра для формирования отверстия либо сразу закладываются металлические гильзы. В фундаментах из блоков ФБС оставляют технологические проемы, закладываемые кирпичом, гильза вмуровывается в кладку.

При уровне УГВ на 1 м ниже подошвы ленты стыки герметизируются водостойкими растворами, пластичными материалами. В мокрых грунтах применяются резиновые либо силиконовые сальники.

Труба канализации:

Глубина заложения гильз 0,7 – 1,5 м в зависимости от глубины промерзания и септика. Герметизация аналогично предыдущему варианту. Для наружных контуров водоотведения используются рыже-коричневые трубы ПВХ, обладающие большей кольцевой жесткостью.

Важно! Для повышения ремонтопригодности коммуникаций для водопровода часто применяется металлопластиковая труба 25 – 40 мм, проходящая внутри ПНД трубы. При необходимости внутренняя линия легко извлекается для замены новой магистралью без разработки траншеи.

Малозаглубленная и незаглубленная лента

Ввиду того, что глубина заложения коммуникаций больше, чем глубина МЗЛФ и НЗЛФ, трубы водопровода и канализации проходят под подошвой фундамента, подстилающим слоем. Однако на пучинистых грунтах для лент малого заглубления в обязательном порядке укладывается пристенный, кольцевой дренаж.

Согласно СП 18.13330 расстояние по вертикали в свету между наружными поверхностями магистралей должно быть больше 20 см, если это канализация или 40 см для водопровода. Причем, дренаж необходимо провести под водопроводом.

Ввод инженерных систем осуществляется перед изготовлением подстилающего слоя. Вывод магистралей в стояки инженерных систем происходит через пол по грунту или перекрытие внутри дома.

Важно! В этом случае ремонтопригодность систем жизнеобеспечения достаточно высокая. Однако укладка металлопластикового водопровода в трубу ПНД позволит обойтись при ремонте без земляных работ.

Плитный фундамент

Если в проекте коттеджа фундаментом является плавающая плита, разводка коммуникаций в пятне застройки должна быть завершена до изготовления подстилающего слоя, в крайнем случае перед монтажом арматурных сеток. Это обусловлено спецификой технологии:

• опалубка устанавливается после отсыпки фундаментной подушки и заливки подбетонки;
• если уложить водопровод и трубы канализации до монтажа опалубки, легко ошибиться с местами выхода стояков, которые могут оказаться внутри стены или слишком далеко от нее.

Где используются ПНД трубы?

ПНД (полиэтилен низкой плотности) трубы широко используются в различных сферах благодаря своим характеристикам и преимуществам. Вот некоторые из областей, где часто применяются ПНД трубы:

1. Водоснабжение: ПНД трубы применяются для прокладки водопроводных систем, как в коммунальном, так и в частном секторе. Они обладают хорошей устойчивостью к химическим воздействиям и коррозии, что делает их долговечными для транспортировки питьевой воды.

2. Канализация: ПНД трубы также используются для систем канализации и стоковых вод. Они обладают высокой устойчивостью к агрессивным средам и минимизируют риск возникновения утечек.

3. Газоснабжение: В определенных условиях ПНД трубы могут использоваться для транспортировки газа. Однако при этом необходимо соблюдать строгие технические требования и нормы безопасности.

4. Ирригация и полив: ПНД трубы могут применяться для систем орошения и полива сельскохозяйственных угодий.

5. Промышленность: В промышленности ПНД трубы могут использоваться для транспортировки различных жидкостей и химических веществ.

6. Строительство: ПНД трубы могут быть использованы для прокладки кабелей, например, для электропроводки, телефонных линий и других коммуникаций.

7. Дренаж и осушение: В системах дренажа и осушения земель, дорог, аэропортов и других объектов ПНД трубы помогают эффективно управлять водой.

8. Строительные сети и коммуникации: ПНД трубы используются для создания различных сетей, таких как теплоснабжение, водоснабжение, канализация, газоснабжение и другие.

Преимущества ПНД труб включают легкость, долговечность, устойчивость к коррозии и химическим воздействиям, а также простоту монтажа. Однако перед использованием ПНД труб в конкретных проектах рекомендуется учитывать требования норм и стандартов, а также конкретные условия эксплуатации.
