Важный этап при монтаже односкатной крыши — крепление стропил: правила, способы, инструкция

При выборе любой формы крыши, включая односкатную, ключевой роль в кровельной конструкции играет стропильная система. Она обязана быть прочной и долговечной. Для её элементов используется только качественное дерево хвойных пород, обработанное специальными защитными составами.

Имеют значение правильность и прочность соединений, а также точный расчет стропил, проведенный перед началом работ.

Как выполнить работу правильно?

Будущая кровля должна не только надежно защищать дом от осадков и других погодных явлений, но и служить украшением здания. Поэтому при выборе варианта системы стропил учитывают климатические факторы, а монтаж производится в определенном порядке, позволяющем сделать конструкцию красивой, прочной и устойчивой.

Всю работу проводят в несколько этапов:

Две доски поднимают на потолочное перекрытие, соединяют их концы, а другие разводят и устанавливают на опорную балку.

Фиксируют выбранный угол путем установки поперечной перемычки.
Начинают изготовление стропил. Для этого шаблон опускают на землю, следя, чтобы угол стропильных ног сохранялся.

Первое стропило поднимают на постройку и устанавливают в качестве основания.

• Следующий этап работ проводят на высоте. Для этого размечают место среза на мауэрлате и стропилах. После подготовки среза приступают к производству следующего стропила.
• После того как две стропильные фермы будут готовы, их устанавливают по краям, после чего между ними натягивают шнур. Так определяют уровень монтажа промежуточных стропил.
• Приступают к сборке остальных стропильных ферм. Шаг между ними должен составлять около 80 см. Сборку осуществляют прямо на балках.
• Окончательный этап работ включает в себя установку подпорок и поперечных планок, монтаж систем пароизоляции, гидроизоляции и теплоизоляции. В последнюю очередь устанавливают обрешетку (основание для крепления кровельного материала).

Способы крепления

Схема крепления стропил несложна. Она представляет собой параллельные доски, уложенные с опиранием на две стены сруба. Для правильной установки стропильных ног используют переходные деревянные элементы.

Можно выбрать способ крепления на мауэрлат (балку, уложенную в основание стен), на верхнюю часть стены, а также использовать верхнюю обвязку.

Стропильные ноги устанавливают наклонно под определенным углом. Чтобы сделать крепление прочным, искусственно увеличивают площадь контакта отдельных элементов двумя способами:

• делают врубки;
• запиливают верхние и нижние края стропильных ног.

Шаг стропил зависит от разновидности материала и составляет от 60 до 90 см. Монтаж стропильной системы производят по следующей схеме:

1. Монтаж несущего бруса вдоль стены здания. По торцу здания укладывают рубероид, а на него – подготовленный брус.
2. При подготовке бруса и стропил планируют вылет доски над свесом крыши. Расстояние вылета зависит от угла ската и составляет около 40 см.
3. Доска врезается для прочности в мауэрлат.

Фиксация стропильной ноги

Стропильная нога – это элемент стропильной или несущей системы. Она представляет собой наклонную балку, составляющую основу каркаса.

На нее крепится обрешетка, а также системы теплоизоляции, пароизоляции, гидроизоляции, обеспечивающие комфортную атмосферу в доме.

Эта основная составляющая кровли, которая формирует скаты и углы наклонов.

Стропильные ноги принимают на себя основную нагрузку и равномерно распределяют ее по площади кровли. Известно два типа крепления стропильных ног к мауэрлату:

• Жесткое или неподвижное
• Скользящее (на основе шарниров) обеспечивает подвижность и принимает нагрузку при усадке здания.

В конструкции односкатной крыши используются, преимущественно, скользящий тип креплений стропильных ног, поскольку вероятность усадки здания под воздействием климатических явлений довольно высока.

Скользящий тип фиксации позволяет учесть факторы, под действием которых могут разрушаться узлы креплений. К тому же обеспечивается возможность некоторого перемещения деталей друг относительно друга.

Таким образом, стропилинам предоставляется возможность адаптации к усадке стен.

Разновидности фиксации

Основные типы фиксации:

• Если крыша возводится над постройкой со стенами равной высоты, она относится к разряду наслонной.
• Если скат формируется стропильным треугольником, то применяется висячий тип стропильных ног.

В этом случае они фиксируются обычным способом, поскольку горизонтальной стороной они опираются на мауэрлат и площадь состыковки довольно значительна (без запила).

Если наслонные стропильные ноги устанавливаются под углом к опорным элементам фиксации, то площадь соприкосновения их с мауэрлатом слишком мала. С целью увеличения площади контакта и защиты от перемещений применяется способ фиксации с запилом.

Благодаря запилу верхнего или нижнего края стропильной ноги площадь опоры значительно увеличивается, и, как следствие, повышается устойчивость соединения. Запил может быть выполнен вертикально или горизонтально.

Рекомендации по укреплению узлов

В зависимости от того, как должны быть закреплены стропила, могут быть применены узлы креплений с различными степенями свободы:

• Крепление с одной степенью свободы означает, что стропилина только слегка поворачивается вокруг точки крепления.
• Крепление с двумя степенями свободы. Помимо поворота предусматривается еще и малое смещение в горизонтальном направлении.
• Узлы крепления с тремя степенями свободы – включают помимо поворота и горизонтального смещения еще и смещение в вертикальном направлении.

Несмотря на некоторую возможность перемещений, стропила остаются закрепленными довольно жестко. Они должны выдерживать выпадающую на них нагрузку.

Для построек всех типов соблюдается общая схема: если один из узлов стропила имеет жесткое крепление, то парный обладает некоторой степенью свободы. Так обеспечивается смещение, в случае повышения силы давления.

Используются следующие виды узловых схем:

• Жестко закрепленный верх и шарнирно-подвижный низ. Ее применяют при установке крыш над пристройками и на тех объектах, на которых разница в высоте опорных стенок значительна.
• Верх и низ шарнирно-неподвижны. Схема применяется на обособленных постройках, стены которых уже прошли усадку.

Верхний узел производится в форме треугольной врубки, нижний – с запилом, упирающимся в мауэрлат.

• Свободный верх и шарнирно-неподвижный низ. Схема применяются для стропил со свисающими краями и для пристроек.
• Оба узла подвижны. Применяют, если крепежные соединения обладают первой или второй степенью свободы.
• Жесткое крепление к наклонной обвязке. Применяется в каркасном строительстве. Может применяться для односкатных крыш, сооружаемых над бетонной или кирпичной постройкой. Считается наиболее простым и доступным.

Разновидности крепежа

При креплении стропил односкатной крыши применяется три вида крепежей: крепежные метизы, деревянные соединительные элементы и металлические элементы. Рассмотрим подробнее.

Крепежные метизы

Крепежные метизы предполагают вбивание или ввинчивание в дерево. При соединении стропил с мауэрлатом или верхней обвязкой используют:

• Ершенные гвозди длиной 150-200 мм. Данный метод появился давно и отличается простотой.
• Кровельные скобы п-образной формы. Метод также надежен и прост.
• Саморезы и шурупы.
• Болты. Ими крепят сквозные крепления.

Деревянные соединительные элементы

Деревянные соединительные элементы применяются для скользящих креплений. Этот способ применяется для домов из бруса.

Вся конструкция имеет возможность «дышать» под воздействием погодных условий. Применяются следующие элементы:

• Косынки – треугольные накладки, повторяющие по форме угол крепления конька и стропил.
• Ригели – деревянные доски-накладки с подрезанными на угол наклона стропил краями.
• Нагели – деревянный крепежный элемент, работающий на сдвиг.

Металлические детали

Металлические крепежные детали из оцинкованной стали применяют в современных постройках. Они надежны, прочны и долговечны.

Дополнительно применяют пассивированные соединительные элементы, хорошо защищенные от коррозии. Применяют следующие типы креплений:

• Металлические уголки для дерева.
• Перфорированные металлические пластины (используют для крепления стропил в месте стыка).
• Металлический ассиметричный уголок.

Нюансы при строительстве сарая

При строительстве крыши сарая стропильные ноги крепят к несущим стенам или к мауэрлату. Для увеличения длины применяют так называемые кобылки – бруски для свеса.

В зависимости от типа постройки используют три вида стропильных ног. Они по разному передают нагрузку стенам и фундаменту:

Верхняя их часть закреплена жестко. Нижняя – имеет свободное крепление на металлический элемент (так называемую скользячку).

Такой крыше не страшна усадка здания. Она имеет возможность опуститься, не деформируясь.

• Наслонные стропила ставят на кирпичную или блочную конструкцию, имеющую внутренние перегородки. Такая конструкция плохо адаптирована под нагрузки.
• Висячие стропила не имеют дополнительных опор. Всю нагрузку они передают внешним стенам. Стропильную ферму собирают на земле и поднимают наверх уже в готовом виде.

Во время монтажа стропильных ног сначала устанавливают фронтонные и тыльные, а потом, ориентируясь на протянутую леску, и остальные.

Расстояние между стропилами не должно превышать метра.

Затем устанавливают дополнительные свесы (кобылки) и последней обрешетку.

Особенности при постройке навеса

Над пристройкой к дому или навесом возводят односкатную крышу, примыкающую к стене или крыше основной постройки. Нижние концы крепятся обычным способом к мауэрлату. Особенность – в монтаже верхней части стропильных ног.

1. В качестве предварительного этапа определяют требуемый угол наклона.
2. Затем, учитывая угол перепада, делается монтаж деревянной конструкции из бруса.
3. Крепление каркаса стропил со стеной главной постройки обязательно должно быть подвижным, поскольку из-за разной скорости усадки могут пойти трещины
4. Между балкой и стеной прокладывают эластичную прослойку из монтажной пены или другого мягкого материала с низкой теплопроводностью.
5. Если крыша навеса примыкает к крыше основной постройки, то прилегающий скат демонтируют и ставят стропильные ноги от конька основной крыши к мауэрлату пристройки.

Чтобы герметизировать места примыканий стропильных ног к крыше или стене выполняют монтаж кровельного фартука (планка с отворотами, герметизирующая стыки и швы).

Видео по теме

Смотрите интересное и полезное видео про монтаж стропильной системы:

Заключение

При монтаже каркаса кровли очень важно правильно подобрать крепежи и зафиксировать все элементы. Это обеспечит надежную защиту от любых механических воздействий, включая ветровую нагрузку.

Источник

По статистике каждый второй домовладелец построил свое жилье самостоятельно. Согласно их отзывам, самостоятельное возведение крыши – один из самых сложных этапов для непрофессиональных строителей. Поэтому очень важно подойти к этому этапу, имея в голове полное представление о всех нюансах процесса. Чтобы разобраться в том, как сделать крышу своими руками, необходимо изучить устройство, технологию монтажа, порядок работ и особенности крепления всех составляющих конструкции.

Виды крыш

Для начала необходимо определиться с формой. На сегодняшний день наиболее популярными видами являются:

Перекрытие крыши одним единым скатом позволит сэкономить нервы и материалы, поскольку конструктивно это самый простой вариант. Если сделать такой каркас самостоятельно, то трудоемкость работы будет наименьшей, а скорость монтажа высокой. Но такая форма имеет недостаток – отсутствует возможность обустройства полноценного чердака или мансарды, поскольку подкровельное пространство получается слишком низким.

Двухскатная крыша монтируется намного чаще. Она чуть сложнее в изготовлении, но позволяет получить больше пространства. По сравнению с четырехскатной она обладает меньшей сложностью и массой, однако потребуется сделать треугольные фронтоны по торцам здания.

Перед тем как приступить к самостоятельному возведению крыши с четырьмя скатами, потребуется серьезно подготовиться. Такая система имеет больше элементов по сравнению с двумя предыдущими. Кроме того, на мансарде нет возможности сделать полноценные окна, поскольку конструкция крыши лишена фронтонов и монтажа сложных мансардных или слуховых окон не избежать.

Для мансарды отличным вариантом будет комбинированная конструкция с ломаными скатами. В этом случае в нижней части кровля имеет больший уклон, чем на верхнем участке. Такая сборка позволяет поднять потолок в помещении и сделать построенный дом более комфортным.

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Если не хотите вникания в тонкости вычислений, можно воспользоваться специальными калькуляторами.

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Пошаговая инструкция по выполнению работ

Последовательность этапов возведения крыши выглядит следующим образом:

1. выполнение замеров коробки здания (размеры могут немного не соответствовать проектным);
2. подготовка материалов и инструментов, обработка древесины антисептиком;
3. крепление мауэрлата к стене;
4. установка конькового ригеля, если он нужен (для наслонных стропил);
5. монтаж каркаса;
6. усиление кровли с помощью стоек, подкосов и затяжек;
7. гидроизоляция;
8. обрешетка;
9. обеспечение вентиляции;
10. установка капельников;
11. монтаж покрытия.

Закрепление мауэрлата

Чтобы крыша была надежно закреплена, нужно позаботиться о ее надежном соединении со стеной здания. Если возводится деревянный дом, то мауэрлат не потребуется – в качестве этого элемента выступает верхний венец из бруса или бревна. В этом случае крепление к стене выполняют при помощи специальных “плавающих” крепежей. Они продаются уже готовыми, чаще всего их называют салазками. Такой вариант устройства крыши позволяет всей конструкции слегка смещаться при усадке стен без разрушений и деформаций.

Похожая ситуация возникает и с каркасным домом. В этом случае мауэрлатом будет верхняя обвязка стен. Она крепится к стойкам каркаса с запилом при помощи уголков, скоб или гвоздей.

Конструкция крыши из кирпича, бетонных блоков или бетона подразумевает крепление через мауэрлат. В этом случае есть несколько способов.

Поставить мауэрлат на стену можно четырьмя способами:

• на скобы;
• на шпильки;
• на анкерные болты.

Мауэрлат можно закрепить на скобы. В этом случае в кладку с внутренней стороны закладывают деревянные бруски. Они должны располагаться на расстоянии 4 рядов от обреза. Одна сторона скобы крепится к мауэрлату, а вторая к тому самому бруску в кладке. Способ тоже можно отнести к простым. Он не рекомендован для больших зданий с высокими нагрузками.

Крепление при монтаже крыши своими руками может осуществляться через шпильки или анкерные болты диаметром 10—12 мм. Крепеж закладывают в кладку. На обрез временно укладывают мауэрлат, по нему нужно легонько стукнуть молотком. После этого на брусе остаются углубления в местах крепежа. По ним нужно сделать отверстия под шпильки. После этого брус надевают на крепеж и закручивают гайки. Метод идеально подходит для стен из легких бетонов при наличии монолитного армопояса.

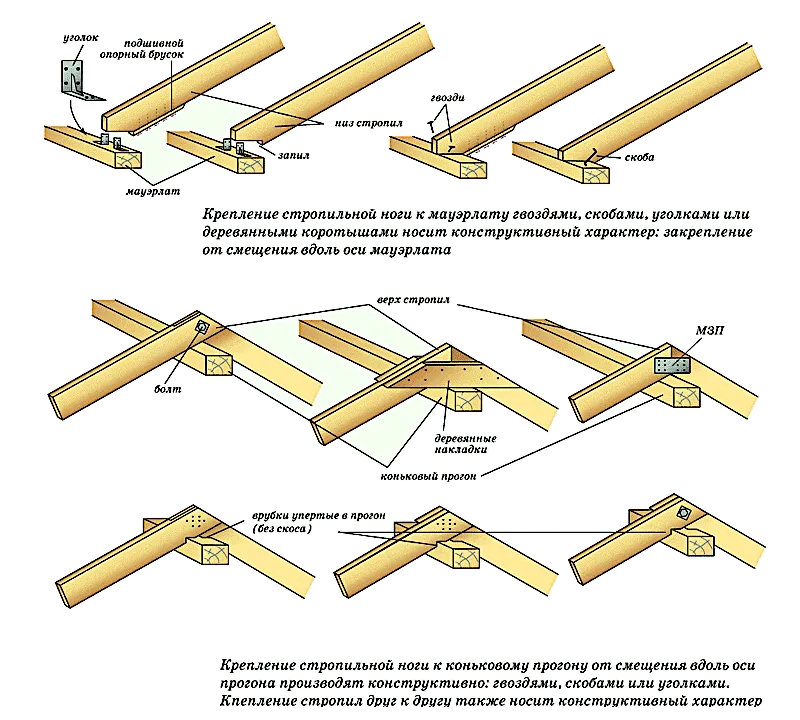

Крепление стропил к мауэрлату

В домах из кирпича или камня разумнее выполнять с помощью жесткого крепления стропил к мауэрлату. В этом случае можно использовать как наслонную, так и висячую систему. Конструкция предполагает два способа:

• с врубкой;
• без врубки.

В первом случае стропила подрубаются с уклоном так, чтобы они плотно примыкали к мауэрлату. Для выноса карниза предусматривают кобылки. Их крепят к ноге с нахлестом не менее 1 м. Жесткая фиксация узла должна делаться с помощью саморезов, гвоздей или скоб. Но большей надежностью собранный каркас будет обладать, если для фиксации использовать металлические уголки с отверстиями под саморезы.

Способ без врубки часто не предполагает использование кобылок. В этом случае вылет каркаса обеспечивают сами балки. Такой вариант проще, чем предыдущий, поскольку не требует высокой точности. Он подойдет для новичков. Для плотного прилегания к мауэрлату в этом случае используют упорные бруски или доски. Жесткая фиксация, как и в предыдущем случае, выполняется металлическими уголками с двух сторон.

Крепление стропил к стене

Сделанный каркас нужно закрепить к коробке здания – это не даст сильному порыву ветра сорвать крышу. Для этого за правило нужно взять использование скрутки из двух проволочек диаметром 4 мм. Их оборачивают вокруг ноги в месте опирания на мауэрлат, а после проволоку крепят к стене на анкер или ерш примерно за 4-5 рядов до обреза. Элемент нужно заранее заложить в кладку.

Для деревянного дома можно упростить задачу. Собирать каркас можно с использованием скоб. Такой вариант ускорит процесс. Но важно помнить, что такой способ подойдет, только если изготовление стен выполняется из дерева.

Усиление системы

Как усилить каркас при пролетах более 6 метров? Нужно уменьшить свободный пролет стропил. Для этого используют подкосы и стойки. Делать усиление нужно с учетом планировки, важно, чтобы эти элементы не мешали пребыванию людей и гармонично вписывались в интерьер.

Подкосы обычно располагают под углом 45 или 60 градусов к горизонтальной плоскости. Стойки нельзя опирать на пролет перекрытия. Их допускается устанавливать на нижележащие стены или балки и шпренгели, перекинутые между стенами.

Затяжка необходима для уменьшения распора. Из-за него стропила могут просто разъехаться. Особенно эта актуально для систем с висячими балками. Чтобы собрать каркас, используют две затяжки, которые крепят с двух сторон от стропил. Фиксацию осуществляют на саморезы, гвозди или шпильки.

Соединение с прогоном

В верхней точки стропила опираются на промежуточный или коньковый прогон. В зависимости от выбранной системы, расположения и ширины пролета, его изготавливают из бруса сечением от 50х100 до 100х200 мм. Крепление осуществляется на соединительные металлические пластины, болты или гвозди.

Обрешетка

Перед началом работ на этом этапе требуется настелить гидроизоляционный материал. Строители рекомендуют использовать пародиффузионную влаговетрозащитную мембрану. Она стоит дороже, чем полиэтиленовая пленка, но гарантирует более надежную защиту. Свой дом — это не повод для экономии.

Крыша требует закрепления обрешетки. Тип зависит от выбранного кровельного материала. Для металла достаточно будет разреженной обрешетки из досок толщиной 32—40 мм. Под битумную черепицу нужна сплошная обрешетка из доски 25—32 мм или влагостойкой фанеры.

Вентиляция подкровельного пространства

Перед тем приступить к этапу укладки кровли, стоит продумать вентиляцию подкровельного пространства. Это позволит уберечь конструкции от плесени, грибка и разрушения.

Для вентиляции нужно предусмотреть:

• поступление воздуха через карниз (подшивку карниза при этом делают разреженной доской или специальными перфорированными софитами);
• движение воздуха под покрытием (между утеплителем и кровлей должен быть зазор 2—3 см);
• выход воздуха в районе конька (для этого на кровлю устанавливают коньковый и/или точечные аэратор).

Кровельное покрытие

Тип кровли выбирается из эстетических и экономических соображений. Также стоит изучить предложения производителей и выяснить допустимый уклон. Например, битумную черепицу не рекомендуют настилать при уклоне более 45°.

Настеленный материал должен обеспечивать надежную гидроизоляцию. Его монтаж осуществляют в строгом соответствии с инструкцией производителя. Существуют пять наиболее распространенных типов покрытия:

• фальцевая кровля;
• металлическая черепица;
• профнастил;
• ондулин;
• гибкая черепица.

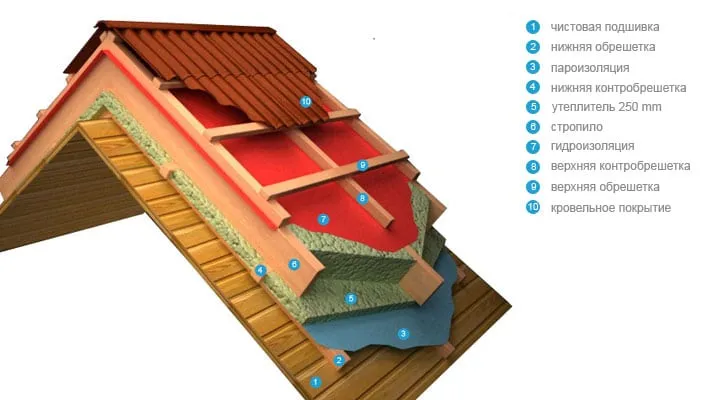

Утепление

Источник

Инструкция по монтажу двухскатной крыши

Д вухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

• Подходит большое количество типов кровельного материала;
• Простота конструкции позволяет сделать данную крышу своими руками;
• Возможность разместить второй (мансардный, чердачный) этаж;
• Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

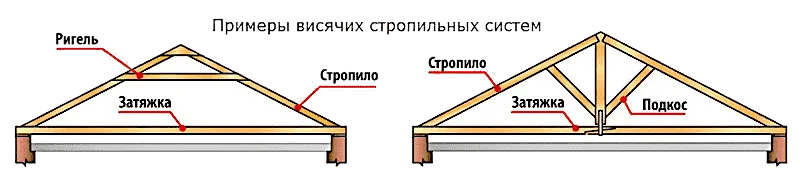

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

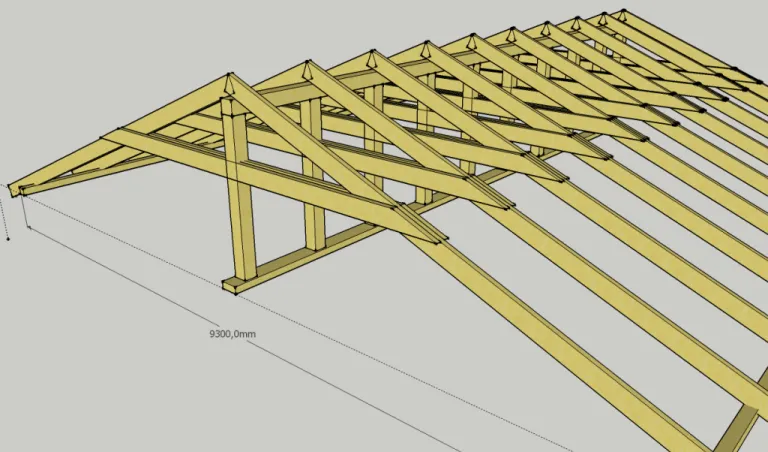

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки). Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа

1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Источник

Как установить стропильную систему односкатной крыши – руководство по монтажу стропил

Среди большого разнообразия видов крыши самой простой и экономной считается односкатная крыша. Конструкция требует минимального количества материалов при простой технологии монтажа. Возведение односкатной крыши может стать хорошим уроком для начинающего кровельщика. Но успеха даже в простом деле можно добиться только при соблюдении строгих технологических предписаний. Для качественного выполнения работы и надежности крыши необходимо знать особенности и основные правила монтажа стропильной системы односкатной крыши.

Крыши с одним скатом для малоэтажного строительства

Односкатные крыши чаще всего применяются при возведении малогабаритных построек, таких как террасы, гаражи, веранды и помещения бытового назначения. На жилых домах такую кровлю можно увидеть очень редко, чаще всего это сооружения в стиле модерн и хай-тек.

Чердачное помещение под крышей односкатного типа имеет небольшую площадь, поэтому обустроить помещение в этом пространстве очень сложно. В этом случае может возникнуть вопрос, а нужно ли делать перекрытие между чердаком и основной постройкой. Если перекрытие не целесообразно, то можно заменить его распорками и подстропильными ногами. Такой вариант очень часто используется строителями на практике.

В целом стропильная система односкатной крыши похож на уложенное под углом перекрытие или половину наслонной системы, то есть является конструктивным элементом строения. Для его сооружения необходимы наслонные стропильные ноги. Другими словами, каркас односкатной крыши сооружается из стропилин, которые имеют прочную опору вверху и внизу.

В качестве опоры для стропил односкатной крыши может использоваться следующее:

• Две несущие стены. При этом посредником между элементами стропильной системы и стенами может стать двойной мауэрлат, верхний брус или бревно деревянной конструкции, армированный бетонный пояс, который должен быть устроен в процессе возведения стен.
• Одна несущая стена и противоположные опоры. Такой способ используется при строительстве пристроек и навесов. Опора верхней пятки стропильной ноги приходится на стальной кронштейн, который прикручен к несущей стене, или на гнездо, выбранное в несущей стене. Внизу стропилина опирается на обвязку опорных столбов.
• Два ряда опор. Опорой для верхней и нижней пятки стропильные ноги является обвязка опорных столбов. В этом случае можно использовать опоры в качестве элементов для крепления обшивки и формирования каркаса.

Односкатные крыши рекомендуется использовать над постройками, длина которых не превышает нескольких метров. Однако при усилении стропильной системы опорами, подкосами и прогонами можно перекрывать и более серьезные пролеты.

В частном строительстве чаще всего встречаются небольшие постройки, поэтому стоит поближе познакомиться с устройством стропильной системы односкатной крыши. Если разобраться в этом вопросе, то можно сделать всю работу своими руками, внося необходимые дополнения и изменения.

Составляя схему стропил односкатной крыши, стоит учитывать направление ветра и располагать скат так, чтобы сильным порывом крышу не сорвало.

Примерные параметры элементов односкатной крыши

Изготовить наслонные стропилины можно из пиломатериала 2 сорта. Чаще всего это круглые отесанные бревна, пластины, представляющие собой отесанное в двух сторон бревно, брус или доски, сшитые парой.

Сечение стропилин определяется по нагрузке на крышу от ветра, снега и кровли. Для определения параметров элементов односкатной крыши можно воспользоваться компьютерной программой.

Но в большинстве случаев эти значения постоянны:

• Стропильный каркас, перекрывающий пролет более 4,5 метров, должен возводиться из бревна и пластин диаметром 18-20 см и бруса сечение 10*15 см или 15*15 см.
• Для пролетов меньшего размера можно строить каркас из бревен и пластин диаметром 12-18 см и брус сечением 10*10 см.

И в том, и в другом случае допускается замена бруса на сдвоенные доски, итоговый размер которых аналогичен требуемому сечению балки.

Очень важно понимать, что сооружать стропильные системы для односкатных крыш не следует из составляющих меньшего размера. Даже для незначительных построек указанные параметры — это самая нижняя граница.

Для изготовления мауэрлата рекомендуется использовать брус сечением 18-20 см. Для подкосов на крыши большой длины допускается брать брус сечением 8*8 см, бревна диаметром 10 см или сдвоенные доски, итоговый размер которых составляет 2,5*15 см.

Прогоны большепролетных односкатных крыш устраиваются параллельно скатам. В этом случае они используются в качестве дополнительной опоры и повышают прочностные характеристики конструкции. Для крепления прогонов выполняют монтаж опор и лежня, опираясь на технологию строительства двухскатной крыши. При этом происходит не формирование конька, а обеспечивается опора плоскости длинного ската. Для изготовления прогонов используется брус сечением 18*18 см или бревно диаметром 20-26 см. Стойки под прогоны можно сделать из бруса сечением 12 см или бревна диаметром 13-20 см. При этом можно использовать разные способы крепления стропил односкатной крыши. Достаточно часто выполняется установка стропил на балки перекрытия, что облегчает монтаж.

Расстояние между стропилами односкатной крыши

Стропила устанавливаются на определенном расстоянии друг от друга, которое зависит от размеров коробки, над которой возводится крыша. Скат, который будет служить опорой стропилинам, нужно разделить на отрезки так, чтобы элементы системы располагались на одинаковом расстоянии друг от друга. При этом следует учитывать размеры используемых материалов и их вид:

• Если для изготовления стропилин использовался брус или пластины, то расстояние между ними должно составлять 1,5-2 метра.
• При использовании сдвоенных досок стропила располагают с шагом 1-1,75 метра.
• Если стропила изготовлены из одинарной доски, то расстояние уменьшается до 0,6-1,2 метра.

Если предполагается строить утепленную крышу, то на расстояние между стропильными ногами может повлиять размер утеплителя. Теплоизоляционный материал должен очень плотно сидеть между элементами стропильной системы. В этом случае исключается образование мостиков холода, что приводит к сокращению теплопотерь. Читайте также: «Как поставить стропила односкатной крыши – правила расчета, установки и крепления».

Определяя шаг между стропилами, следует обратить внимание на еще один момент: увеличение установленного шага ведет к дополнительным затратам на обрешетку. В этом случае допускается использовать сплошной вариант или с небольшим шагом. Поэтому еще на этапе проектирования следует определить, что выгоднее: частая обрешетка или большее количество стропильных ног. Читайте также: «Как поставить стропила правильно – устройство узлов и конструкций».

Как и на всех крышах скатного типа, крепление стропил односкатной крыши выполняется посредством анкерных болтов, заложенных в стену при их возведении, или костылей, которые вбивают в деревянную стену. Кроме того каждая вторая стропилина фиксируется скруткой из отожженной проволоки. Крепление стропилины к стене выполняется в точке, расположенной ниже мауэрлата на 0,2-0,3 метра. Проволоку крепят в зависимости от материала, используемого для возведения стен. В кирпичные стены скрутка закладывается в процессе кладки, к деревянным стенам проволоку крепят с помощью скоб.

Чтобы лучше понять устройство стропил односкатной крыши, стоит подробнее рассмотреть варианты монтажа таких конструкций.

Крепление стропил для односкатной крыши гаража

Очень часто гаражи возводятся из пенобетонных блоков, поэтому следует узнать, как устроена стропильная система в этом случае. Если в верхней части стен не залит армированный бетонный пояс, то в обязательном порядке следует уложить мауэрлат. Односкатная кровельная система предполагает использование бруса, уложенного на передней и задней стенах гаража, которые имеют разную высоту.

Решая задачу, как правильно установить стропила на односкатной крыше, нужно придерживаться следующего порядка:

• Брус сечением 10*15 см укладывают заподлицо с внутренней поверхностью стен. В результате образуется мауэрлат крыши с одним скатом. Чтобы защитить деревянные элементы от воздействия пенобетона, следует выполнять укладку на гидроизоляционный материал. Для крепления мауэрлата рекомендуется использовать кровельные уголки размером 9*9 см, устанавливая крепление на расстоянии 0,8 метра. Дополнительно их можно укрепить литой перемычкой. К стене уголок крепится дюбелями диаметром 14 мм.
• Делают шаблон стропильных ног, используя доску 5*20 см. Длина стропил односкатной крыши определяется следующим образом: заготовку устанавливают на мауэрлат, оставляя запас вверху и внизу до полуметра. Этот запас должен немного превышать стандартную ширину карнизного свеса, 0,4-0,5 метра. После установки всех стропилин лишние участки обрезают.
• Отмечают на стропилинах места врезки, помня о том, что врезка не должна быть очень глубокой. Чаще всего этот параметр составляет третью часть ширины доски.
• Выполняют разметку стен, следя за тем, чтобы расстояние между стропилами и стеной было не меньше 5 см.
• Используя шаблон, делают стропила на всю крышу, устанавливают и закрепляют их с помощью скоб или уголков.
• Определяют ширину свеса и делают шаблон кобылок. Для этого можно использовать обрезки досок. Готовый шаблон используют для изготовления всех карнизных элементов. При их установке обязательно подкладывают гидроизоляционный материал, что исключить контакт дерева с бетонной стеной.
• Выравнивают размер стропил для односкатной крыши и по всему периметру прибивают ветровую доску, используя для этого материал размером 2,5*10 см.
• Стропильная система для односкатной крыши над гаражом из пенобетонных блоков считается готовой. Далее на стропила набивают обрешетку, определяя шаг в зависимости от кровельного материала.

В рассматриваемом варианте карнизные свесы формировались посредством кобылок. Можно воспользоваться другим вариантом, который подразумевает вынос мауэрлата за периметр постройки. Вынос определяется шириной карнизного свеса. Длина стропил в этом случае также увеличивается на ширину свеса. Между двумя крайними стропилинами необходимо сделать выноса. Все остальные действия выполняются по стандартному плану.

Монтаж односкатной стропильной системы над пристройкой

Очень часто возникает необходимость сделать пристройку к основному зданию. Для соответствия дополнительного строения общему экстерьеру рекомендуется делать односкатную крышу. Кроме того, такая конструкция не будет задерживать осадки.

Стропильная система каркасного дома в этом случае должна иметь наклон около 20 градусов. Опорой для стропильных ног станут несущая стена дома и противоположная стена пристройки. Если пристройка имеет длину более 4,5 метров, то необходимо установить подкосы, которые обеспечат жесткость стропильной системе. Подкосы рекомендуется устанавливать под углом не более 45 градусов.

Для изготовления стропильных ног используют доски 5*20 см, которые устанавливаются с шагом 0,7 метра. Подкосы можно сделать из досок размером 5*15 см, а для обрешетки лучше выбрать доски 2,5*10 см.

Сооружение стропильной системы с одним скатом выглядит следующим образом:

• На кирпичную стену пристройки укладывают гидроизоляционный материал, а поверх него вровень с внутренней плоскостью стены устанавливают брус сечением 10*15 см. Фиксацию бруса выполняют болтами, установленными с промежутком 8-10 см.
• В несущей стене дома делают пазы глубиной 12 см и шириной немного больше толщины стропилины. Расстояние между пазами должно составлять около 0,7 метра. Еще одним ответом на вопрос, как закрепить стропила на односкатной крыше, может стать использование П-образных металлических кронштейнов, зафиксированных на стене.
• Из доски размером 5*20 см делают шаблон стропилин.
• По шаблоны изготовляют все стропилины и устанавливают их согласно сделанным пазам или кронштейнам. Верхняя часть крепится металлическими уголками, прикрученными с одной стороны к стене, а другой к стропилине. Внизу фиксацию выполняют скобами или уголками.
• Используя обрезок доски, делают шаблон подкоса. При этом следует помнить, что угол наклона не должен превышать 45 градусов, а упор внизу нужно расположить ниже высоты противоположной стены на 0,2-0,3 метра.
• Чтобы определить расположение пазов под подкосы, нужно визуально провести вертикальную линию от верхнего паза и отступить на 5 см в какую-либо сторону. Пазы также должны располагаться на расстоянии 0,7 метра друг от друга.
• Чтобы установить подкос в паз, нужно сделать спил нижнего угла подкоса. При этом величина спила должна составлять 0,1 м.
• Для определения линии верхнего запила подкос устанавливают в паз, а верх прикладывают к стропилине. Место их пересечения определяет верхний спил.
• По этому шаблону нужно изготовить остальные подкосы и установить их, используя металлические зубчатые пластины.
• Карнизы формируются с помощью кобылок, установленных на наклонных стенках пристройки. Под кобылки обязательно нужно укладывать гидроизоляцию.
• Далее обшивают стропильную систему ветровой доской по всему периметру и наколачивают обрешетку.

По приведенной схеме можно выполнять монтаж односкатной стропильной системы над верандами и хозяйственными блоками.

Как закрепить односкатную стропильную систему над сараем

Незначительные хозяйственные постройки и летние кухни не нуждаются в мощной кровле, поэтому для них лучше использовать односкатную крышу. Для примера можно рассмотреть схему стропильной системы односкатной крыши над сараем, предназначенным для хранения садового инвентаря. Эта постройка выполнена по принципу возведения каркаса для теплиц, в котором вертикальные стойки соединены обвязкой по периметру. Передняя стенка имеет высоту немного больше, чем задняя стена, поэтому стойки соединяются отдельными поперечинами.

Алгоритм устройства стропильной системы для односкатной крыши над сараем предполагает выполнение следующих действий:

• Делают шаблон стропильной ноги. Для этого прикладывают доску к торцу и отмечают места запилов вверху и внизу.
• По шаблоны изготовляют остальные стропилины. Делают разметку на стенках сарая и фиксируют стропильные ноги. При строительстве легких построек достаточно использовать гвозди или саморезы.
• Ветровую доску прибивают после монтажа обшивки по периметру постройки.

Укладывая стропила на плоскую крышу, рекомендуется выполнить гидроизоляцию такой системы, так как конструкция не имеет крутого ската. Это защитит не только предметы внутри постройки, но все деревянные элементы.

Приведенные примеры могут использоваться в качестве основы для индивидуальных конструкций, поэтому устройство односкатной стропильной системы необходимо знать подробно.

Источник

Требования к лагам для крыши: их конструкции, материалу и правилам расчета

Стропильная система – скелет крыши. Именно она выдерживает все нагрузки, действующие на кровельную конструкцию, именно от нее зависит качественная и долгосрочная эксплуатация кровли в целом. Нередко стропила называют лагами для крыши. Чисто технически это неправильно, но среди обывателей и мастеров этот термин в ходу. В этой статье будем рассказывать о том, из каких материалов изготавливают кровельные лаги, каковы должны быть минимальные размеры, о технологии их расчета и монтажа.

Лаги кровельной конструкции Источник remontik.org

Разновидности кровельных лаг

Начнем именно с разновидностей, потому что от выбранного типа зависит качество всей конструкции. Существуют два вида стропильных ног: наслонные и висячие. Отличаются они друг от друга тем, что в наслонной стропильной системе обязательно присутствует коньковый прогон, на который кровельные лаги упираются своими верхними концами. Висячие стропила верхними концами упираются друг в друга.

В частном домостроении в основном применяют наслоную систему. То есть лаги нижними концами упираются в мауэрлат, верхними – в коньковый брус. При необходимости, если пролет крыши превышает 6 м, под каждую лагу устанавливают опорные балки.

Висячие и наслонные стропильные ноги Источник krysha-expert.ru

Из чего лучше делать стропильные лаги

Для этого используют пиломатериал хвойных пород, который обладает определенными достоинствами:

невысокая цена;

простота в обработке;

неплохие прочностные характеристики.

Для стропил частного дома оптимально использовать или брус с минимальным сечением 100х100 мм, или доску с минимальным сечением 50х150 мм. При выборе очень важно обращать внимание на важность деревянных элементов, она не должна превышать 20%. Все дело в том, что более влажный пиломатериал в процессе его эксплуатации даст усадку, что приведет к изменению конфигурации и размеров самой кровли.

Брус 100х100 мм первого сорта – оптимальный материал кровельных лаг Источник stroy-material.org

Правила расчета

Только профессиональный проектировщик может точно провести все расчеты, в которые входят определение длины стропильных лаг, их сечение и шаг установки между ними. В основу вычислений закладывают нагрузки, которые будут действовать в процессе эксплуатации кровельной конструкции.

Сегодня многое упрощено. То есть существуют табличные нормативы, в которых определено соотношение всех выше обозначенных параметров. К примеру:

если для покрытия крыши требуются стропильные ноги длиной 3 м, а расстояние между ними не будет превышать 1,2 м, то их оптимальное сечение – 80х100 мм;

та же длина стропильных ног, но шаг установки равен 1,8 м, то сечение уже будет другим – 90х100 мм.

В таблицах учтены практически все ситуации, поэтому с достаточно высокой точностью можно провести расчеты и гарантировать высокое качество конечного результата. Отталкиваясь от полученных параметров, легко подсчитать требуемое количество кровельных лаг.

Количество лаг зависит от их несущей способности Источник remontik.org

Есть еще один немаловажный параметр. Это прогиб стропильных ног, от которого зависит несущая способность конструкции в целом. К примеру, если длина лаги составляет 5 м, то допустимый ее прогиб не должен быть выше 2 мм. Казалось бы, что показатель-то не очень большой. Но здесь необходимо учитывать, что нагрузки, особенно снеговые, могут данный параметр увеличить. А это приведет в первую очередь к прогибу всей кровли, что зрительно испортит внешний облик дома. Во-вторых, снижение несущей способности может привести к излому стропил, а соответственно к выходу из строя всей крыши.

Требования к стропильной системе крыши дома

О некоторых требованиях уже было сказано выше. Обозначим остальные.

Жесткость соединения. Основной элемент кровельной конструкции – две пары стропильных лаг, которые устанавливаются через определенное расстояние, называемое шагом установки. По форме две стропильные ноги представляют собой треугольник. То есть фигуру, которая сама по себе уже является надежной и прочной. Просто необходимо эти треугольники жестко соединить между собой.

Небольшой удельный вес.

Высокое качество используемого пиломатериала. Здесь требуется материал сортаментом в пределах 1-3 сорт. Если стропильная система с теплоизоляционным пирогом и обрешеткой, плюс кровельным материалом – конструкция тяжелая, то лучше использовать древесину 1 сорта. Добавим, что стандартная длина досок и брусов хвойных пород – 6 м, лиственных – 4,5 м.

Доски для стропильных ног 1 сорта толщиной 50 мм Источник ko.decorexpro.com

Разновидности кровельных конструкций

Необходимо понимать, что лаги крыши зависят от формы последней. То есть не всегда в кровельной конструкции две пары лаг собой представляют треугольник. Поэтому рассмотрим эту позицию подробно.

Односкатная крыша

Это самая простая конструкция, в которой лаги упираются на стены дома. Последние имеют разную высоту, и эта разница обеспечивает угол наклона кровли. Необходимо отметить, что односкатные крыши ограничены лишь длиной пролета. Он же, в свою очередь, может быть достаточно большим, то есть длиннее длины стропильных лаг. Поэтому стропила просто удлиняют и в месте соединения устанавливают опорные стойки.

Стропильная система односкатной крыши Источник giropark.ru

Двускатная крыша

Здесь как раз и применяют стропильную систему из треугольников. При кажущейся простоте конструкции, необходимо отметить, что она не всегда собирается по простой технологии. К примеру, на фото ниже показана схема сборки стропильной системы двускатной кровли, в которой использовано достаточно большое количество разных элементов. При этом, чем длиннее пролет крыши, тем сложнее конструкция.

Схема стропильной системы двускатной кровли Источник plinegroup.ru

Мансардная крыша

Классическая мансардная кровля относится к категории «ломаные» кровельных конструкций, потому что состоит из нескольких лаг, которые располагаются в разных плоскостях. По сути, стропила формируют ломаную конфигурацию, которая и образует крышу. То есть с каждой стороны скат крыши формируется из системы двух стропильных ног: одна образует верхнюю плоскость ската, вторая нижнюю. Поэтому в процессе сооружения мансардной крыши сначала собирают каркас, на который затем устанавливают и крепят стропильную систему. При этом верхние лаги собираются по типу двускатной крыши, где используются или наслонная модификация стропил, или висячая.

Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже. На нем четко виден каркас строения, а также две пары стропильных ног, состоящих из двух лаг.

Схема стропильной системы мансардной крыши Источник obustroeno.com

Вальмовая крыша

В этой кровельной конструкции лаговая система сильно отличается от всех остальных. Хотя есть в ней и общие с другими кровлями элементы. Начнем с того, что вальмовая крыша относится к категории «четырехскатных». В ней два ската представляют собой треугольники, два трапеции. Именно это и создает нестандартную стропильную систему.

Видео описание

В видеоролике мастер рассказывает о вальмовой крыше, ее конструкции и элементах, а также технологии сооружения:

Итак, стропила вальмовой крыши собираются по типу наслонных элементов, то есть в конструкции кровли присутствует коньковый прогон. Но он по длине намного короче, чем длина самого дома. Поэтому в стропильной системе присутствуют три разновидности лаг:

основные, которые формируют главную плоскость трапециевидных скатов;

диагональные, их еще называют ребрами или накосными, которые соединяют торец конькового бруса и угол дома;

нарожники – короткие лаги, которые верхним концом упираются в ребро стропильной системы крыши.

Схема стропильной системы вальмовой крыши Источник poclevkin.ru

Шатровая крыша

Это тоже четырехскатная кровля, только состоящая из четырех одинаковых скатов, которые собой представляют равнобедренные треугольники. По своей конструкции они в точности повторяют треугольные скаты вальмовой крыши. При этом для их формирования используют четыре накосные стропила, четыре основные и несколько нарожников.

Стропильная система шатровой крыши Источник tarifi.info

Многощипцовая крыша

Это самая сложная стропильная система. И сложность заключается в том, что состоит кровельная конструкция из сопряженных скатов, которые собой образуют как внешние углы конструкции, так и внутренние. При этом в состав стропильной системы входят как наслоного типа лаги, так и висячего. Поэтому ее часто называют смешанной или комбинированной.

Необходимо отметить, что многощипцовые крыши нельзя назвать типовыми. То есть для каждого дома проектируют свою конструкцию с учетом требований владельца и возможностей строения дома. Особенно это касается конструкций, под которыми будет организовываться мансардное пространство.

На самом деле многощипцовые крыши очень сложны в возведении. Особенно необходимо отметить два важных узла:

Ендовы. Углы (внутренние), которые образуются двумя скатами, подвергаются огромным нагрузкам. Поэтому эти участки обязательно дополняются распорками и стойками.

Участки сопряжения коньков между смежными скатами. Именно коньковые прогоны должны быть точно подогнаны друг к другу. Особое внимание способам крепления в местах стыковки двух брусов.

Видео описание

В видео эксперт раскатывает о структуре многощипцовой крыши, о технологии ее сооружения и нюансах монтажного процесса:

Способы соединения лаг стропильной системы

Существует большое количество соединения стропильных ног с другими элементами кровельной конструкции. Коротко расскажем о каждом из них.

Крепление к мауэрлату

Традиционный вариант – сделать врубку, подогнав лагу под монтаж к мауэрлату и закрепив доску с помощью гвоздя, длинного самореза или проволокой. Главная задача производителя работ – сделать соединение неподвижным.

Крепление стропил к мауэрлату с помощью врубки и гвоздя Источник hdinterior.ru

Сегодня с приходом новых технологий и новейших материалов мастера используют более простые схемы крепления, в которых используют специальные металлические крепежные изделия. Самый распространенный – это перфорированный уголок, который саморезами крепится со стороны одной полки к брусу мауэрлата, другой полкой к стропильной лаге. Если есть необходимость увеличить прочность соединения, то устанавливают два уголка с двух сторон стропильной ноги.

Крепление лаги к мауэрлату с помощью металлического уголка Источник krysha-expert.ru

Еще один вариант, где используются металлические уголки. Здесь совершенно другая система крепления, в которой применяют болты или шпильки. Для этого два уголка устанавливают по две противоположные стороны лаги, в которой предварительно сделаны сквозные отверстия. Через них и пропускают болты. К мауэрлату уголки могут крепиться длинными саморезами или болтами (шпильками). На фото ниже как раз такой вариант крепления показан.

Крепление стропил к мауэрлату стальными уголками и болтами Источник goodkrovlya.com

И последний в этом разделе крепеж, который называют плавающим. Он обычно используется в деревянном строительстве, потому что деревянные и каркасные дома подвергаются естественной усадке. И чтобы не произошел перекос крыши в процессе просадки стен дома, делают так, чтобы стропильная система относительно самого здания не имела жесткого крепления. На фото ниже это хорошо видно.

Плавающее крепление стропильных лаг Источник algoritm-stroy.ru

Крепление к коньковому брусу

Здесь, как и в случае с креплением к мауэрлату, есть традиционные технологии и новые. Старый способ – с помощью врубки и длинных гвоздей. На фото ниже он показан.

Крепление стропил к коньковому прогону с помощью врубки и гвоздей Источник optolov.ru

На следующей фотографии показан вариант с применением стальных крепежных изделий. Их два: уголки и пластины, все перфорированные. Устанавливать можно с одной стороны стропильной пары или с двух. Нередко мастера не применяют пластины, обходясь только уголковыми элементами.

Крепление с помощью металлических уголковых элементов Источник goldkryshi.ru

Третий вид крепежа – плавающий. Для чего используют четыре перфорированные пластины, установленные по разные стороны стропильных лаг. При этом попарно они соединены между собой с помощью болта. Их задача – не дать стропильным ногам разорваться в процессе естественной усадки деревянного дома.

Плавающий крепеж между двумя стропильными лагами Источник stroyfora.ru

Что можно в общем сказать по способам крепления лаг. Главное – надежность. Все остальное на ваше или мастера усмотрение. Многие идут по пути экономии, что в кровельной конструкции неприемлемо. Ее надежность – надежность дома, как и в случае с фундаментом.

Видео описание

В видео показаны узлы и способы крепления стропильных лаг к коньковому прогону и брусу мауэрлата:

Заключение по теме

Выбирая лаги на крышу, а также способ их крепления к коньковому брусу или мауэрлату, необходимо принять во внимание всю информацию, которую мы предоставили в этой статье. Как показывает практика, точный расчет стропильной конструкции, грамотно проведенный ее монтаж – основа гарантии долгосрочной эксплуатации крыши в целом.

Источник

Как крепить диагональные стропила вальмовой крыши?

Диагональные стропила (или стропильные ноги) вальмовой крыши выполняют важную функцию поддержки и укрепления конструкции. Они крепятся в углах крыши и обеспечивают стабильность и прочность всей системы. Вот как можно крепить диагональные стропила вальмовой крыши:

1. Подготовьте инструменты и материалы:

   • Деревянные диагональные стропила.
   • Стропильные гвозди или болты.
   • Дрель или отвертка.
   • Стропильные уголки или металлические подкладки (по необходимости).
   • Деревянные бруски или балки для создания основы крепления (если требуется).

2. Определите расположение стропил:

   • Вначале определите расположение и угол наклона диагональных стропил. Обычно они располагаются в углах крыши, соединяя вертикальные и горизонтальные стропила.

3. Создайте основу крепления:

   • В некоторых случаях может потребоваться создать дополнительную основу для крепления стропил. Это может быть выполнено с помощью деревянных брусков или балок, которые крепятся к вертикальным и горизонтальным стропилам.

4. Подготовьте стропильные гвозди или болты:

   • Подготовьте стропильные гвозди или болты, которые будут использоваться для крепления стропил. Убедитесь, что они достаточной длины и прочности.

5. Произведите крепление:

   • Отметьте места для крепления стропил на вертикальных и горизонтальных стропилах.
   • С помощью дрели или отвертки, закрепите диагональные стропила к вертикальным и горизонтальным стропилам, используя стропильные гвозди или болты. Убедитесь, что крепление надежное и безопасное.

6. Проверьте выравнивание и угол наклона:

   • Используйте уровень, чтобы убедиться, что диагональные стропила установлены ровно и имеют правильный угол наклона.

7. Закрепите стропильные уголки (по необходимости):

   • Для усиления крепления можно использовать стропильные уголки или металлические подкладки. Они помогут удерживать стропилу в правильном положении и предотвратить её смещение.

8. Повторите для всех стропил:

   • Повторите процесс крепления для всех диагональных стропил в крыше.

Важно следовать инструкциям производителя, обеспечивать надежное крепление и при необходимости обратиться за помощью к опытным строителям или кровельщикам. Неправильное крепление стропил может привести к небезопасным ситуациям и повреждению конструкции.
