При обустройстве любого водопровода важна не только его функциональность и надежность, но и аспекты эстетики. Эта проблема особенно актуальна в тех частях дома или квартиры, где находятся основные водопроводные коммуникации, такие как туалет и ванная комната. Если вас интересует способ скрыть трубы в туалете, есть разные варианты, которые могут улучшить внешний вид этих помещений.

Трубы в ванной закрывают для того, чтобы придать помещению аккуратный и эстетичный вид

Как спрятать трубы в туалете и ванной: основные способы

Если система водопровода прокладывается впервые или проводится капитальный ремонт в доме, то возможен вариант закладки труб в стену (штробление). Расчеты расположения труб производятся при создании плана водопровода. Канализационные стояки с крупным диаметром скрывать в стене таким образом не рекомендуется. Ведь если стена будет «подрезана» на такую глубину, это может негативно сказаться на целостности несущих конструкций дома. Спрятать в штробах можно трубопровод диаметром до 50 мм.

Скрыть водопроводную разводку можно и способом монтажа в пол. Трубы в таком случае укладываются по плитам перекрытия и заливаются цементной стяжкой. Естественно, материал труб должен быть рассчитан для расположения под стяжкой, то есть, выдерживать определенное давление. Особенно стоит обращать на это внимание при выборе пластиковых труб для водопровода.

Но если монтаж трубопровода уже выполнен открытым методом, то единственным вариантом, как спрятать трубы, будет создание декоративных сооружений в туалете или ванной.

Все методы монтажа конструкций для того, чтобы замаскировать канализационную трубу в туалете и ванной комнате, имеют очень похожие принципы. Главным их различием будет выбор удобного в эксплуатации материала, который обеспечит ванной комнате или туалету эстетичный вид.

Водопроводные трубы небольшого диаметра можно спрятать в специально подготовленные углубления в стене — штробы

Помимо внешних характеристик, существует несколько базовых правил выбора отделочных материалов:

1. Выбранные материалы должны быть просты в уходе: легко мыться, не подвергаться воздействию агрессивных чистящих средств. Также исключается возможность использования материалов, склонных к коррозии.
2. Из лёгких и тонких материалов получаются очень компактные конструкции, что важно для санузлов с небольшой площадью.
3. Материал не должен портиться от воздействия влаги, перепадов температур и атмосферного давления. При нагревании или остывании им не должны выделяться какие-либо вещества, вредные для здоровья.

Подходящих под указанные требования материалов существует достаточно много. Для того, чтобы спрятать трубы в ванной и туалете, используются влагостойкие сорта гипсокартона или фанеры, МДФ, декоративные пластиковые панели.

Как самому сделать штробление стен под трубы, технология и инструмент

При производстве ремонтных строительных работ нередко приходится прокладывать технические коммуникации в стенах. При этом проводят штробление стен под трубы специальным строительным инструментом с использованием различных технологий.

Данные работы сопровождаются большим количеством мусора и интенсивным запылением, поэтому при их выполнении используют специальные методы борьбы с пылью. При проведении ремонта квартиры своими руками, связанного с установкой или переносом сантехнического оборудования, важно знать, как правильно штробить стены под трубы.

Рис. 1 Прорезание бетонной стены под проводку штроборезом

Основные требования к скрытым коммуникациям

Строительными нормами и правилами, к которым относится нормативный документ СНиП 2.04.01-85, регламентируются правила расположения водопроводных труб в стенах – их полезно знать при проведении монтажных работ. В документальных актах указаны следующие основные нормативы устройства водопроводных линий в стенах:

• Запрещено штробление несущих стен, так как это снижает их прочность и соответственно приводит к снижению устойчивости всего сооружения.
• В стены разрешено укладывать только цельные конструкции, соединенные методами спайки или сварки. Если соединение разборное, обеспечивают к нему доступ установкой смотровых люков или съемных панелей.
• При прокладке трубопровода из металлопластиковых или металлических элементов следует учитывать размещение электропроводки, во время штробления электрическая линия в месте работ должна быть обесточена.
• Штроба должна прокладываться с учетом расширения материала трубопровода при нагреве, ее глубину и ширину рассчитывают на максимальное увеличение диаметра проходящих труб. Рекомендуется устанавливать компенсационную развязку на каждые 3 погонных метра труб, проводящих горячую воду.

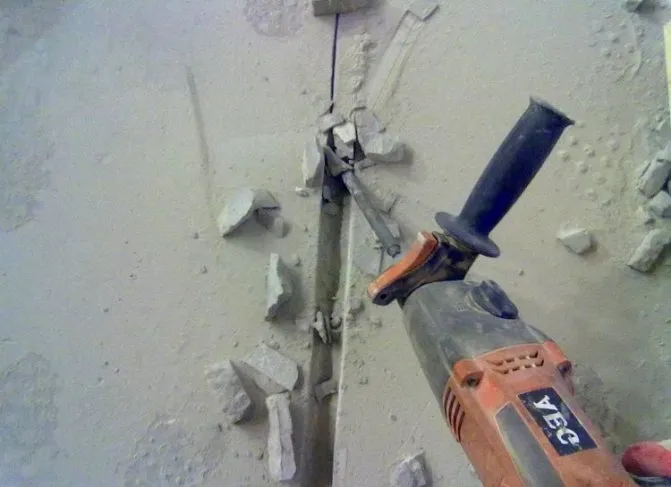

Рис. 2 Пример выполнения штробления перфоратором

• Крепление труб производят при помощи хомутов, при установке трубопровод не должен соприкасаться со стенками канала – это способствует появлению посторонних звуков при эксплуатации.
• Помещенный внутри стен трубопровод горячего водоснабжения рекомендуется помещать в теплоизолятор (Энергофлекс) для снижения потерь тепла в линии.
• При заделке штробы материал не следует сильно уплотнять, желательно оставлять воздушные полости в случае линейного расширения труб.

План работ при установке трубопровода в стены

Такие операции с трубами, как размещение в стенах, желательно выполнять в следующем порядке:

1. Планировка с разработкой схемы трубопровода и составление чертежа линии с указанием размеров.
2. Нанесение разметки на стены с помощью строительного карандаша и уровня. При этом на поверхность наносят две линии, соответствующие ширине канала.
3. Штробление стен нужной глубины с соблюдением техники безопасности.
4. Очистка канала от грязи и пыли, укладка и крепление труб при помощи хомутов.
5. Подключение трубопровода к системе и проверка его работоспособности, при возможности проведение тестовых испытаний с повышенным давлением.
6. Заделка канала строительными материалами: для улучшения сцепления и схватываемости его смачивают, обычно замазку производят при помощи быстросохнущих сухих смесей на основе гипса, которые разводят в воде.
7. Финишное покрытие стены декоративными отделочными материалами.

Рис. 3 Инструмент для штробления

Технология штробления с использованием различного строительного инструмента

Решая, как проштробить стену в ванной под трубы или сделать каналы в полу, чтобы провести по ним трубопроводы горячего отопления, прибегают к демонтажным работам с применением следующих способов и инструмента.

Молоток и зубило

Дедовский способ, пригодный при проведении работ в стенах из мягких стройматериалов (газосиликатные блоки, пенобетон, гипсовая штукатурка). При монтаже в начале выбивают специальные борозды по двум линиям канала глубиной около 10 мм., затем снимают материал между пробитыми линиями, после чего операцию многократно повторяют до получения нужной глубины.

Перфоратор

Чтобы работать с перфоратором, используют специальную строительную насадку в виде лопатки, инструмент используется для пробивки любого вида стен. Основным недостатком перфоратора является не слишком эстетичный вид пробитого канала и большое количество лишнего мусора – при работе происходит выбивание материала за внешним периметром штробы.

Поэтому для оптимизации работ перед использованием перфоратора границы штробы прорезают углошлифовальной машинкой (болгаркой) или просверливают в них отверстия нужной глубины с шагом около 10 мм.

Рис. 4 Штробление молотком и зубилом

Болгарка

При работе с болгаркой для прорезания бетонных или кирпичных стен используют специальные диски с алмазным напылением по бетону. Болгарка является опасным инструментом, поэтому обязательно использование при работе с ней защитного чехла на корпусе.

При помощи углошлифовальной машинки прорезаются ровные глубокие линии по периметру штробы, после чего материал между ними выбивается зубилом или перфоратором.

Как правильно скрыть канализационные трубы в ванной и туалете?

Главным правилом, которым следует руководствоваться при выборе метода маскировки трубопровода, является сохранение возможности доступа к коммуникациям. Маскировочная конструкция должна быть такой, чтобы ее можно было легко открыть и закрыть в случае поломки водопроводной системы. Если этой детали не было уделено достаточное внимание, при возникновении форс-мажорной ситуации декоративную стену придется ломать целиком.

Полезно знать! В некоторых квартирах при проектировке санузлов специальные ниши в стене для укладки труб планировались изначально. В таком случае углубление с трубопроводом просто закладывается гипсокартоном или пластиком. Это идеальный вариант, как спрятать трубу – в этом случае площадь ванной не уменьшается.

Если в коммуникациях присутствуют счетчики воды или вентили, то для доступа к ним нужно использовать метод установки ревизионного люка. Монтировать ревизионный люк при необходимости можно и после закладывания декоративной стенки. Для этого достаточно прорезать в ней отверстие нужного размера, а затем закрыть его пластиковым люком с дверцей.

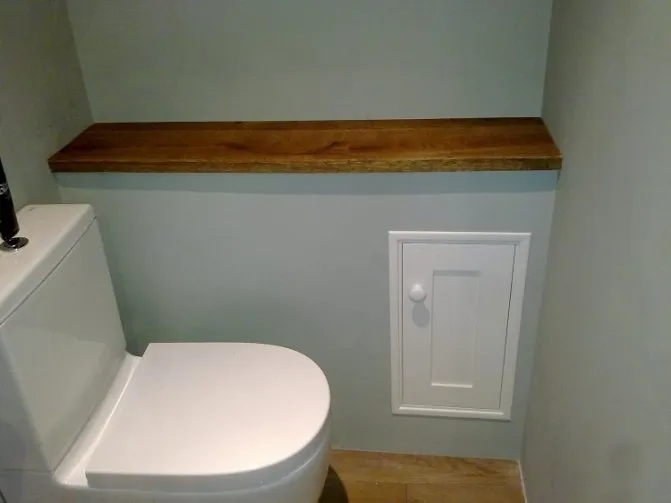

Закрывая трубы фальш-стеной, нужно обязательно устраивать в ней дверцу для доступа к коммуникациям

Перед началом монтажа конструкции, скрывающей трубопровод, необходимо удостовериться в отсутствии дефектов в соединениях труб. В системе не должно не должно быть течей или деформаций. Соединительные элементы должны быть хорошо герметизированы, а канализационные трубы – иметь необходимый угол наклона.

Кафельная плитка для разборной конструкции

Трубы водопровода можно закрыть плиткой из кафеля. Ее форма, габариты и цвет должны быть идентичны облицовке стен. А при аварийном ремонте или течи водопровода маскировку можно было бы легко разобрать. Поэтому данные конструкции придуманы не зря и являются острой необходимостью при форс-мажорных обстоятельствах.

Чтобы таким способом выполнить заделку труб в ванной, необходимо подготовить инструменты, материалы в виде:

• дрели с перьевыми сверлами;
• плиткореза или ножовки по металлу;
• саморезов;
• профилей из металла;
• кафеля;
• уголков из пластика.

Последовательность действий при маскировке труб плиткой:

1. Установить каркас из профилей.
2. Выполнить резку кафеля согласно габаритам каркаса.
3. Просверлить отверстия в точках соединения с каркасом.
4. Закрепить саморезами кафельную плитку и дополнить уголками из пластика.

Как закрыть канализационные трубы в туалете или ванной декоративными панелями

Пластиковые или гипсокартонные панели (фальшстены) – это один самых оптимальных вариантов того, как можно заделать (спрятать) канализационную трубу в туалете с маленькой площадью. Так же можно закрыть коммуникации и ванных комнатах. Фальшстена может быть отделана любым методом, например, часто применяется облицовка керамической плиткой. В продаже также имеются пластиковые панели различных фактур и расцветок, не требующие дополнительной отделки.

Для отделки стен в ванной и туалете применяются пластиковые панели из ПВХ. Их габариты могут быть следующими:

• толщина: от 5 до 10 мм. Чем больше фальшстена, тем прочнее должна быть панель;
• длина: от 260 до 600 см;
• ширина: от 10 до 50 см.

Если фальшстена изготовлена из гипсокартона, для затирки швов стоит приобрести грунтовку и шпаклевку. Для максимальной защиты гипсокартоновой стенки от воздействия влаги можно обработать внутреннюю часть конструкции олифой. Пластиковые же панели влагостойки и оснащаются специальными замками на краях изделий, поэтому ими можно закрыть коммуникации без дополнительных средств.

Для крепления декоративных панелей нужно смонтировать обрешетку

Если не планируется установка ревизионного люка, лучше осуществлять отделку санузла с помощью пластиковых панелей. Не рекомендуется использование гипсокартона и в тех случаях, если необходимо спрятать старые трубы. В случае аварии пластиковая стенка демонтируется легко и быстро, в отличие от гипсокартонной перегородки, обложенной кафелем.

Монтаж фальшстены осуществляется впритык к потолку и полу. Расстояние от основной стены до декоративной берётся минимальное, от 70 до 100 мм. Для установки панели монтируются несущие основы из алюминиевого профиля, лучше — оцинкованного. Расстояние между направляющими профилями рассчитывается в зависимости от площади стенки – от 30 до 60 см. Металлический каркас обшивается отделочным материалом при помощи саморезов.

Для скрытия поворотов, краёв и углов конструкции используются угловые профили, стартовые полосы и плинтуса. Места стыков панелей с профилями лучше заделать силиконовым герметиком после окончания монтажа.

Определяемся с необходимым материалом

Особенностью любого санузла будет наличие специфического микроклимата. Потому до того, как спрятать стояк в туалете, следует определиться с подходящим материалом.

Основными критериями выбора будут:

• показатели влагостойкости, т.к. для многих туалетов характерно наличие постоянного конденсата, с которым следует бороться, начиная с выбора материалов (влага постоянно оседает на поверхностях, что приводит к размоканию некоторых из них, возникновению грибка и плесени);
• показатели прочности материалов и надёжности элементов конструкции (изделие будет постоянно использоваться для снятия показателей со счётчика или доступа к кранам перекрытия воды);
• внешняя привлекательность (для большинства владельцев очень важен показатель эстетичности, чтобы задняя стенка в туалете гармонировала с общим стилем уборной).

Предложения современного строительного рынка изобилуют выбором различных отделочных материалов и конструкторских решений, чтобы скрыть трубы в туалете. Главное – это соответствие материалов вышеперечисленным критериям, а также компактность конструкции и лёгкость монтажа.

Наиболее распространёнными, т.е. соответствующими требованиям, принято считать сооружения из гипсокартона, влагостойкой фанеры, пластиковых панелей, МДФа, кафеля или рольставней.

Количество необходимых материалов определяется после составления масштабированного плана туалета, нанесения на него всех коммуникаций и определения всех возможных вариантов их скрытия. Только так можно понять, выбор какого материала будет максимально органичным и экономным для внутреннего пространства довольно небольшого помещения.

Прежде, чем зашить трубы в туалете, важно не забыть, что должен остаться проем, который позволит иметь свободный доступ к ним. Размеры этого проёма должны позволять проводить работы по обслуживанию сантехнического оборудования.

Также следует учесть, что в случае необходимости либо при возникновении аварийной ситуации конструкция должна быстро разбираться таким образом, чтобы можно было произвести замену трубной продукции.

Как спрятать канализационные трубы в туалете: короба из гипсокартона или пластика

Короб – это одна из разновидностей фальшстен. Монтаж будет аналогичным, с разницей лишь в том, что ими можно скрыть только трубы, они не будут занимать всю стену.

Вместо целой фальш-стены можно соорудить небольшой короб из дерева или гипсокартона

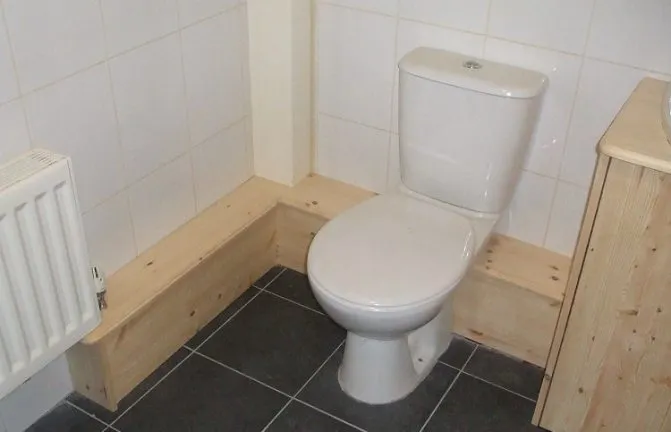

Короб или подиум (если требуется спрятать горизонтальные трубы) может стать отличным местом для хранения инструментов или бытовой химии.

Полезный совет! При монтаже коробов следует подбирать материал так, чтобы его не пришлось стыковать по вертикали (например, панели со сложным рисунком). В таком случае может понадобиться дополнительные несущие планки для поддержания жесткости.

Функциональным вариантом для того, чтобы спрятать трубопровод в ванной комнате и туалете, будет короб-шкаф. Его установка несколько более сложная, чем монтаж простых коробов, зато такая конструкция отличается практичностью. Для упрощения работ можно приобрести уже готовые дверцы для коробов-шкафов.

Каркас для такого типа коробов придется делать деревянным. Бруски перед работой необходимо обработать антисептиком, защищающим дерево от грибка и гниения. Стенки короба-шкафа могут быть выполнены из гипсокартона, фанеры или ламинированного материала. Нижнюю часть короба лучше не ставить непосредственно на пол в туалете или ванной, чтобы не испортить его в случае разлива воды. Основой для короба могут стать ножки высотой хотя бы 5-7 см.

На современном рынке можно найти уже готовые короба, чтобы спрятать трубы. Если они подходят для санузла по габаритам и стилю, то можно скрыть трубы и такой фабричной конструкцией. Это существенно снижает временные затраты на отделку помещения.

Если позволяет площадь помещения, можно устроить шкаф для труб с раздвижными дверями или роллетами

Способы закрытия водоотвода

До того, как закрыть стояк в туалете, важно понять, что на выбор существенно влияют направленность и габариты труб, место их расположения, установленные учётные приборы. Также важен характер интерьера санузла. Но главное, конечно же, это предпочтения хозяина жилья. Наиболее распространённые и доступные для обывателей способы рассмотрены подробнее.

Гипсокартонное изделие

Довольно распространённым способом скрытия труб является создание гипсокартонного короба. Популярность его заключается в пластичности технологии, позволяющей скрыть практически любую конфигурацию коммуникаций. Также огромным плюсом становится большое количество вариантов финальной отделки – плитка, шпаклёвка, покраска, обои и т.д.

В зависимости от прохождения труб гипсокартонный короб может иметь вертикальную или горизонтальную направленность.

Смотрите также: Каталог компаний, что специализируются на отделочных материалах и сопутствующих работах

Специфика

Решив озаботиться тем, как зашить трубы в туалете гипсокартоном, важно учесть ряд нюансов.

Доступность ключевых узлов (счётчиков, кранов-перекрытий, фильтров и т.д.) – это обязательное условие. Важность этого понимается в случае, когда срочно нужно перекрыть подачу воды. Достигается это условие несколькими вариантами:

• созданием откидной или поворотной панели, обеспечивающей эту доступность;
• панель может монтироваться по съёмному принципу (с помощью магнитов или саморезов);
• возможна установка люка-невидимки (пластиковая поверхность выполненная «под плитку»).

Иногда конструкция монтируется по неразборному типу. Но при этом нужно быть готовым, что возникновение непредвиденных проблем с водопроводом или канализацией может потребовать разрушения конструкции, а по восстановлению работоспособности труб необходимо будет реставрировать и перекрытие.

Если ниша в туалете проходит финишную отделку плиткой, то рекомендуется использование специального клея, а не строительного цементного раствора. Это намного облегчит процесс эксплуатации крышки.

Последовательность обустройства

Перед началом работ важно определиться с внешним видом короба. Лучше, если вместе с основным предназначением по закрытию труб конструкция выполняла ещё дополнительные задачи. Например: при наличии в туалете гигиенического душа, короб, который перекрывает трубные соединения у пола, можно сделать более высокими, чтобы использовать его в качестве подставки для различных необходимых мелочей.

Стандартная хрущёвская планировка предполагает прохождение стояков в углу за унитазом. В этом случае, зашивая всю стенку, оставшееся свободное пространство (за перекрытием) можно использовать под полочки (закрытого или открытого типа). Применение подобных шкафчиков или полочек особенно актуально для небольших квартирок.

Если форма помещения санузла вытянутая и узкая, то расположенные у задней стенки трубы лучше зашить глухой стенкой.

Как можно спрятать канализационные трубы в ванной с помощью роллетов

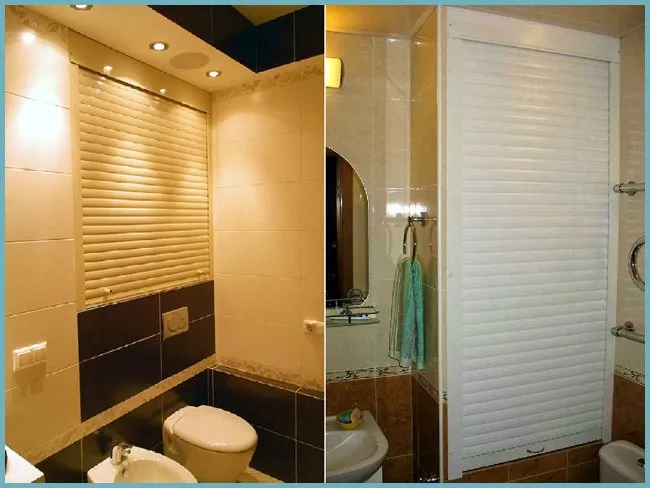

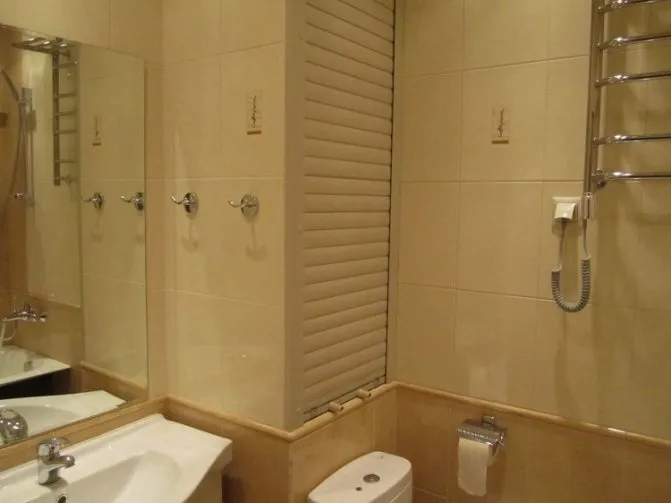

Роллеты (рольставни, жалюзи) – это неплохой вариант для маскировки труб. Такой способ примечателен тем, что роллеты дают возможность постоянного доступа к трубам. Но установка этих элементов имеет некоторые особенности и сложности.

Роллеты устанавливаются на уже существующую основу, то есть монтажа фальшстенок или коробов избежать не получится. В декоративной панели необходимо прорезать окошко, как в случае с установкой ревизионного люка. И только после этого в отверстие монтируются рольставни. Примечательно, что далеко не все подобные конструкции, имеющиеся в продаже, подойдут для данной цели. Покупать стоит только специальные модификации для сантехники. Они отличаются от обычных роллетов тем, что сделаны из нержавеющего металла или пластика.

Для ванной или туалета можно выбрать также жалюзи с электродвигателями, спрятанными в защищенные от влаги коробки. Но в том случае, если ширина проёма составляет меньше 52 см, придется использовать жалюзи, которые можно открыть и закрыть только вручную.

Как заделать и зашить трубы водопровода деревом

Для этого приготовить три доски, вычислить расстояние от наружной стороны трубного изделия до стены и к полученной величине добавить 2 см. Это будет ширина короба. Отпилить доску такого размера, которую назовем № 1. Размер доски № 2 по длине должен соответствовать высоте комнаты.

Размер доски № 3 можно получить, если приложить № 2 к трубе и вычислить длину до стены с учетом наложения № 2 на № 3 для прочного скрепления обеих досок гвоздями. После этого можно сделать доску № 3.

Последующий порядок действий при зашивке труб в ванной:

1. Соединение гвоздями в 4-х точках досок № 2 и 3.
2. Сверление (при необходимости) отверстия в № 2 для шланга.
3. Необходимое условие при маскировке труб − сверление в стене трех-четырех отверстий с диаметром 40 мм, удаленных друг от друга на одинаковом расстоянии (про

Роллеты

Подвижные конструкции, применяемые в условиях небольших помещений туалетов, сходные в работе с горизонтальными жалюзи. Их функция – скрывать проемы в стенах с сантехническими коммуникациями, тогда как в открытом состоянии они дают свободный доступ ко всему пространству ниши, которую призваны нивелировать. Достоинства:

• мобильность, которая позволяет оставлять широкий доступ к коммуникациям;
• простота в обиходе, практичность материалов и установки и демонтажа.

• конструктивно применимы только в нишах (поэтому чаще всего применяются в санузлах);
• сложны для самостоятельного изготовления – требуется их заказ у производителя.

Как установить стиральную машину под раковину в ванной?

Чтобы установить стиральную машину под раковину в ванной, нужно следовать следующим шагам:

1. Определение расположения: выберите место для установки стиральной машины, учитывая расположение труб, электричества и воды.

2. Очистка места: почистите место установки, чтобы исключить возможные препятствия.

3. Монтаж ниши: если ниши для стиральной машины не установлены, то необходимо их установить. Это можно сделать с помощью деревянных блоков или готовых подставок.

4. Установка стиральной машины: выполните монтаж стиральной машины в нишу, проверьте, что она находится на ровной поверхности.

5. Подключение электричества и воды: подключите стиральную машину к электричеству и воде.

6. Проверка работы: проверьт

Для установки стиральной машины под раковину в ванной, вам понадобятся следующие инструменты и материалы:

• Набор инструментов (отвертки, шурупы, дрель и т.д.)
• Уголок или уплотнитель для установки между раковиной и стиральной машиной
• Шурупы или дюбели для крепления уголка или уплотнителя к стене
• Крепления для установки стиральной машины

1. Определите место установки стиральной машины. Она должна быть находиться рядом с раковиной, но при этом не мешать движению в ванной.

2. Установите уголок или уплотнитель между раковиной и стиральной машиной.

3. Используйте шурупы или дюбели, чтобы крепко прикрепить уголок или уплотнитель к стене.

4. Установите стиральную машину на крепления. Обычно в комплекте

Установка стиральной машины под раковину в ванной требует выполнения нескольких этапов. Для начала, нужно определиться с тем, где точно будет установлена машина, и убедиться, что рядом с этим местом есть электрический розетка и водопроводные трубы. Затем, установщики производят подготовительные работы, такие как отметка места установки, проверка уровня и установка подставки для машины. После этого можно приступить к установке машины, которая может включать в себя подключение к водопроводу и электричеству, а также установку фильтра и других элементов. Важно выполнять все этапы с внимательностью и соблюдать все технические требования, чтобы обеспечить безопасную и надежную установку стиральной машины.
