Продолжая нашу серию статей о монтаже конкретных узлов на кровле, покрытой гибкой черепицей, которые могут представлять трудности для монтажников, сегодня мы обратим внимание на еще один важный аспект – соединение двух крыш в месте, где они сходятся. Ранее мы рассматривали соединение хребтов и конька, а сейчас сосредоточимся на ендовах, то есть на точках соединения двух скатов крыши.

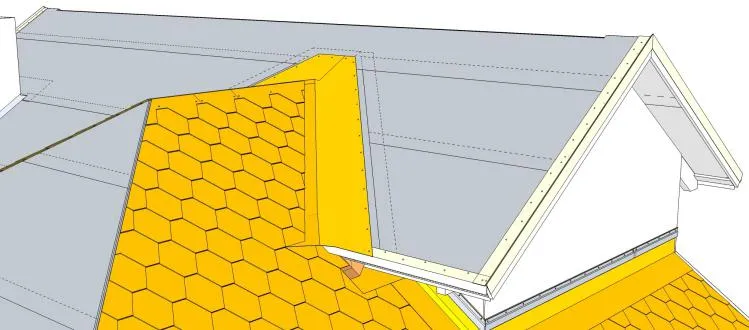

Итак, имеем две ендовы, стыкующиеся на скате. Ендовы не совсем одинаковые: одна заканчивается на карнизе, вторая, которую лучше видно на предыдущей иллюстрации, выходит на скат. Эта разница будет влиять на монтаж нижних краев этих ендов и не повлияет на их верхний стык. О нижнем крае обязательно расскажу в следующих публикациях.

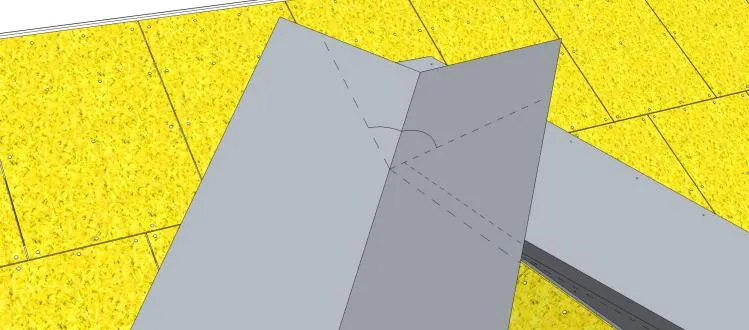

Начинаем с монтажа подкладочных ковров по оси ендовы.

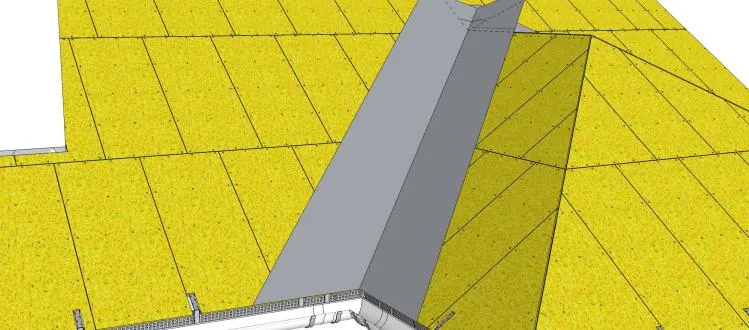

Ковер в ендове, выходящей на скат, уже уложен. Монтируем верхний ковер по второй ендове, правильность укладки именно верхнего полотна на стыке играет определяющую роль для правильного монтажа узла. Наша основная задача – увести каплю воды, которая может проникнуть в данный узел, непосредственно от стыка ендов вниз в желоб ендовы.

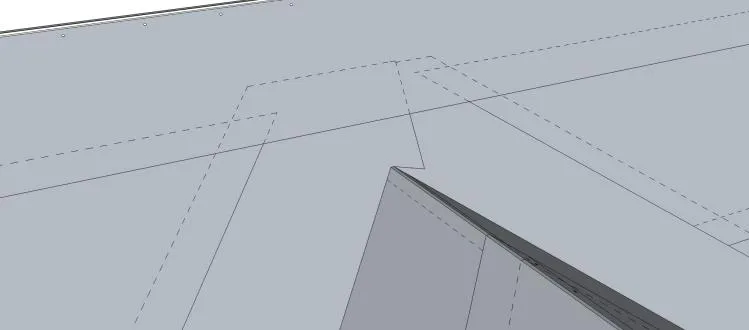

Делаем верхний выпуск полотна над стыком порядка 1 м. Нащупываем стык под полотном и от него делаем рез параллельно оси соседней ендовы. Тем самым часть выпуска подкладочного ковра выше реза ляжет на основной скат, а другая часть с перехлестом через конек ляжет на примыкающий скат.
Часть выпуска на основном скате обрезаем таким образом, чтобы рез проходил в стороне от стыка ендов.

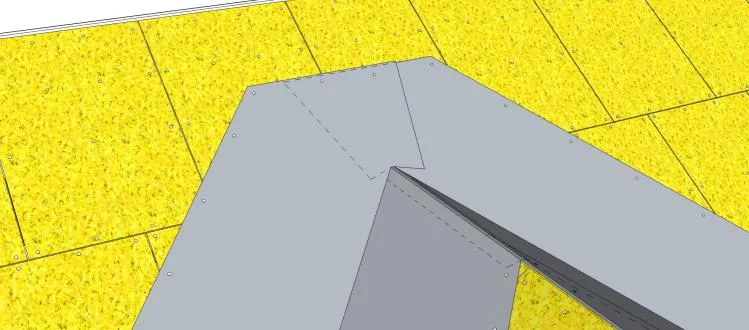

После укладки ковров по скату выглядит это вот так.
Аналогичным образом нам нужно выполнить монтаж ендовных ковров в этом узле.

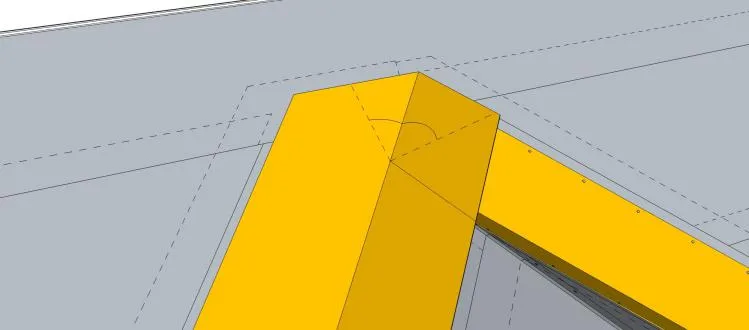

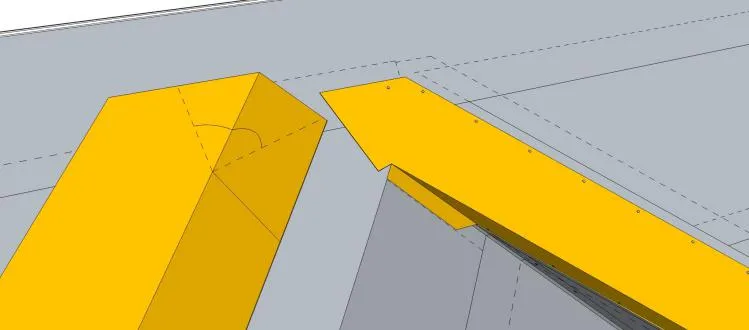

Один ендовный ковер мы уже уложили, накладываем и обрезаем второй.

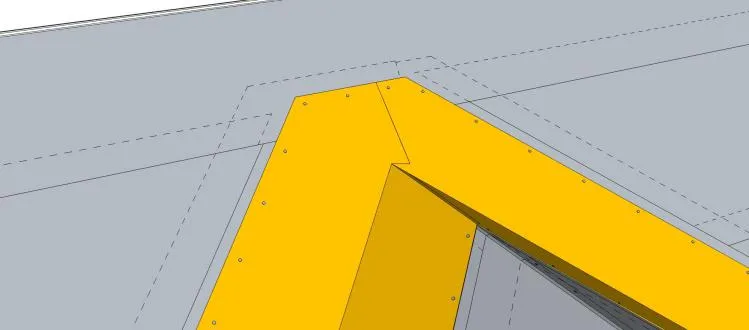

Укладка рулонных битумных материалов в данном узле закончена. Такой поэтапный монтаж максимально обезопасит место стыка ваших ендов от возможного проникновения воды.
Этот и другие узлы кровли подробно описаны в Стандарте фирмы УНИКМА Строительство скатной кровельной системы. Гибкая черепица.
Ознакомиться с данным документом можно по ссылке.
В видеоролике расскажу подробнее о монтаже ендовных ковров на стыке и дам дополнительную информацию, связанную с близостью данного узла к коньку.
Как рассчитать длину ската вальмовой крыши?
Для расчета длины ската вальмовой крыши, вам понадобятся следующие данные:
Ширина основания ската (А): Это расстояние между двумя углами, на которые опирается скат.
Высота ската (В): Это вертикальное расстояние от основания ската до его вершины.
Длина ската (С): Это значение, которое вы хотите рассчитать.
Используя теорему Пифагора, вы можете расчитать длину ската следующим образом:
Длина ската (С) = Корень квадратный из (Ширина^2 + Высота^2)
Примените эту формулу, заменив значения ширины и высоты на конкретные числа, и вы получите длину ската вальмовой крыши.
Если у вас есть несколько скатов на вальмовой крыше, то для каждого ската проведите расчет отдельно, используя соответствующие значения ширины и высоты для каждого из них.
Помните, что для более точных результатов и правильного проектирования, рекомендуется использовать специализированные инструменты и программы для расчетов строительных параметров, особенно если вам нужно учесть множество скатов и другие сложные детали крыши.
