Пошагово излагаем процесс установки замка в деревянную межкомнатную дверь, потратив на это всего 20-30 минут. Эта инструкция с сопроводительными фотографиями пригодится даже новичкам, которые имеют опыт работы с молотком и шуруповертом, но ранее не осуществляли самостоятельную установку сантехнического замка или корпуса цилиндрового замка.

Отметим, что в нашем примере рассматривается монтаж межкомнатного замка под фиксатор. Врезка обычной дверной защелки проводится по аналогии, но вообще детально описана в другом нашем гиде (см. шаги 1-7).

ИНСТРУМЕНТЫ: НЕОБХОДИМЫЙ МИНИМУМ

• Измерительная рулетка

• Карандаш или маркер

• Дрель с набором сверл по дереву

• Монтажный (строительный) нож

• Стамеска

• Молоток

• Шуруповерт или отвертка с набором бит

I. ВРЕЗКА ЗАМКА В МЕЖКОМНАТНУЮ ДВЕРЬ

1. Отметьте 100 см от низа двери

Это высота, на которой будет располагаться дверная ручка. Разумеется, 100 см это не строгая константа: одни мастера отмеряют 95 см, другие берут 105 см.

2. Разметьте крепежные отверстия на планке

Приложите замок к торцу так, чтобы центр отверстия под ручку приходился на уровне только что сделанной отметки 100 см. Следите, чтобы лицевая планка замка проходила посередине торца. Для большей точности рекомендуем замерить толщину двери, вычесть из нее ширину лицевой планки и разделить на два. Полученное число – это отступ от краев торца до планки.

Пример: толщина двери – 40 мм, толщина планки – 18 мм. Считаем: (40 – 18) / 2 = 11 мм. Итого: планку нужно располагать по торцу с отступом 11 мм от краев.

Приставив планку, отметьте карандашом места отверстий под шурупы. Уберите замок. Тонким сверлом (⌀1,0-2,0мм) по карандашным отметкам наметьте крепежные отверстия.

3. Временно прикрутите замок лицевой планкой к торцу

Это нужно для нанесения контура планки (см. далее).

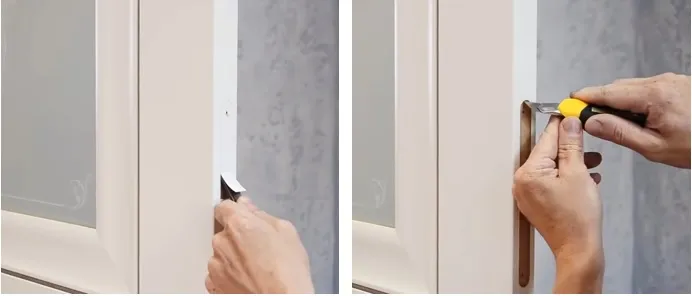

4. Прорежьте строительным ножом контур лицевой планки замка

Да, можно обойтись и обводкой карандашом. Но, выбирая стамеской по карандашному контуру, есть риск покоробить покрытие двери. С заранее проделанной прорезью все выйдет не в пример аккуратнее.

5. Проделайте углубление под лицевую планку

Стамеской снимите лишнее слой за слоем на толщину планки (2-3 мм). Если это ваш первый опыт врезки замка в межкомнатную дверь, то при работе стамеской периодически проверяйте посадку планки, чтобы не сделать углубление слишком большим. Когда закончите, все неровные края доработайте строительным ножом.

6. Разметьте место под карман для корпуса замка

Приложите замок по контуру и отметьте границы корпуса замка – верхнюю и нижнюю. Отметки наносите с запасом в 2-3 мм, корпус должен сидеть в кармане с небольшим люфтом.

7. Проделайте карман по нанесенной разметке

Возьмите дрель (шуруповерт) и аккуратно, не задевая контур, просверлите ряд вертикальных отверстий. В нашем примере взято перовое сверло 18 мм, что на несколько миллиметров шире корпуса замка в самой выпуклой его части, то есть в области привода под ручку. Сразу порекомендуем нанести на сверло метку из изоленты, чтобы понимать, до какой глубины сверлить.

8. Доработайте карман под корпус замка

Снимите всю лишнюю древесину, чтобы получился аккуратный вырез. В нашем случае используется реноватор с насадкой-скребком и стамеска. Но в принципе можно обойтись только последней.

9. Просверлите отверстие для ручек

Приложите замок к двери так, чтобы планка встала вровень с торцом. С обеих сторон двери отметьте карандашом центр отверстия под ручку (и, если необходимо, под фиксатор или цилиндровый механизм). По сделанным меткам сверлом 20 мм просверлите два отверстия: одно с внутренней стороны двери, другой – с наружней.

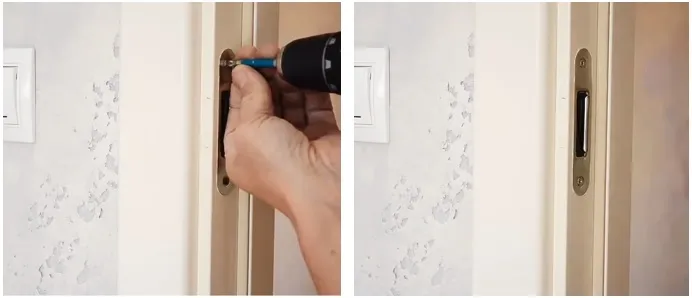

10. Установите замок в дверь и зафиксируйте планку

В нашем примере используются шуруповерт и саморезы. Порядок такой: сначала вкручиваем верхний саморез, затем – нижний.

На этом установка замка-защелки в межкомнатную дверь завершена. Во всяком случае, та ее часть, которая касается непосредственно корпуса. Осталось установить:

• дверные ручки (см. инструкцию начиная с шага 8);

• если нужно – цилиндр (см. инструкцию; часть 3) или накладку-фиксатор;

• ответную часть замка (см. далее).

II. ВРЕЗКА ОТВЕТНОЙ ЧАСТИ МЕЖКОМНАНТНОГО ЗАМКА

11. Прикройте дверь и отметьте место на косяке, где проходит язычок защелки

Можно прочертить линию по всей высоте язычка. Или просто отметить две точки: верх язычка и низ.

12. Приложите ответную планку и разметьте крепежные отверстия

Прикладывайте так, чтобы ниша в планке совпадала с нанесенными отметками.

13. Временно прикрутите ответную планку

Следите, чтобы планка располагалась ровно по центру дверного косяка.

14. Прорежьте контур ответной планки

Спешка здесь ни к чему, главное – аккуратность.

15. Проделайте паз под толщину ответной планки

Выкрутите шурупы, снимите ответную планку. Стамеской удалите лишние слои древесины. Сильно углубляться не нужно – обычно 2-3 мм достаточно, чтобы утопить планку заподлицо.

16. Просверлите паз под нишу ответной планки

Все по аналогии с шагом 7: соблюдая контур, проделайте вертикальный ряд отверстий (в нашем примере взято перовое сверло 20 мм). Глубина сверления – на 2-3 мм больше глубины ответной планки.

17. Уберите лишнюю стружку

В нашем случае используется реноватор с насадкой-скребком, но можно действовать по старинке: стамеской. Так или иначе, должна получиться аккуратная выемка с небольшим запасом по глубине.

18. Закрепите ответную планку замка шурупами

На этом установку врезного межкомнатного замка можно считать завершенной.

ВРЕЗАЕМ ЗАМОК ПРАВИЛЬНО: РАЗБОР ОСНОВНЫХ ОШИБОК

Неточность разметки. Планки не отцентрированы и/или врезаны несоосно одна другой. Как следствие, сразу или со временем (из-за сезонного коробления древесины) язычок защелки начнет затираться о планку, а то и вовсе перестанет в нее попадать. Это особенно актуально для магнитных замков – там критичен каждый миллиметр влево-вправо.

Ответная планка не утоплена. Очень частая ошибка. То ли по незнанию, то ли из-за лени человек не врезает ответную планку заподлицо, а просто прикручивает внакладку, как будто так и надо.

Что в результате? При закрывании двери язычок боком цепляется за планку. Нагрузка на пружинный механизм подскакивает в разы. Однажды это может привести к заеданию защелки, а то и вовсе поломке всего узла.

При сверлении посадочных под ручку: сорван шпон или проделано слишком большое отверстие. Такое случается, если отверстия проделаны сверлом большого диаметра в один заход навылет. Так делать не стоит, лучше потратить чуть больше времени, но засверлить отверстия по обе стороны двери поочередно. Кстати, для подстраховки при сверлении можно подкладывать внутрь любую деревяшку – так вы точно не вырвите лишнее.

Ручки закреплены на шурупах. Если не хотите, чтобы крепление расшаталось за 1-2 года, выкиньте шурупы и используйте стяжные винты. Благо отверстия под них есть в 90% межкомнатных замков и во многих защелках.

Как заделать входную дверь после установки?

Чтобы заделать входную дверь, вам понадобятся следующие инструменты:

• Отвертка
• Перфоратор или дрель
• Уровень
• Шурупы или гвозди

Кроме того, вам понадобятся:

• Дверь
• Ручки
• Замки
• Металлические планки для крепления двери
• Деревянные блоки или пластиковые заглушки для заполнения промежутков между дверью и дверным проемом

1. Проверьте, чтобы дверь была вертикально ровной и горизонтально плоской. Если это не так, исправьте дефекты с помощью деревянных блоков или заглушек.

2. Расположите металлические планки, используя шурупы или гвозди, чтобы крепко закрепить дверь в дверном проеме.

3. Установите ручки и замок в соответствующие отверстия. Используйте отвертку и перфоратор, если потребуется, чтобы проре

Чтобы заделать входную дверь, вам понадобятся следующие инструменты:

• Отвертка
• Перфоратор или дрель
• Уровень
• Шурупы или гвозди

Кроме того, вам понадобятся:

• Дверь
• Ручки
• Замки
• Металлические планки для крепления двери
• Деревянные блоки или пластиковые заглушки для заполнения промежутков между дверью и дверным проемом

1. Проверьте, чтобы дверь была вертикально ровной и горизонтально плоской. Если это не так, исправьте дефекты с помощью деревянных блоков или заглушек.

2. Расположите металлические планки, используя шурупы или гвозди, чтобы крепко закрепить дверь в дверном проеме.

3. Установите ручки и замок в соответствующие отверстия. Используйте отвертку и перфоратор, если потребуется, чтобы проре

Чтобы заделать входную дверь, вам понадобятся следующие инструменты:

• Отвертка
• Перфоратор или дрель
• Уровень
• Шурупы или гвозди

Кроме того, вам понадобятся:

• Дверь
• Ручки
• Замки
• Металлические планки для крепления двери
• Деревянные блоки или пластиковые заглушки для заполнения промежутков между дверью и дверным проемом

1. Проверьте, чтобы дверь была вертикально ровной и горизонтально плоской. Если это не так, исправьте дефекты с помощью деревянных блоков или заглушек.

2. Расположите металлические планки, используя шурупы или гвозди, чтобы крепко закрепить дверь в дверном проеме.

3. Установите ручки и замок в соответствующие отверстия. Используйте отвертку и перфоратор, если потребуется, чтобы проре

завершить отверстия.

4. Проверьте, чтобы дверь открывалась и закрывалась легко и гладко. Если это не так, выправьте дефекты, используя деревянные блоки или заглушки для корректировки.

5. Проверьте, чтобы дверь плотно прилегала к дверному проему и убедитесь, что нет промежутков. Если нужно, используйте уплотнитель, чтобы улучшить изоляцию.

В целом, установка входной двери требует тщательной проверки и корректировок, чтобы гарантировать ее правильную работу и безопасность.
