В малоэтажных зданиях применяются, как правило, чердачные скатные крыши по деревянным стропилам с обрешеткой. Уклон

Уклон крыши определяется исходя из материала, используемого для покрытия, а также местоположения строения. Например, для стальных кровель минимальный уклон составляет 14°, для черепичных – 27°, а для кровель из волнистых асбестоцементных листов – 18°.

Формы чердачных крыш определяются очертаниями здания в плане и стремлением к архитектурной выразительности. Крыши могут быть односкатными, двускатными (наиболее часто применяемые), четырехскатными (шатровыми, вальмовыми, полувальмовыми) и многоскатными.

Водоотвод с кровли может быть неорганизованный или организованный. При организованном водостоке количество водосточных труб принимают из расчета 1-1,5 см2 сечения трубы на 1 м2 кровли. Оптимальное расстояние между водосточными трубами – 15-20 м. Вынос карниза кровли при неорганизованном водостоке должен быть не менее 500 мм, при организованном – не менее 300 мм.

Несущие конструкции крыши состоят из стропил,выполненных из бревен, брусьев или досок. Выбор схемы стропил крыши производится в зависимости от ширины здания и характера расположения внутренних стен (опор), в соответствии с планом кровли.

При наличии в плане здания внутренних несущих стен применяются наслонные стропила,основные несущие элементы которых

– стропильные ноги – работают как наклонно положенные балки, верхним концом опирающиеся на коньковый прогон, а нижним – на мауэрлат наружных стен. Максимальная длина стропильных ног – не более 6,5 м. Если промежуточных опор в здании нет, то применяются висячие стропила,представляющие собой простейший вид стропильной фермы, где наклонные стропильные ноги передают распор на горизонтальную затяжку.

Сечение элементов стропил принимается конструктивно, по аналогии с типовыми деталями и данными учебников. Во избежание выпадения конденсата и промерзания утеплителя на чердачном перекрытии необходимо обеспечить сквозное проветривание чердака через слуховые окна. Особое внимание следует уделить расположению мауэрлатов, прогонов, стоек, проработке узлов и увязке сопряжений отдельных элементов крыши между собой.

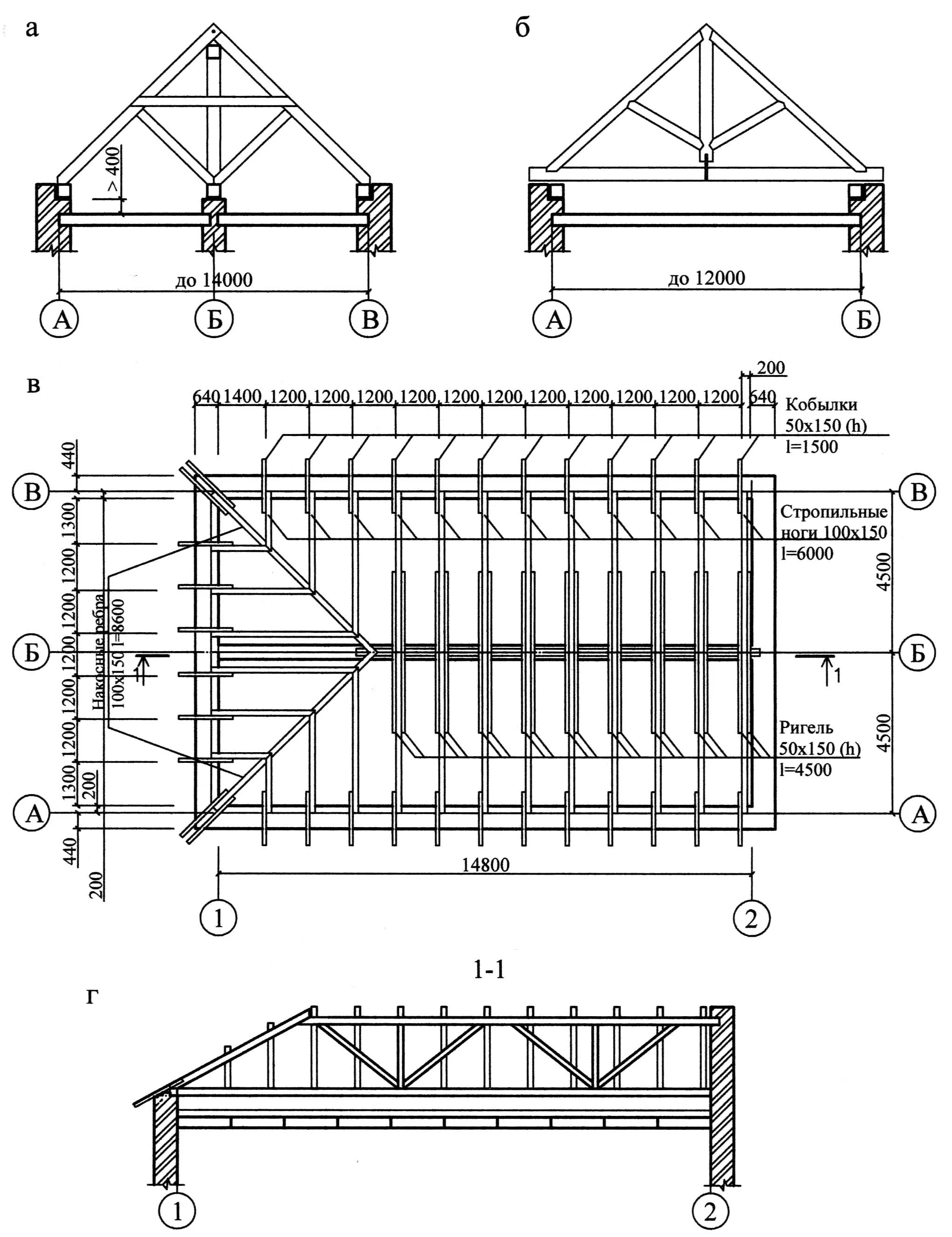

Рис. 3.7. Стропильные конструкции малоэтажных зданий: а – наслонные стропила (поперечный разрез); б – висячие стропила; в – план стропил; г – продольный разрез по наслонным стропилам

Шаг стропил принимается от 1000 до 1500 мм, в зависимости от веса кровли и материала обрешетки. На плане стропил показывают мауэрлаты, стропильные ноги, диагональные (накосные) ребра, прогоны, ригели, кобылки, слуховые окна. Если накосные ребра имеют пролет более 6 м, то для их опирания применяют шпренгели, которые тоже показывают на плане.

Элементы стропильных систем даны на рис. 3.7.

3.7. Разработка чертежей разрезов здания

Продольный и поперечный разрезы выполняются в масштабе 1:100. На плане этажа намечаются линии разрезов. Их маркировка наносится в плане за размерными линиями. Стрелками обозначают направление взгляда.

Разрезы должны проходить через наиболее важные элементы здания: лестничную клетку, подвальные помещения, через оконные и дверные проемы. Для этого иногда линию разреза делают ломаной, с обозначением поворота на плане.

Составление чертежа разреза начинают с нанесения продольных разбивочных осей и привязки к ним толщины стен. Затем проводят горизонтальную линию, соответствующую уровню пола первого этажа и принимаемую за «нулевую» отметку. От этой линии производят отсчет всех вертикальных размеров вверх и вниз. Вверх от «нулевой» отметки откладывают отметку пола второго этажа (+2.800 или +3.000), а вниз – отметку уровня поверхности грунта (не менее -0.500). Затем идет детальная проработка разреза по конструктивным элементам. При составлении разрезов необходимо уточнить:

• основные вертикальные отметки: высоту до подоконников, высоту оконных и дверных проемов, отметки полов и потолков, карнизов и коньков крыш и т. д.;

• конструкцию и глубину заложения фундаментов под внутренние и наружные стены, вид цокольной части, конструкцию пола первого этажа и отмостки;

• конструкцию лестничной клетки в соответствии с разбивочным чертежом;

• конструкцию перемычек над оконными и дверными проемами, попавшими в разрез;

• опирание элементов перекрытий (плит, балок) и элементов стропильной системы на стены;

• конструкцию стропильной системы и сопряжение отдельных элементов друг с другом;

• выход на крышу вентиляционных каналов и дымовых труб и их высоту по отношению к коньку.

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

• #
• #
• #
• #
• #
• #
• #
• #
• #
• #
• #

Что значит Вальмовая крыша?

Вальмовая крыша (или просто вальма) — это тип крыши, который имеет четыре ската, каждый из которых наклонен под углом к вертикали и встречается в точке вершины крыши. Такая крыша имеет форму приближенную к прямоугольнику или квадрату. Она может использоваться в различных типах зданий, включая дома, шедевры, гаражи, беседки и т.д.

Преимущества вальмовой крыши:

1. Стабильность: Вальмовая крыша обеспечивает хорошую стабильность и устойчивость здания благодаря равномерному распределению нагрузки на все четыре стены.

2. Дополнительное пространство: Крыша с уклонами снизу может предоставить дополнительное пространство для чердака, мансарды или внутренних помещений.

3. Хорошая защита от погоды: Вальмовая крыша обычно имеет навесные конструкции по бокам, что обеспечивает хорошую защиту от ветра, дождя и других погодных условий.

4. Хороший дренаж: Скаты вальмовой крыши способствуют эффективному стоку воды, что может помочь предотвратить задержку влаги и утечку.

5. Эстетический вид: Вальмовая крыша обладает эстетичным и симметричным видом, который может подходить для различных архитектурных стилей.

Тем не менее, вальмовая крыша может быть более сложной в конструкции и может требовать больше материалов по сравнению с более простыми типами крыш. Важно также учитывать местные климатические условия и архитектурные требования при выборе типа крыши для вашего здания.
