Бетонные плиты перекрытия повсеместно используются в строительстве. Завод ЖБИ-4 предлагает весь ассортиментный ряд этой продукции, применяемой в разных отраслях строительства. Все полнотелые плиты перекрытия

Бетонные плиты представляют собой монолитные железобетонные блоки прямоугольной формы, которые различаются по своим размерам в длине, ширине и высоте. Однако у таких бетонных изделий есть свои недостатки, так как их эксплуатация требует соблюдения определенных правил и регулярного ухода.

Достоинства и недостатки

Плиты из бетона существенно облегчают, ускоряют процесс строительства здания. Еще они имеют такие преимущества:

• обеспечивают огнеупорность перекрытий;
• устойчивы к высокой влажности, разного рода осадкам;
• позволяют получить пролет до 12 м в длину;
• обеспечивают хорошие тепло- и звукоизоляционные свойства;
• не поддаются коррозии или процессам гниения;
• есть возможность подбора изделия соответствующих размеров;
• отличаются ровной, гладкой поверхностью, которая уже готова к финишной отделке;
• обладают экологической безопасностью.

По внутреннему строению плит

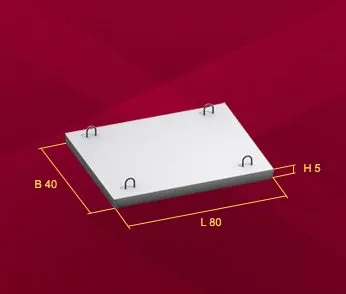

Сплошные полнотелые или монолитные плиты

Они не имеют пустот и применяются при строительстве теплотрасс, а также домов (в качестве перекрытий). Технология их производства закреплена государственным стандартом. Панели отличаются большими габаритами и громоздкостью. В одноэтажном жилищном строительстве они используются редко. Чаще их можно встретить при возведении объектов, которые будут испытывать повышенную нагрузку.

Опираться такие панели могут на все 4 стороны, 3 или 2 стороны. Вес бетонных плит такого типа большой и может достигать 300 кг на 1 кв.м. К такому материалу предъявляются повышенные требования относительно прочности, устойчивости к влаге и отрицательным температурам.

Ребристые плиты

Такой элемент изготавливается из тяжелого или легкого бетона высокой марки, с применением внутреннего металлического каркаса. Фронтальная плита имеет дополнительные ребра опоры в одном или двух направлениях.

Используется материал в промышленном и одноэтажном строительстве. Благодаря ребрам жесткости бетонные плиты устойчивы к механическим повреждениям. В качестве панелей перекрытия они используются редко, так как потолки будут выглядеть не очень красиво. Укладывают такие изделия по-разному, но чаще ребрами вниз. Использовать их можно в температурном диапазоне от -40 до +50 градусов.

Пустотные плиты

Еще одним достоинством материала является то, что обе стороны готовы к последующей отделке. Однако, он имеет и некоторые недостатки. Пустотелые варианты являются менее прочными по сравнению с монолитными. Размеры бетонной плиты данного типа такие: длина — 2,5-12 м, ширина — 1-6,6 м, толщина — 16-30 см. Для упрочнения изделия пустоты можно заполнить цементным раствором.

Размеры и характеристики монолитных плит перекрытия

Монолитные плиты перекрытия производят в заводских условиях из лёгких, тяжёлых, плотных силикатных бетонов. Они отвечают высоким строительным требованиям к морозостойкости, водонепроницаемости, пожаробезопасности. Могут применяться в различных климатических районах, способны выдерживать нагрузку в 1000-3000 кгс/см².

Размеры монолитных плит перекрытия варьируются в следующих пределах:

• длина — 3-3,6 метров;
• ширина — 1,2-6,6 метров;
• высота — 0,1-0,2 метра.

Монолитные (полнотелые) плиты перекрытия классифицируют по способу опирания на число сторон:

• Четыре (по контуру) — модели 1П-6П;
• Три — модели 3ПТ-6ПТ;
• Две — модели 2ПД-6ПД.

При монтаже плита перекрытия должна опираться на несущие стены (перегородки), заступая по длине на 12-15 см.

изготавливает монолитные плиты перекрытия на собственном бетонном заводе. По статистике, 60% продавцов бетона и ЖБИ — лишь посредники, которые никак не отвечают за качество товара перед клиентом. Поэтому мы всегда советуем приезжать на завод и лично присутствовать при выполнении вашего заказа.

По назначению

Железобетонные плиты используются в разных сферах, как в строительстве, так и при ремонте дорог.

Фундаментные панели

Так как такие бетонные панели используются для возведения основания здания, они должны быть максимально прочными и надежными. Для их изготовления используется раствор высших марок. Благодаря этому материал является устойчивым к ржавлению и коррозии, водонепроницаемый, препятствует возгоранию и распространению огня. Он способен длительное время выдерживать отрицательные температуры.

Панели перекрытия

Плиты перекрытия из бетона применяются для разделения этажей. Таких панелей существует большое разнообразие. Для их изготовления требуется бетон марки М200-300. Если здание одноэтажное, то элемент может изготавливаться из раствора марки М150. Эта разновидность плит считается самой востребованной. Данный материал характеризуется высокой прочностью, доступной стоимостью, высоким уровнем тепловой и звуковой изоляции, простотой монтажа.

Дорожные панели

Они используются не при укладке простых дорог, но и при строительстве магистралей, автобанов. Марка бетона при этом должна быть высокой — В25-30. Транспортные магистрали, построенные из таких плит, характеризуются высокой прочностью, износоустойчивостью, стабильностью формы даже после многократной нагрузки. Изделия такого типа требуют усиленного армирования.

Тротуарные покрытия

Стеновые наружные панели

Благодаря бетонным плитам существует возможность сокращения сроков строительства здания. Они прочные, обеспечивают требуемую несущую способность, высокий уровень теплоизоляции. Панели огнеупорны и устойчивы к температурным перепадам.

Плиты перегородок и покрытия

Такие панели применяются внутри сооружения для разделения помещения на комнаты. Они прочные и простые в монтаже.

Расшифровка знаков маркировки и основные технические параметры

Главными параметрами, по которым нужно выбирать плиты, являются показатели прочности и размера. В зависимости от типа плиты, несущая способность изменяется в пределах от 300 до 1600 кг на метр квадратный. Размеры плит разного вида отличаются.

Разновидность плиты и х максимальная длинна:

• ПБ – 10,7 м.
• ПК – 7,2 м.
• ПГ, ПР – 11,9 м.
• ПНО – 6,2 м.
• 1,6 ПБ и 3,1 ПБ – 9 м.

Согласно требованиям, утвержденным правительством, маркировка наносится набором чисел, специальным кодом, расшифровав который, можно выяснить характеристики. Непосредственно на изделиях присутствует маркировка, на ней отражены основные характеристики. Полную информацию о плитах можно узнать из документации, которую обязан предъявить производитель.

Размер плит для частного дома и расчет их количества

Обычно в проектно-технической документации здания содержится информация по размерам плит. Эту информацию высчитывает инженер, когда проектирует «коробку» будущего здания.

Но бывают и такие случаи, когда застройщик заказывает чертеж у сомнительных инженеров или вовсе берет какие-то чертежи из открытых источников. Если вы оказались в ситуации, когда нет никаких данных по плитам, в таком случае, нужно будет определиться с их количеством и габаритами самостоятельно:

• Длина должна соответствовать длине пролётов, которые нужно перекрыть и добавить к этому расстояние для установки плиты на стену.
• Ширину рассчитывают из количества ЖБИ, которые смогут перекрыть расстояние посреди несущих конструкций. При расчетах не учитываются несущие стены, и плиты на них не укладываются.

Иногда бывают случаи, что всё невозможно перекрыть плитами, в такой ситуации заливают промежутки при помощи опалубки и дополнительно укрепляют армированием. Щели между ЖБИ замазываются бетоном.

Очень важно правильно подобрать плиты нужного размера, чтобы закрыть все пролёты без резки. Пилить плиты перекрытия вообще нежелательно и опасно, но если возникла такая нужда, лучше нанять профессионалов или заказать резку на заводе.

Размеры плит перекрытия по стандарту

Нормы ГОСТ по размеру плит перекрытий:

Вес и объём плит перекрытий в зависимости от размера:

Высота ЖБИ

Толщина ЖБИ плит сери ПБ и ПК по стандарту соответствует 220 мм. Некоторые заводы производят более лёгкие варианты, которые в большей степени используются для возведения частных домов, высота которых составляет 160 мм.

У ребристых же плит толщина измеряется по продольным ребрам, обеспечивающим жесткость, и соответствует 400 и 300 мм.

Монолитные плиты серий ПТ и П обычно достигают высоты 160 и 120 мм соответственно. Малая толщина изделия обуславливается высокой прочностью из-за отсутствия пустых областей в теле.

Технология укладки

Последовательность выполнения монтажа определяется в каждом индивидуальном случае. Для работы используется тяжелая грузоподъемная техника. Перед использованием нужно правильно рассчитать вес бетонных плит, их размер, максимально возможную нагрузку. При установке нужно учитывать такие нюансы:

• если укладывается плита перекрытия, то монтировать ее следует на торцы капитальных стен;
• во время работы нужно постоянно контролировать горизонтальность или вертикальность установки панели;
• при строительстве дорожных магистралей требуется тщательная подготовка основания: выемка грунта, обустройство песчано-щебеночной подушки.

В каждом случае монтажа должна приниматься во внимание технологическая инструкция, одобренная Государственным стандартом.

Маркировка

Для того чтобы не запутаться в типах плит из бетона, нужно знать маркировку изделия. Она содержит полезную информацию об основных технических свойствах материала. Существуют такие виды панелей:

• ПТП — плоские;
• ПБО — изделия облегченного типа;
• ППС — нарезные.

Плиты для укладки дорожного покрытия обладают собственной маркировкой. В ней указывается разрешенная нагрузка в тоннах, а также размер. Изделия маркируются в соответствии с требованиями Государственного стандарта. В плите указывается ее тип, габариты, тип бетонной смеси, класс арматуры, разрешенная нагрузка и несущая способность.

Также хорошо, если в маркировке указано, какой коэффициент в бетоне занимает арматура. Она является паспортом каждой единицы товара и даст возможность выбрать именно тот материал, который необходим в каждом конкретном случае.

Классификация продукции

Все изготавливаемые в Москве бетонные и железобетонные плиты можно разделить по следующим категориям:

1. Марка бетона – для производства используются тяжелые, легкие и плотные силикатные марки.
2. Наполнение – пустотелые и полнотелые.
3. Параметры – доступны все размеры бетонных плит в соответствии с ГОСТ 13015-2003 и ГОСТ 12767-94.
4. Конструкция – консольные, балочные, 3- и 4-сторонние.
5. Сечение – корытообразные (ребристая), прямоугольные и скошенные с одной стороны.
6. Способ изготовления – монолит и сборная конструкция.
7. Армирование – ненапряженные и предварительного напряжения.

Особенности производства

Стендовый способ производства

Изготовление ЖБИ (фундаментные плиты, бетонные тротуарные, блоки и т.д.) имеет следующую последовательность:

1. Подготовка форм с обязательной обработкой составом для уменьшения адгезии бетона с основой формы.

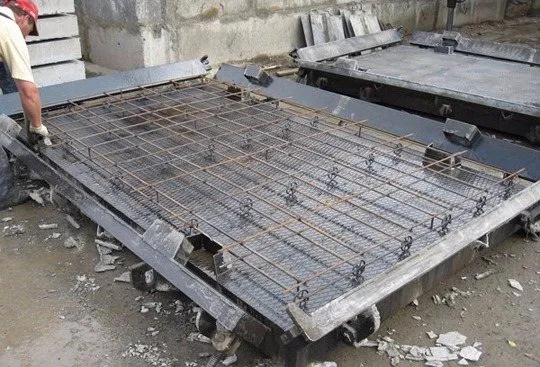

2. Армирование – для укрепления готового изделия дно формы выстилается сеткой из проволоки определенного диаметра, на которую устанавливаются фиксаторы. Они нужны для разграничения верхнего и нижнего слоев арматуры.
3. Подготовка бетонного раствора. В зависимости от того, какой вид продукции производят — аэродромные плиты, фундаментные блоки, тротуарная плитка и др. – выбирается определенная марка цемента. Добавляют песок, воду, пластификаторы. Заливают в форму и отправляют на вибростолы.
4. Термообработка.
5. Распалубливание и проверка качества готовых изделий.
6. При соответствии ГОСТ наносится маркировка, продукция готовится к отгрузке на склад или конечному потребителю.

ВИДЕО: Изготовление плит перекрытий в Москве

Какие перекрытия делать в доме из газобетона?

Дом из газобетона можно строить с любыми типами перекрытий, включая монолитные железобетонные, пустотные железобетонные, деревянные или кирпичные перекрытия.

Однако, при выборе типа перекрытия для дома из газобетона следует учитывать следующие факторы:

1. Нагрузки на перекрытия: учитывайте, какие нагрузки будут действовать на перекрытия, например, количество этажей, количество жильцов, размер и вес мебели и т.д.

2. Бюджет: стоимость строительства может сильно отличаться в зависимости от выбранного типа перекрытий.

3. Удобство монтажа: газобетонные блоки легки и удобны в монтаже, поэтому при выборе перекрытий следует учитывать удобство и возможность их монтажа.

4. Звукоизоляция: если вы хотите сделать дом более звукоизолированным, учитывайте тип перекрытий и возможность добавления дополнительных материалов, таких как звукоизоляционная подложка или гипсокартон.

Некоторые из популярных вариантов перекрытий для дома из газобетона включают:

• Пустотные железобетонные перекрытия: эти перекрытия являются прочными и могут выдерживать значительные нагрузки. Они также обеспечивают хорошую звукоизоляцию и могут быть дополнены звукоизоляционными материалами. Однако, они могут быть дороже в монтаже, чем другие типы перекрытий.

• Монолитные железобетонные перекрытия: такие перекрытия могут быть более дорогими, чем другие типы, но они обеспечивают высокую прочность и долговечность, а также хорошую звукоизоляцию.

• Деревянные перекрытия: деревянные перекрытия могут быть более доступными по цене и легче в монтаже, но они могут иметь ограничения по прочности и звукоизоляции.

• Кирпичные перекрытия: эти перекрытия могут быть прочными и иметь хорошую звукоизоляцию, но они могут быть дороже
