Уголок — это простая и надежная форма металлопроката. Здесь нет сложных геометрических фигур или переплетений. Просто две полки, соединенные друг с другом под углом 90 градусов. Можно описать этот профиль как букву «Г». Если вас интересует информация о нагрузке на уголок, мы можем рассмотреть соответствующую таблицу.

Какой металлический уголок бывает?

Классификация уголка происходит следующим образом:

1. Уголок горячекатаный равнополочный (ГОСТ 8509-93). Производство этого проката осуществляется при помощи прокатного стана при температуре заготовки примерно равной 1100 – 1200 градусов Цельсия. Равнополочный горячекатаный уголок наиболее применим из всего разнообразия уголков, так как наиболее прочен.
2. Уголок горячекатаный неравнополочный (ГОСТ 8510-86). Данный вариант фасонного проката применяется в тех случаях, когда необходимо дополнительно уменьшить массу изделия, и в случае конструктивного планирования, когда нужны разные длины полок.
3. Уголок гнутый равнополочный (ГОСТ 19771-93). Гнутые уголки производятся из рулонной стали, свойства готового проката зависят от используемого материала. Гнутый уголок используется гораздо реже горячекатаного, в силу меньшей собственной жесткости.
4. Уголок гнутый неравнополочный (ГОСТ 19772-93). Аналогично горячекатаному неравнополочному, используется в случаях, когда необходимо дополнительное облегчение веса изделия, либо принято конструкторское решение о необходимости применения именно такого сечения проката.

Наиболее востребован и применяем уголок из углеродистой стали, но также в производстве встречаются и другие варианты материалов:

• низколегированная сталь, повышающая прочностные характеристики этого профиля,
• аустенитная высоколегированная сталь, позволяющая повысить коррозионную стойкость, термостойкость, кислотостойкость, и многие другие характеристики уголка.

Уголковый, профильный трубопрокат: определение, параметры, преимущества

Ответить, что прочнее уголок или профильная труба, проще, когда знаешь больше о каждом виде изделий. Рассмотрим основные характеристики:

1. Уголки — прокат с поперечником Г-образной формы. Получают изгибанием стального листа либо горячим формованием. Второй вариант более прочен. Изделия могут иметь полки равной длины либо различной. Длина продукции бывает мерной, немерной, кратной мерной, ограниченной немерной. Есть 2 класса прокатной точности – высокая (А), обычная (В).

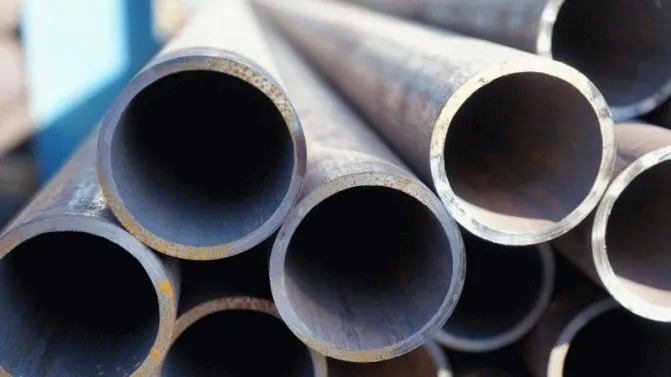

2. Профильный прокат — трубы с поперечниками в форме квадрата, прямоугольника, овала, др. Бывают холоднотянутыми, электросварными, горячекатаными, со швами или без. Длины — немерная, мерная, кратномерная. Максимальная протяженность в пределах 11,5-12,5м. Толщина стенки различна.

В вопросе, что прочнее профильная труба или уголок, на первый взгляд кажется, что лидирует трубный прокат (в силу 4-х стенок вместо 2-х, как у уголка). Но не все так просто.

Для чего нужен металлический уголок?

Уголок востребован, сфера его применения очень широка:

• В машиностроении этот вид проката используется для многих целей, например каркасы не ответственных изделий, крепление и опора различных узлов, и многое другое.
• В строительстве уголок применяется для армирования бетонных изделий, в случае, когда необходимо применить более мощную армировку.
• В сельском хозяйстве, судостроении, автомобилестроении уголок используется аналогично машиностроению – каркасы, крепление.

Что крепче уголок или профильная труба

Добрый день уважаемые форумчане! Планирую изготовить стеллаж с пролетами в 2,5 метра, ширина полки 700 мм. Во внутреннее пространство будет укладываться Фанера 20 мм. перемычки под фанерой будут из проф трубы 20х40 мм. Нагрузка будет примерно 100-150 кг на полку. какой материал лучше использовать, профильную трубу 60х40 с толщиной стенки 2 мм, либо уголок 50х50 с толщиной полки 5 мм. На стеллажах планирую выдерживать заборные секции из бетона, и бетонные плиты 500х500 мм толщиной 50 мм. как понимаете деформация недопустима. Что посоветуют уважаемые гуру?

С уважением, Арман!

В свое время делали что-то похожее, стелажи для санфоянса. Горшки и стелажи стоят до сих пор. Конструкцию варили из уголка 50х50 мм. [

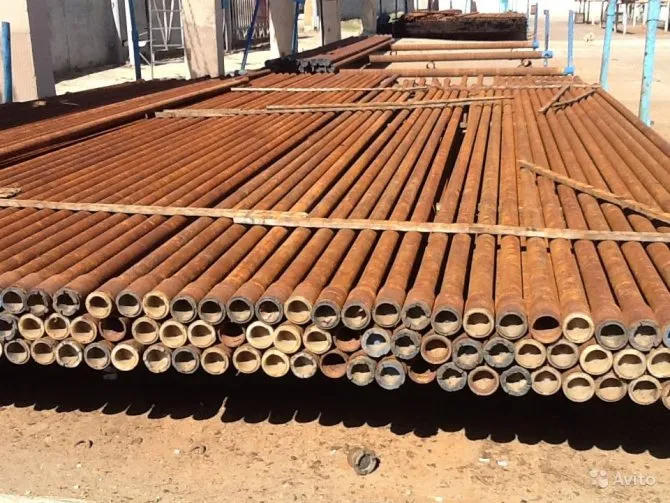

Ответ на вопрос: Самый лучший вариант выбрать столбы для забора сделаны из труб НКТ (труба толстостенная 5-8мм, бесшовная, долговечная – белее 50 лет, 73 идет со стенкой 5,5 мм это труба будет гнить вечно там марка стали очень лютая хладо/коррозийно стойкая саму марку сталь НКТ 20, сталь НКТ 30, сталь НКТ 30 ХМА и стоит она 210 р/метр. ).

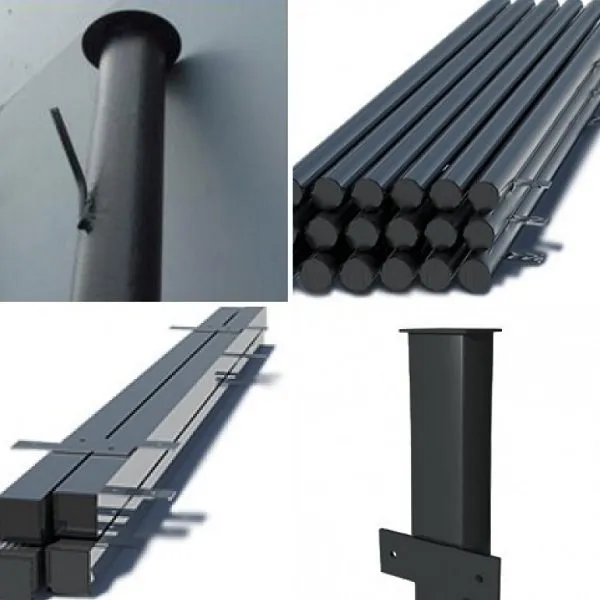

Какому столбу отдать предпочтение при сооружении заборов из профнастила? Абсолютное большинство людей скажут, что лучшим вариантом будет металлическая труба. Так и есть. Труба, изготовленная из стали, имеет необходимую прочность на изгибающие нагрузки, отличается долговечностью и экономичностью.

Какое же сечение должна иметь эта труба: круглое или квадратное? Примерно половина людей склоняется к первому варианту, другая же половина выбирает второй вариант. Отбросив эстетические нюансы, рассмотрим, какие свойства отличают квадратную трубу от трубы круглой.

Однозначно, изгибная прочность квадратной трубы будет гораздо больше. Если брать две трубы (квадратную и круглую), обладающие одинаковыми параметрами, то момент сопротивления квадратной в сечении трубы будет больше, чем у трубы круглой приблизительно в 1,7 раза. Такой показатель характерен для квадратных труб, которые относительно плоскости забора расположены параллельно (то есть в 99% случаев). В случае монтажа столбов под углом к конструкции забора, момент сопротивления трубы квадратной будет превышать аналогичный показатель круглой трубы лишь в 1,2 раза.

Но технология, когда труба устанавливается к плоскости забора под определенным углом, имеет один значимый минус. В местах, где лаги привариваются к столбу, обязательно будет образовываться коррозия, с которой бороться почти невозможно. Этому способствует постоянная влажность (из-за осадков), достаточное количество кислорода и отсутствие проветривания. Такие условия очень ускоряют коррозийные процессы, и металл разрушается очень быстро. Не последнюю роль в развитии коррозии играет также сварной шов. Пройдет всего несколько лет и сварное соединение совсем разрушится. В итоге забору потребуется ремонт или даже замена. Причем эти разрушения нельзя предотвратить или замедлить, так как коррозийные процессы развиваются с внутренней стороны трубы.

Масса людей думает, что профастил для забора делает конструкцию забора более жесткой, но это далеко не так. Когда забор перекашивается, лист профнастила просто разрывается в местах соединений.

Какой вес выдержит уголок?

Металлический уголок – довольно жесткое изделие, и его часто используют для выполнения каркасов изделий в любых сферах его применения, соответственно в каждом конкретном случае необходим расчет нагрузки, которую сможет выдержать этот прокат. Расчет нагрузок необходимо доверить квалифицированным специалистам, а именно конструкторам и проектировщикам. Самостоятельно не рекомендуем производить этот расчет, ввиду его важности и сложности.

В каждом конкретном случае подойдет разный профиль изделий, но в компании “Первая Металлобаза” вы сможете найти любой вариант проката. В наличии большое количество металла. Приезжайте к нам и убедитесь сами, мы находимся близко, грузим быстро, и в случае необходимости осуществим доставку вашего металла по всей Ленинградской области!

Расчет балок из труб на изгиб

На нашем сайте представлен калькулятор для определения изгиба балок из труб. Логика расчета изгиба позволяет получить максимально точные значения. Перед расчетом изгиба настоятельно рекомендуем вам ознакомиться с инструкциями к онлайн калькуляторам для определения изгиба.

Онлайн калькулятор

Предназначение калькулятора для определения изгиба

Для создания каркасов различных строений самое большое распространение получила древесина. Из нее, как из пластилина, можно сотворить конструкцию любой сложности. Однако далеко не последнее место занимает и такой конструкционный материал как различные металлические профили. Их выгодно отличает такое свойство как пластичность, долговечность и прочность. Не последнее место среди таких материалов занимают профильные и круглые трубы. Попытайтесь представить себе навес для автомобиля из профильной трубы с покрытием из поликарбоната и такое же строение из уголка.

Похоже, двух мнений быть не может. А любая балка в конструкции должна быть просчитана. Это необходимо по двум причинам:

Для достижения этой цели необходимо воспользоваться нашим онлайн калькулятором и рассчитать балку из трубы на изгиб. Это в случае, если деталь закреплена с одной стороны (консольная). Если же закреплены оба конца, понадобится рассчитать балку на прогиб.

При этом необходимо учитывать следующие обстоятельства:

Виды вероятных нагрузок

Как можно классифицировать нагрузки на балку? В соответствии с СП 20.13330.2011 «Нагрузки и воздействия» моменты нагружения конструкции можно распределить по следующим признакам:

Прочностью перекрытия определяется уровень безопасности проживания на загородном участке или в деревенском доме.

Степень нагружения конструкций можно подбирать по таблицам, при этом учитываются:

В таблицах приводятся готовые данные, рассчитанные по специальной формуле например для круглых, квадратных и прямоугольных профилей. Все прочностные расчеты несущих конструкций по определению сложны в исполнении и требуют специальной инженерной подготовки в области сопротивления материалов. Поэтому лучше воспользоваться специальным онлайн-калькулятором. Чтобы рассчитать нагрузки достаточно ввести исходные данные в таблицу и на выходе можно получить точный результат быстро и без особых затруднений.

Балочная ферма, подсчет которой произведен таким образом, будет надежной конструкцией на долгое время. При правильном расчете предельная жесткость перекрытия гарантирована.

Расчет балок из труб на изгиб

Расчет балок из труб на изгиб На нашем сайте представлен калькулятор для определения изгиба балок из труб. Логика расчета изгиба позволяет получить максимально точные значения. Перед расчетом

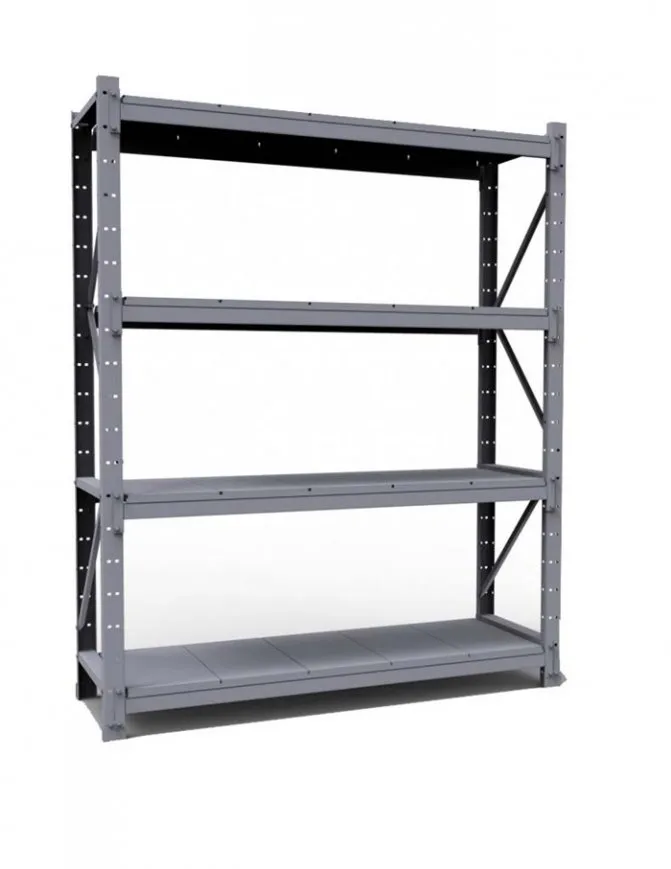

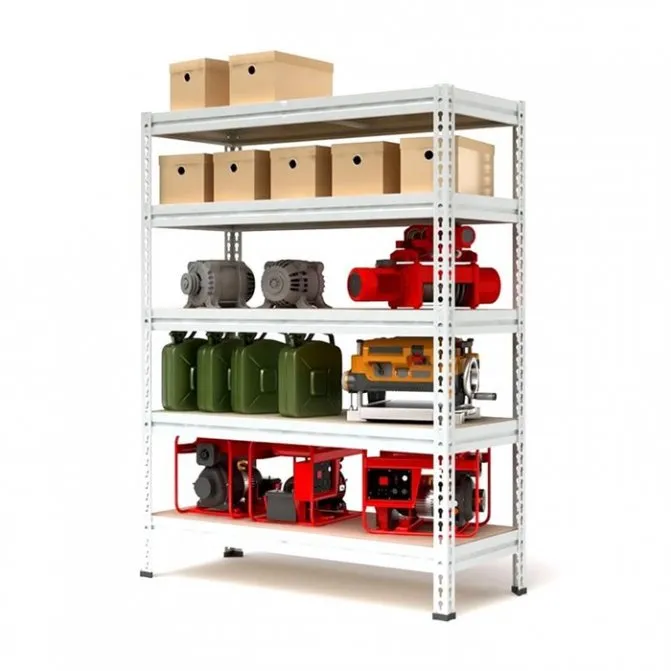

Как выбрать металлический стеллаж, учитывая нагрузку на полки и другие нюансы

Если вам представлен каталог производителя стеллажей или данные, размещенные на сайте, в которых содержатся характеристики изделия, обратите внимание на следующие технические параметры:

• отдельная нагрузка на полку, на стойку, на конструкцию;
• наименьшее количество полок;
• наибольшая высота нижней полки;
• максимальное расстояние между полками;
• как распределяется нагрузка по высоте конструкции.

Вроде бы все понятно? Однако существует несколько нюансов.

• Нагрузка на полку.

Каждый производитель металлических изделий предполагает, что она будет распределена по полке равномерно.

Однако груз весом 200 кг может распределяться по полке металлического изделия разной длины и глубины совершенно по-разному!

Например:

• при длине полки, равной 1 м, и расчетной нагрузке не более 200 кг – нагрузка будет распределяться по 20 кг на 0,1 м длины полки;
• при длине, равной 1,5 м, и весе ≤200 кг – нагрузка составит уже 13 кг на 0,1 м длины полки.

Точно так же различается нагрузка на металлические полки, имеющие разную глубину.

• Нагрузка на стойки.

Понятие обозначает несущую способность металлических стоек. То есть нагрузка должна быть равна массе всего груза, расположенного на металлическом стеллаже, при которой его стойки не деформируются.

Важно запомнить, что фактическая наибольшая нагрузка на стойки сокращается с увеличением высоты нижней полки. Такой эффект называется «стол на высоких ножках».

• Нагрузка на конструкцию.

Каким образом можно рассчитать грузоподъемность? Нагрузка на металлический стеллаж должна быть рассчитана производителем. Она указывается в документации, прилагаемой к изделию (паспорте).

• Наименьшее количество полок.

Термин подразумевает информацию о том, из какого наименьшего количества полок может быть сделано изделие. Он плотно связан с таким понятием, как «наибольшее расстояние между полками», поскольку имеется прямая зависимость количества полок от жесткости конструкции. Чем их больше, тем металлический стеллаж жестче.

• Наибольшая высота нижней полки.

Нагрузка на стойки должна уменьшаться при увеличении высоты нижней полки. Понятие наибольшей высоты нижней полки значит, что устанавливать нижнюю полку выше этой величины нельзя.

• Наибольшее расстояние между полками.

Указывается производителем и обозначает расстояние, больше которого между полками быть не может. Основным правилом использования должно стать следующее: «Жесткость стеллажа и несущая способность стоек снижается пропорционально росту расстояния между полками».

Завод-изготовитель обозначает расстояние между полками, больше которого быть не может.

• Как распределяется нагрузка по высоте конструкции?

Паспорт на изделие содержит информацию о том, что нагрузка по металлическому стеллажу должна распределяться равномерно или увеличиваясь по высоте. Проще говоря, наиболее тяжелые грузы необходимо укладывать на нижние полки, а более легкие – сверху.

• Что обозначает понятие «параметры загрузки стеллажа»?

Заполнение металлической конструкции должно производиться согласно некоторым правилам. Это и подразумевается под термином «параметры загрузки».

С чем связано данное понятие? С испытаниями, проведенными заводом-изготовителем металлического изделия, которые проводились при определенных величинах, позднее указанных в правилах сборки и эксплуатации паспорта изделия. Производитель изделия дает гарантию, что при соблюдении всех правил, указанных в паспорте, металлическая конструкция от заявленных нагрузок не деформируется.

Изготовитель следит за безопасностью и надежностью изделия, а также его долговечностью.

Инструкция по эксплуатации металлических стеллажей

1. Предприятие/организация назначает работника, который будет отвечать за эксплуатацию стеллажей. Он проводит вводный (первичный) инструктаж персонала склада. Частота повторных инструктажей – один раз в три месяца.

2. Проведение внепланового инструктажа может быть при:

• вводе в действие новых или обновленных редакций правил, стандартов, инструкций охраны труда и пр.;
• выводе старого или введении в эксплуатацию нового оборудования, а также его модернизации, когда происходят изменения, влияющие на безопасность работ;
• уклонении от выполнения правил техники безопасности, которые могут повлечь аварии и травмы;
• отсутствии сотрудника на рабочем месте более двух месяцев.

3. Работник, отвечающий за эксплуатацию оборудования, должен исполнять следующие обязанности:

• Проводить внешний осмотр конструкций, выявляя повреждения и ненормативный перегруз полок, с частотой ≥1 раза в неделю.
• Не позволять загружать конструкции свыше значений нагрузок на полку и секцию, указанных в паспорте изделия.
• Не допускать появления зазоров между стойками изделия и полом в процессе пользования, в том числе в случае просадки полов.
• Следить за отсутствием соприкосновения грузов с потолком помещения, верхними полками и стенами.
• Не разрешать ударные и прочие повреждения конструкций.

• Не позволять использовать металлические стеллажи, если хотя бы один элемент конструкции поврежден.
• Следить, чтобы заполнение изделий шло последовательно: начинать надо с нижних полок и постепенно продвигаться выше. Груз должен распределяться снизу вверх – от наиболее тяжелого к легкому.
• Запрещать использовать полки в качестве ступенек, подпорок, в том числе временных, в процессе всего периода службы конструкции.
• Размещение грузов на высоту более 150 см от пола следует проводить с помощью лестницы-стремянки.
• При обнаружении повреждений каких-либо элементов, выявленных в процессе монтажа или эксплуатации, работнику, ответственному за их эксплуатацию, следует заменить все дефектные детали.
• Запрещается нагружать поврежденные секции до их замены.
• Процедуру замены необходимо проводить только при полной разгрузке поврежденных секций, а также тех, что непосредственно прилегают к ней.
• После проведения ремонтных работ загрузку необходимо начать с соседних секций.
• Полностью загруженный металлический стеллаж требуется защищать от ударов и иных сотрясений.

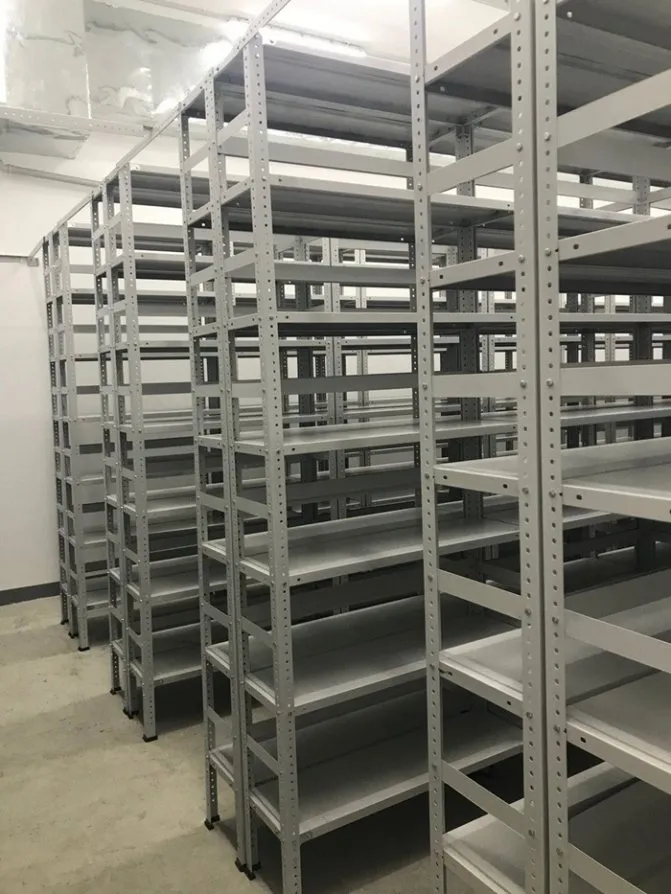

Типы металлических стеллажей в зависимости от нагрузки на полки

В настоящее время изготавливаются металлические стеллажи нескольких конструкций. Они имеют разные размеры и вместимость полок. Покупатели часто не знают, какую модель изделия приобрести. При выборе стоит обратить внимание на такие особенности, как размеры изделия – высота, глубина и ширина, а также нагрузка, которую полки выдерживают. Большая часть моделей универсальна. Их можно расположить как в офисе или подсобном помещении, так и на складе.

1. Стеллажи с грузоподъемностью 120 кг на одну полку.

Модель имеет сборно-разборную конструкцию, соединяемую, как правило, болтами. Данный вид крепления прост и надежен. Такой тип изделия удобен в случае нечастого перемещения полок и веса хранимого товара, не превышающего 120 кг. Используется продукция больше всего в домашнем хозяйстве или для хранения архивов организаций. Размеры таких изделий различны и подходят для выполнения большого количества задач. Стойки конструкции обильно перфорированы, соответственно полки могут быть размещены на любой высоте.

2. Стеллажи с грузоподъемностью 200 кг на одну полку.

Конструкция изделия усилена дополнительными ребрами жесткости, при которых каждая полка выдерживает вес, не превышающий 200 кг. Крепление полок осуществляется болтами, благодаря чему обеспечивается устойчивость и высокая жесткость металлоконструкции. Собирают такие изделия как в виде отдельно стоящего шкафа, так и лесенкой, в линию или уступом. Конструкция состоит из вертикально стоящих стоек и крепящихся к ним горизонтальных полок. Крепеж, необходимый для сборки изделия, как правило, включен в комплектацию, в том числе подпятники.

Используют данную модель чаще всего на складах для хранения товара. Она имеет небольшой размерный ряд, поскольку изменение высоты полок – процесс длительный из-за соединения стоек и полок болтами, а это неудобно для кладовщиков и подсобных рабочих.

3. Стеллажи с грузоподъемностью 300 кг на одну полку.

Для увеличения грузоподъемности до 300 кг конструкция усилена дополнительными ребрами жесткости. Крепление полок происходит зацепами, что делает стеллаж легким в сборке, и позволяет просто переставлять полки. Модель собирается отдельно стоящим элементом, лесенкой, по несколько секций или в линию.

Такие стеллажи включают вертикально стоящие рамы (стойки), которые закрепляются стяжками, горизонтально расположенные полки, а также крестовину жесткости, которую ставят на задней стенке изделия. Лучшим материалом для конструкции считается оцинкованный металл, поскольку он устойчив к коррозии и механическим воздействиям.

4. Стеллажи среднегрузовые с грузоподъемностью 500 кг на одну полку.

Стойки полочных среднегрузовых изделий обычно сделаны из оцинкованной стали. Полки могут крепиться на любой высоте благодаря множественной перфорации стоек. Крепление полок осуществляется зацепами, что делает высокой скорость их перевешивания на требуемую для хранения груза высоту.

Модель прикрепляется к полу анкерными болтами. Конструкцией предусмотрено не только само крепление, но и возможность ее осуществления с помощью специальных выравнивающих пластин, если на складе неровный пол.

5. Грузовые металлические стеллажи с нагрузкой на полку 1 000–1 500 кг.

Полки грузовых металлических изделий устанавливаются на необходимой высоте, поскольку стойки, к которым они крепятся, снабжены перфорацией. Крепление балок происходит с помощью зацепов. Это дает возможность перевешивать полки очень быстро, меняя высоту под размещаемый груз. Зацеп снабжен фиксатором, предохраняющим его от выпадения. Настил полок может быть сделан из различного материала: фанеры, ДСП, металла.

Для большей устойчивости металлический стеллаж крепится к полу анкерными болтами.

Чем полиэтиленовые трубы отличаются от полипропиленовых?

Полиэтиленовые и полипропиленовые трубы являются популярными материалами для водопроводных и канализационных систем. Они имеют некоторые различия:

1. Материал: полиэтилен (PE) и полипропилен (PP) — это два разных полимера, используемых для производства труб. Полиэтилен — более мягкий и гибкий, а полипропилен более жесткий.

2. Устойчивость к температуре: Полипропилен более термостойкий, чем полиэтилен. Полипропиленовые трубы могут выдерживать более высокую температуру воды (до 95 градусов по Цельсию), чем полиэтиленовые трубы (до 60 градусов по Цельсию).

3. Прочность: полипропилен более прочный материал, чем полиэтилен. Полипропиленовые трубы обладают более высокой устойчивостью к давлению и механическим нагрузкам, чем полиэтиленовые трубы.

4. Химическая стойкость: оба материала являются стойкими к большинству химических веществ, но полипропилен более устойчив к химическому воздействию, чем полиэтилен.

5. Цена: полипропиленовые трубы обычно стоят дороже, чем полиэтиленовые.

Выбор между полиэтиленовыми и полипропиленовыми трубами зависит от многих факторов, таких как требования к температуре, давлению и химической стойкости системы, а также бюджет и предпочтения производителя.
