Строительство гаража из металлопрофиля считается «классическим» вариантом: доступным и простым. Зная характеристики этого материала и особенности использования помещения, вы можете выполнить этот проект самостоятельно, что также сказывается положительно на его бюджете.

Гараж из металлопрофиля своими руками: что для него нужно?

Итак, строим каркасный гараж из профиля своими руками. Прочность такому каркасу придаёт трубчатая форма заготовок с прямоугольным или п-образным сечением. Вид сечения позволяет применять разъёмные (дюбели и саморезы) и неразъёмные (электросварка) виды крепежа.

Для строительства каркаса гаража своими руками потребуется:

• металлопрофиль 10х10 см (для нижней и верхней обвязки каркаса, угловых стоек);
• металлопрофиль 5х5 см (для дополнительных стоек, рёбер жёсткости, откосов, лагов для кровли);
• металлический пруток толщиной 6-8 мм (для армирования фундамента и устройства угловых замков для крепления всей конструкции на бетонной основе);
• обрезная доска или ОSB (для опалубки);
• листовой материал для наружной отделки стен гаража категории С или НС;
• листовой материал для внутренней отделки гаража;
• рулонный или плёночный гидроизолятор;
• утеплитель (в плитах или матах);
• мембранную плёнку;
• крепёж (саморезы для металла, дюбеля, уголки, болты);
• кровельный материал;
• доборные детали для заделки углов и стыков;
• ворота;
• петли для ворот;
• засов, замок;
• сухая смесь М 400 для раствора;
• щебень, песок.

Важно: Расходные материалы следует закупать с разумным запасом (10%), чтобы избежать простоя в строительстве гаража из-за их нехватки.

Если строительство каркасного гаража осуществляется своими усилиями, желательно иметь партнёра и следующий набор инструментов:

• колышки и капроновый шнур для разметки;
• рулетка и уровень;
• штыковая лопата;
• бетономешалка;
• правило;
• ножницы по металлу;
• электропила «болгарка»;
• шуруповёрт;
• электроды и сварочный аппарат (если конструкция монтируется путём сварки).

К сведению: Металлические конструкции для остова гаража на 1-2 машины продаются сейчас в готовых комплектах — оцинкованные или с полимерным покрытием. Остаётся только самостоятельно подготовить фундамент и собрать каркас.

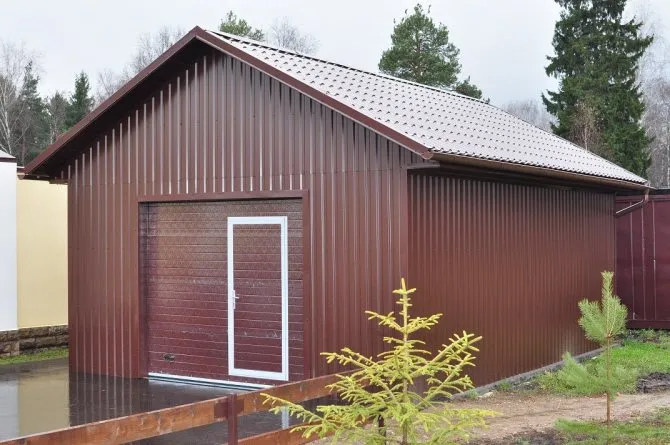

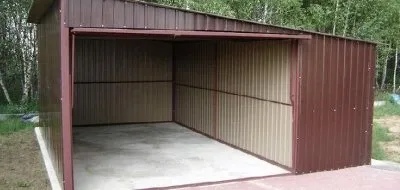

Сделанный своими руками гараж из металлопрофиля — фото:

Достоинства

Достоинства будут очевидны, как на момент начала стройки, так и по её окончании:

• лёгкость конструкции;
• выбор под неё любого фундамента неглубокого заложения;
• прочность жёстких связей каркаса;
• простота монтажа без спецтехники;
• пожарная безопасность;
• сохранность геометрии при любых подвижках почвы;
• идеальная поверхность стен;
• минимальные сроки от начала строительства до ввода в эксплуатацию (менее месяца);
• стоимость гаража из металлопрофиля своими руками в разы меньше чем стоимость капитальной постройки;
• эффективная организация пространства строительной площадки.

Земляные работы и заливка бетонного фундамента под гараж, которому для приобретения прочности нужны 2 недели, предполагают для возведения каркасного гаража из оцинкованного профиля тёплое время года.

Чертёж гаража

После определения места расположения и границ участка можно расчертить размеры конструкции на бумаге. Основные элементы чертежа будут состоять из рамы и листов профнастила.

При создании проекта учитываются следующие факторы:

1. Наличие смотровой ямы, её размеры и лестница.
2. Структура пола и его высота.
3. Особенности грунта.
4. Наличие фундамента и его тип.
5. Система раздвижения ворот, размеры.
6. Крепежи и их месторасположение.
7. Кровля и её разновидность.
8. Система вентиляции.
9. Коммуникации.

Самостоятельно расчертить на листе проект гаража вполне возможно. Но для облегчения работы и правильного расчёта лучше использовать специальные программы: Солитворкс, AutoCAD.

Последовательность работ

Как построить гараж своими руками из металлопрофиля — пошаговая инструкция:

1. Первым делом необходимо сделать своими руками чертеж каркасного гаража. На нём должны быть нанесены все детали будущей постройки, со всеми размерами и способами соединения.

   В Интернете можно найти подходящие чертежи гаража из металлопрофиля на 1-2 машины: отдельно стоящие, пристроенные, объединённые с другими хозяйственными постройками.

   Для расчета необходимого материала можно обратиться к консультантам интернет-магазинов строительных материалов, к «спецам» на форумах, или сделать калькуляцию в онлайн-калькуляторе. Не лишним будет договориться с кем-то из друзей о помощи во время монтажа.

   Гараж своими руками из металлопрофиля — чертежи:

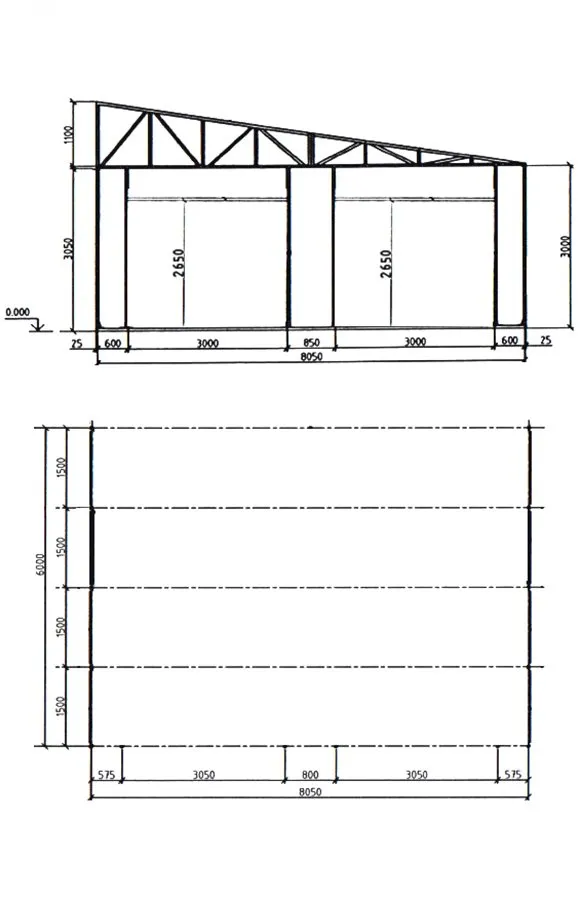

   Гараж своими руками из металлопрофиля на 2 машины — чертежи:



2. Разметка и подготовка площадки (снятие дёрна, выравнивание поверхности по уровню).
3. Земляные работы по устройству фундамента, подготовке котлована для смотровой ямы или погреба (кессона для овощехранилища).

   Лучший вариант: постоянное место автомобиля в гараже в стороне от смотровой ямы. Если размеры гаража не позволяют, и яму приходится размещать под машиной — обязателен деревянный щит для закрытия ямы, которая является причиной возникновения конденсата на технике.

4. Устройство отмостков вокруг гаража (полоса 50 см шириной, с небольшим уклоном).
5. Устройство дренажа по периметру смотровой ямы.

   Важно: Смотровая яма не будет затапливаться при уровне грунтовых вод ниже 2.5 метров. Если он выше этой отметки — даже не стоит затевать устройство ямы.

   Дренаж нужен не только смотровой яме, но и основанию стен гаража для защиты от размывания дождевыми или талыми водами. Дренаж можно сделать поверхностным или скважинным.

   В первом случае вода будет собираться в траншеях закрытого типа по периметру строения в отдалении 1-3 м (дренажные траншеи глубиной 30 см; на дно, выстланное геотканью, отсыпается слой гравия в 5 см и укладывают под уклоном дренажную трубу с отводом за пределы гаража). Собранную воду можно отводить в естественный водоём.

6. Устройство опалубки с гидроизоляцией под ленточный или столбчатый фундамент; как вариант — укладка бетонных блоков на песчано-цементный раствор.
7. Закладка в бетон по углам фундамента металлических прутков для крепления каркаса.
8. Гидроизоляция рулонным герметиком смотровой ямы.
9. Кирпичная кладка или бетонирование стен и пола смотровой ямы, оформление края металлическим уголком.
10. Отсыпка песком основания будущей стяжки, укладка рулонного герметика.
11. Устройство армированного слоя из сетки или металлических прутков.
12. Заливка стяжки слоем в 20см.
13. Сборка каркаса гаража (модульная, сварная или на месте).
14. Покраска модулей, если заготовки не имеют оцинковки.
15. Укрепление стоек рёбрами жёсткости.
16. Верхняя обвязка конструкции.
17. Устройство рамы для ворот.
18. Крепление элементов для внутреннего обустройства гаража (держателей для полок, кронштейнов).
19. Устройство каркаса крыши по выбранному образцу (односкатная или двухскатная).
20. Наружная отделка стен гаража листовым материалом.
21. Устройство кровли.
22. Внутренняя отделка помещения.
23. Установка ворот (распашных или подъёмных).
24. Отделка пола (покраска, настил дощатого или заливка прорезиненного покрытия).
25. Монтаж фурнитуры.

Важно: Ещё одно достоинство каркасного гаража — его постройку не надо ни с кем согласовывать, тем более утверждать.

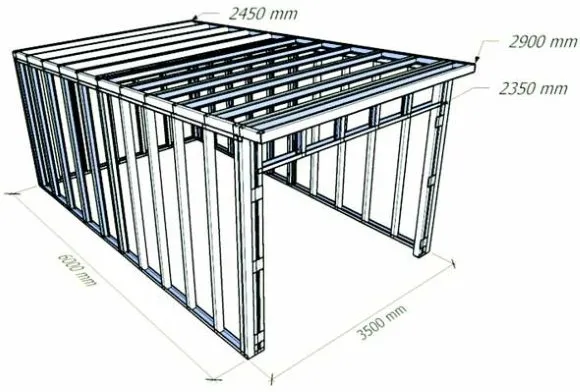

Как построить каркас гаража из профильной трубы — чертеж:

Цена

Самостоятельная сборка позволит сэкономить на монтаже. В целом, гараж обойдётся от 50 000 рублей. С учётом утепления, смотровой ямы, коммуникаций – средняя стоимость составит в районе 70 000 рублей. Если приобретать готовый комплект из сэндвич-панелей, цена будет в пределах 150 000 рублей.

Советы по возведению гаража из металлопрофиля:

1. Не экономить на качестве материалов.
2. Соединяйте конструкцию шурупами для возможности будущей разборки.
3. Систему открытия ворот можно изменить, ввиду ограничения участка.
4. Крыша может иметь односкатную конструкцию. В этом случае, необходимы просчёты несущей способности в зимний период.
5. Вместо бетона, можно использовать готовые бетонные блоки. Это ускорит выполнение работ по закладке фундамента и оборудованию смотровой ямы.

Монтаж

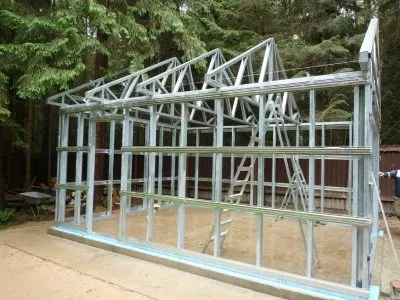

Как строить каркасный гараж? Монтаж каркаса гаража из металлических профилей осуществляется несколькими способами, выбор которых зависит от конечных целей застройщика и практических умений по работе с металлом.

Остов для лёгкого укрытия от непогоды собирается из П-образного оцинкованного профиля без последующего утепления и отделки помещения. Его впоследствии можно разобрать и перевезти на новое место.

Для большей прочности стационарных конструкций берут трубу квадратного или прямоугольного сечения, и, если квалификация позволяет — сваривают каркас с помощью электросварки.

Кроме навыков, в этом случае понадобится соблюдение всех мер техники безопасности при сварочных работах.

Как сделать гараж из металлопрофиля?

1-ый способ монтажа:

Он получил название «модульный», поскольку на ровной поверхности последовательно собирается каждая из стен гаража, а потом их поднимают и крепят по вертикальным стойкам.

Для этого вида монтажа крайне необходимо наличие партнёра (модули достаточно легки, чтобы их подняли 2 человека). Элементы крыши тоже собирают в модули – фермы, и устанавливают каждую из них в отдельности. Металлический профиль в этом случае крепят между собой саморезами по металлу, используя для жёсткости конструкции металлические уголки.

Установка модулей в вертикальном положении требует тщательной выверки прямых углов с помощью уровня и отвеса. Перед сборкой модулей, если они не изготовлены из оцинкованного металла, их покрывают ЛКП для предупреждения коррозийного поражения. Для фиксации каркаса на бетонном основании фундамента используют уголки и дюбеля.

2-ой способ монтажа:

Его называют «штучная сборка на месте». Все действия производятся на готовом, устоявшемся фундаменте, где из отдельных элементов металлопрофиля 10х10 см собирается каркас гаража. Первыми крепят:

•

• нижнюю обвязку;
• 4 вертикальные стойки;
• верхнюю обвязку.

От точности установки угловых стоек зависит надёжность всей конструкции, её способность противостоять подвижкам грунта.

Нижняя обвязка, являясь основанием каркаса, в этом случае она крепится к фундаменту с помощью закладных прутов по углам.

Получается контур параллелепипеда, который постепенно дополняется стойками, рёбрами жёсткости из профилей 5х5 см, при необходимости — конструкционными элементами внутреннего устройства гаража.

Справка: В случае приостановки работ, такую конструкцию уже на начальном этапе можно накрыть плёнкой для защиты строительного объекта от превратностей погоды.

3-ий способ монтажа:

Сварной каркас для гаража из профильной трубы, швеллеров и уголков. Последовательность работ, как в предыдущем случае. Качество напрямую зависит от квалификации сварщика. Нижняя рама приваривается к заложенным в фундамент штырям, что обеспечивает неподвижность соединения.

Ручная дуговая сварка — вполне доступная наука, которая может пригодиться для многих видов работ в доме и на приусадебном участке. В Интернете множество электронных пособий для начинающих по освоению этого полезного навыка.

Наружная отделка стен и кровля

Выбирая профнастил для обшивки стен снаружи, стоит оценить величину листа и высоту волны (С8 и С21), чтобы положить его максимально эффективно для стекания дождевой воды. Если профнастил приходится укладывать в несколько рядов, то каждый верхний ряд должен перекрывать на 10 см нижний. Чтобы не было затекания воды внутрь гаража.

Стеновые листы С8 вполне надёжный материал для стен с утеплением и внутренней отделкой.

На углах подгоняют волну так, чтобы можно было осуществить нахлёст листов.

По нижнему краю лист слегка отгибают, чтобы вода стекала подальше от цоколя гаража.

Профнастил НС — отличный материал для сборки распашных или подъёмных ворот на раме. Им можно покрыть крышу, поскольку его жёсткость выше, чем жёсткость профлиста С. При двухскатной крыше из профнастила достаточно завершить стык коньком из листового металла.

В продажу профнастил поступает с оцинкованной или обработанной полимерным составом поверхностью. Такой материал представлен в широкой цветовой гамме. Причём, в зависимости от высоты волны и способа покрытия различают лицевую сторону для стеновой отделки и обратную — для кровли.

Важно: Профнастил — лёгкий облицовочный материал, пожаробезопасный, стойкий к воздействию солнечных лучей и перепадов температур.

Чтобы покрыть профильный гараж используйте лёгкие, но прочные материалы: металлочерепицу, шифер, ондулин. Кровля гаража, как и стены, нуждается в утеплении и гидроизоляции. Значение имеет и правильно выбранный уклон, обеспечивающий сток воды в теплое время года и сход снежного пласта зимой.

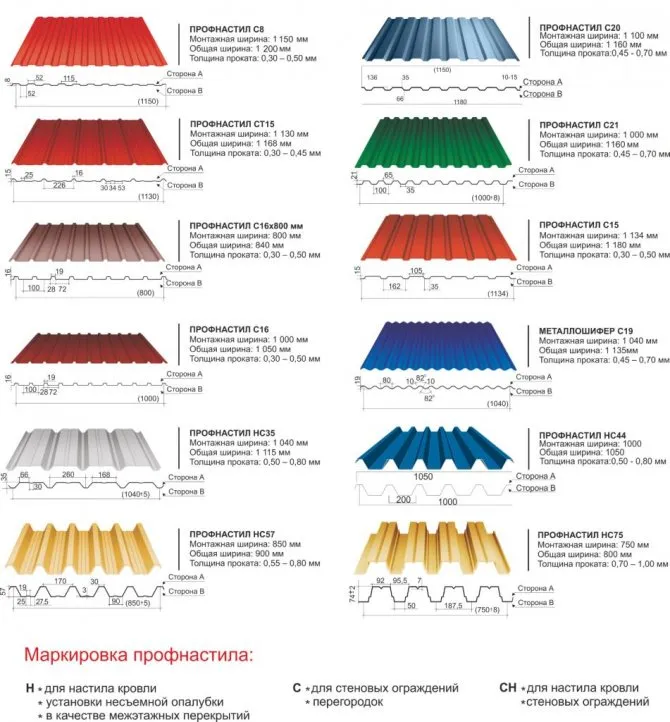

Выбираем основной материал: маркировки на товаре

Профилированный стальной лист используют для стен гаража, кровли и ворот. Информация о назначении и размеры материала указывается производителем.

1. Марка С – листы для облицовки фасадов, для перегородок внутри здания, кровли построек хоз. назначения, балконов.
2. Марка Н – листы применяются в опорных и несущих конструкциях, для крыш с большой площадью. Имеют ребра повышенной жесткости и отличаются высокой волновой поверхностью.
3. Марка НС – универсальное назначение.

После буквенного обозначения следует цифра, которая указывает на высоту волны проф. настила. Для гаража не следует выбирать значение меньше 20. Следующие цифры – рабочая ширина и толщина в мм.

Внимание! Лист, произведенный в Европе, маркируется знаком Т.

Латинская R на марке указывает, что лист кровельный. Соединение материала имеет высокую прочность и устойчивость «замка» к влаге, ветру.

Присутствие символа А – защитное покрытие наносится на лицевую сторону, символа В – на внутреннюю.

Вес профилированного листа небольшой. Например, С-20-1100-0.45 будет весить 29.4 кг (при длине 6 метров и ширине 1.1 м).

Внимание! Размеры профнастила не имеют стандартов. Рулонная сталь может быть раскатана и отрезана по желанию заказчика.

При покупке материала учитывайте, что листы идут внахлест на одну гофру

Утепление и внутренняя облицовка стен

Работы ведутся изнутри помещения. Маты из базальтовой ваты укладывают между элементами каркаса в распор. Если в качестве утеплителя применяется пенопласт, зазоры между листами и стойками заполняются монтажной пеной. Поверх утеплителя натягивают пароизоляционную мембрану (пергамин, полиэтиленовую или полипропиленовую плёнку), закрепляя её степлером.

К сведению: Новое слово в пароизоляции помещений — фольгированные мембраны отражающие тепло внутрь помещения, трёхслойные супердиффузные — сохраняют паропроницаемость при крайней запылённости помещения.

Внутренняя отделка стен гаража решает не столько эстетические задачи, сколько вопросы создания технологически обусловленных условий для хранения транспортного средства. Автомобилю в состоянии покоя противопоказаны температуры ниже 5◦С, ему вреден конденсат и соседство с легковоспламеняющимися материалами.

Поэтому для внутренней отделки гаража рекомендуют гипсокартон и сайдинг, которые легко крепятся саморезами к металлическим элементам каркаса, а места стыков можно заделать отделочными деталями. Гипсокартон целесообразно покрыть силикатными красками, а сайдинг (металлический или пластиковый) имеет заводское декоративное покрытие.

Читайте о том, как утеплить ворота в гараже изнутри — здесь. А также интересная статья о том, как выбрать покрытие для пола в гараже.

В заключение:

Каркас из профтрубы для гаража — быстро возводимое, надёжное укрытие для вашего автомобиля. Есть желание построить его своими руками — не робейте! Подберите себе напарника и приступайте, пока сезон.

Как пристроить гараж из газобетона к деревянному дому?

Пристройка гаража из газобетона к деревянному дому требует хорошего планирования, строительных знаний и соблюдения норм и стандартов. Вот основные шаги, которые вам следует рассмотреть при проектировании и строительстве:

1. Проектирование: Сначала разработайте подробный проект пристройки гаража. Учтите размеры гаража, его расположение относительно дома, входы и выходы, окна, вентиляцию и другие детали. Убедитесь, что проект соответствует местным строительным нормам и требованиям.

2. Разрешения и лицензии: Проверьте местные строительные нормы и требования относительно строительства гаража. Возможно, вам потребуется получить разрешения и лицензии на строительство.

3. Фундамент: Сначала подготовьте место для фундамента, который будет поддерживать гараж. Фундамент должен быть надежным и хорошо утепленным. Для пристройки к деревянному дому может подойти ленточный или свайно-винтовой фундамент.

4. Строительство стен: Используйте газобетонные блоки для возведения стен. Газобетон обладает хорошей теплоизоляцией и прочностью. Обратите внимание на правильное выравнивание и уровень стен.

5. Кровля: Сделайте крышу гаража, учитывая наклон и отвод воды. Для деревянного дома обычно используют крышу из профилированного металла или другие материалы.

6. Двери и окна: Установите ворота и двери гаража в соответствии с вашими потребностями. Разместите окна так, чтобы обеспечить естественное освещение.

7. Утепление и отделка: Утеплите стены и крышу гаража, чтобы обеспечить хорошую теплоизоляцию. После этого можно приступать к внутренней и внешней отделке в соответствии с вашими планами и предпочтениями.

8. Электричество и вентиляция: Убедитесь, что гараж имеет электричество для освещения и других электроприборов. Позаботьтесь также о хорошей вентиляции, чтобы избежать скопления запахов и влаги.

9. Завершение: По завершении строительства проведите инспекцию и убедитесь, что все выполнено в соответствии с проектом и нормами.

Для успешного строительства рекомендуется обратиться к профессиональным строителям или архитекторам, особенно если у вас нет опыта в строительстве. Это поможет избежать ошибок и обеспечить надежное и безопасное соединение гаража из газобетона с деревянным домом.
