Ручной плуг своими руками. Корпуса

По количеству корпусов плуги подразделяются на однокорпусные, двухкорпусные и многокорпусные. Каждый корпус состоит из нескольких элементов, включая лемех и отвал, которые являются рабочей частью плуга и оказывают влияние на качество и вид вспашки.

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

•

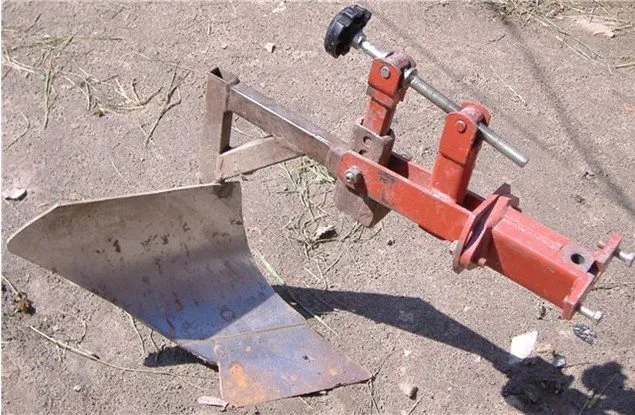

  Корпус с лемехом и отвалом

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

• Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).
  культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
• полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
• винтовые — хороши при возделывании целины — пласт оборачивают полностью;

•

  Виды корпусов лемешных плугов

• Безотвальные. Используются в засушливом климате для сохранения влаги и в регионах с риском ветровой эрозии.
• Вырезной. Пригоден для грунтов с небольшим пахотным горизонтом. Нижняя часть только рыхлится, не поднимаясь наружу, верхняя — снимается и отбрасывается на предыдущую борозду, в которой лежит взрыхленный при предыдущем проходе подзолистый слой.
• С почвоуглубителем. Применяют в основном на малоплодородных землях. Почвоуглубитель рыхлит подзолистый слой, что способствует увеличению толщины плодородного слоя.
• С выдвижным долотом. Используют на глинах, суглинках, почва с большим количеством камней. Долото, закрепленное на стойке перед лемехом не дает повредить режущую кромку. По мере стачивания, долото выдвигают вперед — для этого на нем есть специальные отверстия.

•

  Дисковый тракторный плуг

• Дисковый. С его помощью обрабатывают переувлажненные почвы, хорош он и при большом количестве корней.

Описание техники

Самый распространённый тип – это лемешной. Его конструкция довольно проста и стара, однако, достаточно эффективна. Есть и другие (дисковые, ротационные, комбинированные и чизельные). Вот какие виды тяговой силы сейчас используются:

• мотоблоки или минитракторы (наиболее часто);
• лошади (заметно реже). Их применяют там, куда трактор не заедет;
• канаты. Необходимы, когда нужно обрабатывать местность, на которой конь не справится (много болот, сильный уклон и т.д.).

Также есть плуги, работающие от электрической сети. Изготовить электро плуги своими руками вполне возможно, мотор подходящей мощности найти сейчас легко.

Составные части плуга делятся на две группы:

• рабочие (корпус, предплужник и нож);
• вспомогательные (рама, регулируемое по высоте опорное колесо, а также навеска, которой самодельный плуг для минитрактора или мотоблока крепится к своему движителю).

Принцип действия заключается в том, что плуг как бы «вспарывает» землю, затем переворачивает её, рыхлит и одновременно — создаёт борозду с аккуратными, ровными, стенками. Именно поэтому к остроте ножей предъявляются особые требования – ведь в противном случае, агрегат не сможет нормально выполнять поставленные перед ним задачи.

Обязательно почитайте: Самодельный снегоуборщик

Технические характеристики

Характеристики:

• глубина вспашки – от 16 до 30 см, (зависит от конструкции);
• угол установки лемеха — 22-30 ко дну борозды, 35-45 к плоскости борозды;
• ширина захвата – 25-100 см.

Окучник ручной. Окучник для картофеля ручной

Картошка всегда считалась одним из основных овощей на кухне. Её используют для приготовления первых, вторых блюд, десертов и т.д. Выращивание этого овоща связано с большими трудозатратами, потому что для получения хорошего урожая необходимо несколько раз за сезон окучить картофельные кусты.

Благодаря окучиванию, улучшается доступ кислорода к корням, разрушаются каналы в земле, вследствие чего меньше испаряется влага, а также увеличивается количество клубней.

Окучивание кустов выполняется на дачных участках механическим способом с помощью тяпки. Однако, это длительный и тяжёлый процесс.

Для помощи фермерам и огородникам, специализирующимся на выращивании картошки, создан специальный инструмент, который называется окучник.

Достоинства и недостатки окучников

Использование механизмов всегда позволяет повысить производительность труда на фермерских и дачных участках.

Окучник ручной

Преимущества:

• уменьшает трудовые затраты и повышает эффективность работы фермера;
• может быть многофункциональным инструментом, который дополнительно может использоваться для рыхления почвы, посадки картошки, а также во время сбора урожая;

• Недостатки:

• чтобы использовать приспособление, необходимо его приобрести, а, значит, потребуются материальные затраты на покупку и дальнейшее обслуживание;
• при работе с устройством необходимо соблюдать правила техники безопасности.

Типы картофелеокучников

В зависимости от конструкции, различают следующие виды устройств:

• листерный;
• дисковый;
• пропеллерный.

Дисковой окучник

Пропеллерные механизмы позволяют перемещать землю, находящуюся в междурядиях, в бороздки.

Наиболее распространены листерные и дисковые устройства.

Листерные механизмы

Интересно! Приспособления данного типа выпускаются с фиксированной шириной захвата. Иначе они называются плужковые, так как внешне напоминают плуг.

Производятся с регулируемым углом атаки (угол наклона режущей части окучника к земле) и фиксированным.

Регулируемые позволяют изменять глубину рыхления и, соответственно, площадь захвата.

Достоинства устройства:

• потребляет меньше энергии, по сравнению с дисковыми устройствами;
• более простое по конструкции;
• цена меньше, чем на дисковое устройство;
• имеет небольшой вес, поэтому отлично работает на маломощных механизмах (мотоблоках и культиваторах).

Листерный окучник

Недостатки:

• плохо работает на влажной и тяжёлой почве;
• посадка картофеля должна быть только ровной, со строго фиксированной шириной междурядий.

Дисковые окучники

Конструктивно состоят из двух дисков с заточенной кромкой. При движении окучника диски вращаются и измельчают почву. Они имеют выпуклую форму. За счёт такой формы одновременно и рыхлится почва, и формируется земляной валик.

Диски через шариковые подшипники прикрепляются к стойкам, которые расположены на горизонтальной рамке-держателе.

Обратите внимание! Их можно регулировать по вертикали, реже – по горизонтали. При вертикальной регулировке изменяется угол поворота дисков, за счёт чего изменяется и количество земли, которое нужно для формирования гребня. Горизонтальная регулировка перемещает диски по вертикали (поднимает или опускает). Таким образом, выполняется настройка угла атаки.

Достоинства:

• более качественное выполнение окучивания, гребни получаются ровнее и выше;
• можно использовать при разной ширине междурядий;
• позволяет выполнять окучивание по более тяжёлой почве.

Дисковый окучник можно использовать при разной ширине междурядий

Недостатки:

• более высокая цена;
• более высокое потребление топлива.

В зависимости от объёма выполняемых работ и степени механизации, окучиватель для картофеля бывает:

• ручной;
• автоматизированный.

Факт! Ручные – предназначены для выполнения только окучивания, автоматизированные – используются для выполнения нескольких видов работ: окучивание, рыхление, посадка, сбор урожая.

Ручной – перемещается за счёт того, что человек толкает или тянет за собой механизм.

Автоматизированный картофелеокучник представляет собой дополнительное подвесное приспособление для мотоблока, культиватора или трактора.

Окучник для картофеля ручной

Позволяет выполнять обработку картофельных грядок, вне зависимости от наличия мотоблока или трактора. Для ручных типов наиболее распространены конструкции листерного и дискового механизмов.

Особенности вспашки при помощи квадроцикла

Владельцы частного участка по достоинству оценят преимущества вспашки и боронования при помощи четырехколесной мототехники. Обычный трактор не всегда способен обеспечить качественную подготовку почвы. Участок может быть совсем небольшим, поэтому этот вид транспорта попросту не сможет на нём развернуться. Квадроцикл обладает меньшими габаритами и большей маневренностью, поэтому это транспортное средство становится отличным помощником в хозяйстве.

Плуг для квадроцикла не отличается по конструкции от аналогичного приспособления для трактора, которое обычно применяется в промышленных масштабах. Отличие заключается в размере приспособления для вспашки, а также в количестве ножей. Плуг для четырехколесника обычно имеет в комплекте только один нож, а в редких случаях два.

Ножи закреплены на прицепной раме, которая опирается на одно или два колеса. На вездеход монтируется лебедка, при помощи которой можно поднимать или опускать раму. Присоединение ее происходит при помощи фаркопа.

Ручной плуг для посадки картофеля своими руками. Плуг для посадки

Посадить картошку без лопаты поможет ручной плуг. Чтобы изготовить его cвоими руками, придется приложить некоторые усилия. Но их стоит затратить, так как устройство получается универсальным – плуг используют не только для высадок картофельных грядок, а также для последующего окучивания кустов и рыхления междурядий.

Так как в изготовлении конструкции используются трубы пустотелые и листовой металл, понадобятся сварочное оборудование, горелка на газу или паяльная лампа, болгарка.

Чтобы создать универсальный способ посадки картофеля, следуют такому алгоритму:

• метровую трубу диаметром 2,5 см заполняют песком и закрывают заглушками;
• сгибают под угол в 10-15 градусов на расстоянии 30 см от края, применив паяльную лампу; получают стойку, на чертеже обозначенную позицией 3;
• сняв заглушки, высыпают песок (он необходим только для аккуратного загиба трубы);
• из кусков металла формируют двухотвальный рабочий элемент с подрезающим ножом и закрепляют снизу стойки болтами, под которые в трубе предварительно высверливаются отверстия;
• сверху в трубу вставляют рукоятку управления 4 и фиксируют болтом 12; на рукояти должно быть несколько отверстий, чтобы получилась телескопическая выдвижная система;
• передней тяге 5 придают форму, как указано на чертеже, и приваривают к стойке; позиции 9, 10 указывают наличие роговой рукоятки;
• кронштейнами 7 и 8 к тяге и стояку крепят талреп 6, позволяющий регулировать уровень атаки ножа.

Ручной плуг с тягой

Для удобства управления плугом у основания рукоятей тяги можно закрепить нашейно-подмышечную прочную ленту (позиция 11). Она позволит ведущему работнику равномерно распределять свои усилия при прохождении с плугом по участку.

Ручной окучник для картошки. Самодельный ручной окучник из велосипеда

Окучивать картофель и грядки собственноручно очень сложно, однако изготовленный самодельно окучник значительно упрощает жизнь фермеру. Схема создания агрегата весьма проста.

Принцип действия

Ключевой частью ручного окучника является культиватор либо плуг. Именно он будет делать то, что вручную делают тяпкой или мотыгой – вспахивать грунт. Этот плуг при помощи своего острого конца («носа»), незначительно зарывается в почву и распределяет её по бокам от себя, засыпая землёй картофельные ряды.

Если в качестве окучника выступает самодельная модель из велосипеда, то культиватор будет закреплён на его раме. Немного изменив структуру агрегата, хватаясь за руль, можно управлять устройством, направляя его в нужную сторону. Само же движение окучника осуществляется за счёт одного-единственного колеса в передней части рамы.

Более кратко можно изложить суть работы ручного окучника следующим алгоритмом:

• культиватор врезается в землю;
• управляющий аппаратом при помощи руля направляет окучник в нужную сторону и двигает его вперёд;
• движение осуществляется за счёт имеющегося колеса.

Что понадобится для создания окучника?

Первым делом потребуется определённое оборудование и материалы:

• рама ненужного велосипеда (обязательно с рулём и одним колесом 26-28 дюймов);
• приспособления для сварки;
• ключи для гаек и болтов (если культиватор будет прикручиваться к креплению).

Одновременно с этим понадобится немного терпения и умение работать со сварочным аппаратом.

Предварительные действия

Для начала подготавливается рама от велосипеда: руль, седло, педали, заднее колесо снимается. Второе колесо разбирается и очищается – нужен только металлический обод.

Металлический обод лучше входит в почву, отчего окучник получит гораздо большую устойчивость и манёвренность, чем с резиной. Управлять таким агрегатом станет в значительной мере проще.

Процесс создания окучника

Процесс изготовления можно разделить на 5 этапов:

1. Крепление на заднем колесе обрезается так, чтобы в итоге был лишь «треугольник» от велосипедной рамы.
2. Культиватор будет размещаться вместо колеса, там его необходимо зафиксировать.
3. Прикрутите или приварите культиватор. Делать это следует качественно, ведь на эту часть окучника будет наибольшая нагрузка.
   Если культиватор будет прикручиваться, то затягивайте гайки максимально туго, иначе ручной окучник не протянет и пары дней. Именно здесь и приходят на помощь оба ключа: для болтов и гаек. Орудуя ими одновременно, удастся крепко и надолго закрепить детали.
4. Далее регулируется вынос культиватора (насколько он далеко/близко). Делается это с целью удобства в процессе окучивания, чтобы не спотыкаться о лопасти культиватора.
5. Заранее снятый руль туго закручивается на месте седла.

Создание культиваторной секции

Создать базовый культиватор довольно просто. По факту, это тот же самый плуг. Возле основания крепятся две пластины, которые образуют угол, направленный вперёд (в сторону колеса). Во время движения окучника пластины будут разделять почву на 2 части и окучивать поднятой землёй картофельные ряды.

Однако следует придерживаться следующих требований к данной детали:

• общая ширина лопастей должна равняться 2/3 от междурядья кустов картофеля;
• культиватор должен уходить под грунт на 10-15 см;
• угол лопастей должен быть близок к 90 градусам – таким образом они будут идеально подхватывать почву.

После проведения полного спектра работ, должен получиться полноценный ручной окучник, идеально делающий свою работу в ходе выращивания картофеля.

Чтобы более детально ознакомиться с устройством и понять, как правильно изготовить такой самодельный окучник, можно посмотреть следующее

Полезные советы

Если управлять окучником вдвоём, процесс окучивания значительно упростится и ощутимо повысится эффективность проделанной работы. Для работы ручным окучником в паре, нужно прикрепить к передней части агрегата обычный ремень.

К задней части можно прикрепить какой-либо груз. Таким образом улучшается врезание в грунт, отчего, опять же, повысится эффективность работы. Но одновременно с этим таким агрегатом будет сложнее двигаться вперёд из-за повышения массы.

Другие виды окучников

Существует множество схем создания окучников. Далее рассмотрим иные способы.

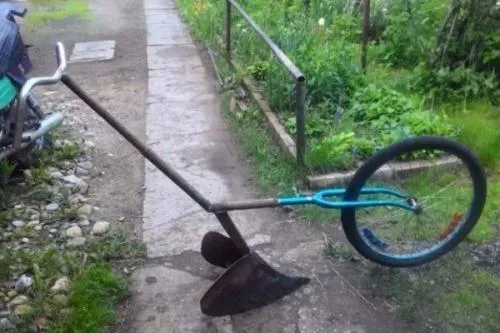

Из велосипедного колеса и вилки

Если имеется передняя велосипедная вилка и колесо к ней, то можно создать окучник и по такой технологии:

• 2 трубы нужно заварить под тупым углом;
• к длинной трубе крепится руль от велосипеда (разумнее будет его приварить, чтобы не слетел при работе);
• к стыку обеих труб, внизу, прикрепляется/приваривается культиватор.

Итоговый результат работы будет похож на это:

Создать такой окучник гораздо проще, чем упомянутый ранее. Однако для разных целей следует применять разные типы агрегатов.

Разновидности ручных окучников

Наибольшей популярностью сегодня пользуются два вида ручных окучников, которые отличаются своей конструкцией:
Самостоятельно проще всего выполнить окучник в виде плуга, который состоит из следующих составных частей:

• Двух дисковых отвалов.
• Двух стоек.
• Талрепов винтового типа.
• Поводка с Т-образной формой.

Садовый инструмент в виде плуга лучше всего использовать с мотоблоками, что позволит с легкостью удерживать такой окучник в борозде, при этом значительно ускоряется скорость обработки участка.

Ручной плуг своими руками чертежи. Ручной плуг своими руками

Во время работы корпус агрегата испытывает огромные нагрузки, его рабочая поверхность подвергается абразивному воздействию почвы. Поэтому для изготовления рабочих частей, нужно применять стальной металл толщиной 3−5 мм .

Конструкцию лемеха, желательно, предусмотреть съёмную, чтобы была возможность производить его заточку.

Учитывая все эти свойства эксплуатации оборудования , можно начинать изготовление отвала из углеродистой стали. Сделать его можно тремя основными способами:

1. Если поверхность отвала будет цилиндрической формы, то для изготовления заготовки нужной формы лучше воспользоваться листогибочным оборудованием. Заготовку из стали, вырезанную газосваркой или ножницами по металлу, подают га листогибочное оборудование под углом в 23−25 градусов и изгибают. Затем производят доводку строго по шаблону, который заранее вырезается из плотного картона.
2. Подойдёт для изготовления агрегата и металлическая труба диаметром 55−60 мм и толщиной стенок 4−5 мм. Вырезают из картона шаблон, накладывают его на трубу и отмечают размеры. Обрабатывают молотком и при необходимости доводят наждаком.
3. Этот способ самый трудоёмкий и требует специальной сноровки. Заготовку предварительно нагревают любым способом, но лучше в кузнечной печи, а затем выгибают по матрице.

Корпус агрегата изготавливают из листовой стали толщиной не менее 3 мм.

Опытные мастера рекомендуют вырезать все детали из картона, склеить их, выдерживая все размеры и углы. Только после того, как картонная модель полностью вас удовлетворит, можно приступать к работам по металлу.

Плуг односторонний

Наиболее простой для изготовления вариант. Одностороннее устройство можно сделать как цельным, в виде единого корпуса, так и разборным. Разборный вариант удобен тем, что позволяет снимать лемех для заточки. Лемех можно заменить диском от циркулярной плиты. Отвал обычно делают двумя способами. Первый из них требует использования отреза трубы, толщиной около пяти миллиметров и диаметром в пятьдесят сантиметров.

Из отреза вырезают заготовку, и с помощью угловой машинки для шлифования доводят до нужных размеров. Второй способ изготовления отвала предусматривает наличие стального листа, толщиной в четыре миллиметра, или баллона с той же толщиной стенки, но сечением около 50 см. При помощи сварочного аппарата или ножниц по металлу вырезается форма, и выгибается в виде цилиндра. Если есть отклонения от требуемых размеров, можно использовать молоток для доработки.

Любые чертежи предусматривают шесть составляющих элементов:

• Металлический диск или лемех,
• Основа,
• Пластина распорная,
• Щиток боковой,
• Отрез трубы для щитка,
• Полевая рабочая доска.

Устанавливается лемех обычно при помощи листа из металла и нескольких клиньев, скошенных под углом в двадцать пять градусов. Крепят путем двухточечной сварки, и ею же соединяют стойку и щиток боковой. Желательно сделать щиток выше нижнего краешка лемеха на сантиметр, края же щитка должны перекрывать краешек лезвия на пять или шесть миллиметров.

Лемех с отвалом скрепляют сваркой так, чтобы они были единым целым, без зазоров и неровностей. Образовавшийся между ними угол не должен превышать семи градусов. На боковую стойку крепят сваренные лемех и отвал, а саму стойку приваривают сначала к основанию, а затем к пластине распорной. В завершении углы лемеха приваривают к основанию. Все следы от сварки и швы зачищаются, а отвал с лемехом шлифуются.
