Ремонт в ванной комнате — это долгий процесс, начиная с создания дизайн-проекта и заканчивая установкой мебели и сантехники. В случае помещений с повышенной влажностью, владельцы особенно внимательны к качеству и эстетике отделки.

Если вас интересует вопрос об экране под ванну из гипсокартона, мы можем предоставить соответствующую информацию и рекомендации.

Согласно последним тенденциям в строительстве большинство коммуникаций или труб по возможности скрывается от глаз с помощью специальных конструкций, называемых коробами. Они должны надежно маскировать ненужные в интерьере элементы водопроводной и канализационной системы или проводки.

Чтобы довести внешний вид емкости для мытья до идеала, спрятав сифон или неказистые ножки, потребуется экран для ванны из гипсокартона. В этой статье мы расскажем, как выбрать материал для изготовления экрана, а также как его собрать своими руками.

Достоинства гипсокартона

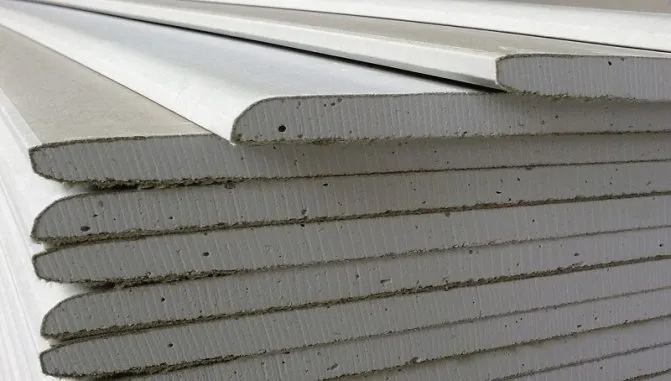

Гипсокартон – известный строительный материал, который удобно использовать для изготовления декоративного экрана для ванны, создания коробов, быстрого выравнивания стен или потолка. Он представляет собой прямоугольные листы картона, между которыми заключен гипсовый наполнитель. Этот материал ценится за следующие качества:

• Прочность. Гипсокартон обладает высокой прочностью, он не боится механических воздействий.



• Легкость обработки. Для работы с гипсокартоном не нужно обзаводиться дорогостоящим инструментом. Разрезать лист своими руками можно обычном острым ножом, а зафиксировать на каркасе с помощью шуруповерта, специальных саморезов.
• Гибкость. Из этого материала мастера создают даже криволинейные экраны и закругленными углами. Чтобы придать листу нужную форму, его обрабатывают игольчатым валиком и мочат. Во влажном состоянии гипсокартон легко гнется.
• Разнообразие отделки. На финишном этапе работы экран для купели из гипсокартона можно покрасить, отделать декоративной штукатуркой или облицевать керамической плиткой, чтобы создать целостный образ во всем помещении.
• Доступная цена. Листы гипсокартона и профиль, необходимый для фиксации, стоит недорого, потому тот материал чаще всего используется для изготовления экранов под ванну своими руками.

Обратите внимание! В ванной влажный микроклимат, потому отделочные материалы, используемые для работы, постоянно находятся в прямом или опосредованном контакте с водой. Поэтому для изготовления экрана под ванну своими руками используют влагостойкий гипсокартон, который маркируется аббревиатурой ГКЛВ и окрашивается в зеленый или голубой цвет. Толщина листа должна быть 10-12 мм, в зависимости от вида облицовки.

Теперь мы можем начать сам монтаж экрана под ванну

Собираем раму для короткой стороны ванны.

Этап 1

Берем 4 коротких бруска и соединяем их металлическими уголками при помощи шурупов.

Этап 2

В бруске, который необходимо будет закрепить к стене, надо просверлить два отверстия.

Этап 3

Теперь необходимо прикрепить раму с малой стороной к стене, при этом метизы (саморезы, шурупы, дюбели) необходимо подобрать в зависимости от типа стены(бетон, кирпич, блок и т.д).

Этап 4

Монтаж длинной рамы осуществляется аналогично предыдущему. Теперь своими руками надо соединить рамы между собой при помощи шурупов и шуруповерта.

Полезная рекомендация: Для придания конструкции экрана под ванну из гипсокартона большей жесткости не лишним будет прикрепить ее к полу ванной комнаты.

Разметка

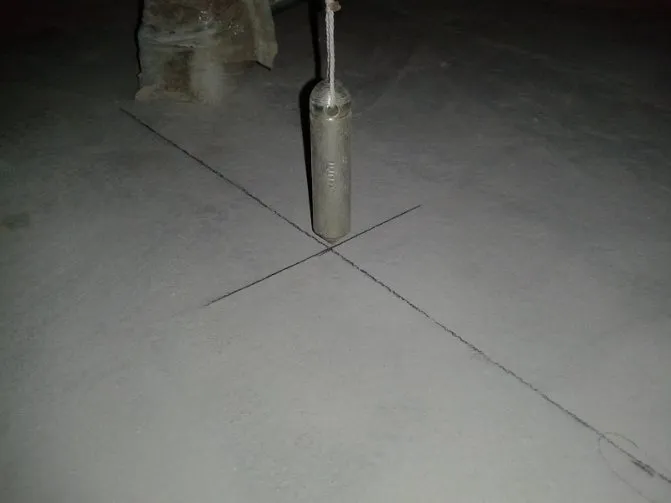

На начальном этапе работ по сборке гипсокартонного экрана под ванну необходимо выполнить точную разметку. Эта операция выполняется, чтобы качественно раскроить листы гипсокартона, нарезать металлический профиль, а также избежать перекосов и грубых ошибок в монтаже. Чтобы правильно разметить будущий экран, пользуются следующей схемой:

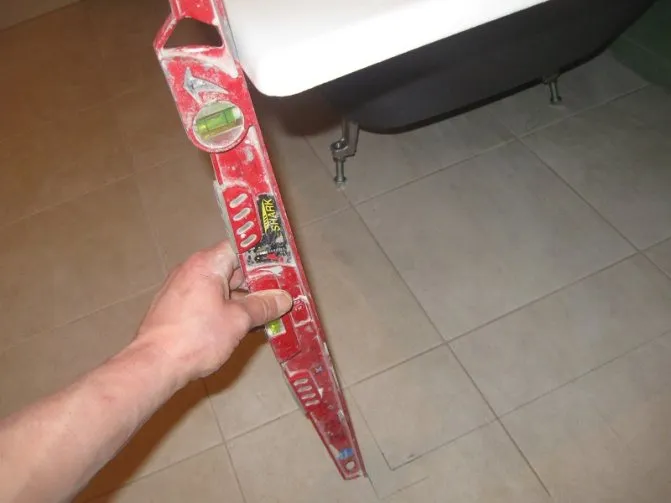

1. С помощью строительного уровня от края бортика ванны опускают вертикали в 3-5 точках на пол помещения. Эти точки соединяют в прямую и размечают ее маркером. Получившая линия будет служить границей, за которую не должен выходить экран.



2. Чтобы определить место крепления каркаса, от границы экрана необходимо отступить расстояние, равное сумме толщины отделки и листа гипсокартона. При расчетах учитывают, что толщина керамической плитки с плиточным клеем составляет 10 мм, а толщина профиля марки CD47 – 47 мм.
3. Определяют количество вертикальных стоек каркаса, а затем отмечают место их расположения.



Важно! Изготовляя экран из гипсокартонных листов своими руками, не забывайте о ревизионных окнах. Чтобы после завершения работы можно было свободно добраться до канализационного выхода, водопроводных труб или других важных коммуникаций при авариях и поломках, не демонтируя конструкцию в декоративном экране делают отверстия, в которые вставляют специальные ревизионные окошки с дверкой. Количество и расположение ревизий нужно определить на этапе разметки.

Нюансы, которые необходимо учесть при проектировании экрана из гипсокартона под ванной

• На профиле нельзя экономить, тем более что требуется его не так много. Металл профиля должен быть высокого качества и большой жесткости, так как плитка достаточно тяжелая. Кроме того, если будет предусмотрена полочка в изголовье ванной, то будет существовать возможность, что на нее сядут или наступят, поэтому каркас должен выдерживать высокие нагрузки.
• Для доступа к коммуникациям и возможности использовать пространство под ванной для хранения, к примеру, бытовой химии в экране необходимо предусмотреть люки доступа. Они могут быть сделаны скрытыми.
• Если в ванной планируется мыть детей, животных, проводить мелкую стирку и тому подобные работы, которые потребуют стоять лицом к ванной, то лучше предусмотреть внизу центральной части экрана небольшую нишу. Она позволит удобно расположить ноги и облегчит доступ к ванной. Конструкция экрана станет немного сложнее и потребует больше времени для монтажа, но комфорт при эксплуатации компенсирует эти затраты.

Применение гипсокартона для обшивки лестницы

Недостатки экрана под ванну из гипсокартона

Как бы ни был хорош материал, у него есть недостатки и ГКЛ не исключение:

• как бы ни был обработан ГКЛ для влагостойкости, он не выдерживает длительного контакта с водой;
• гипсокартонные конструкции не выдерживают больших нагрузок.

Как видим, недостатков немного и все их можно устранить, применив ту или другую технологию установки гипсокартона. Кроме этого нужно купить влагостойкий материал. Виды гипсокартона:

• обычные плиты, который используют в сухих, проветриваемых комнатах, цвет у этих плит серый;
• влагостойкий материал зеленого цвета, для влажных помещений с перепадами температур;
• огнестойкий ГКЛ – листы розового цвета, обработанные специальными составами, которые повышают огнестойкость ГКЛ.

Как только мы определились, что нам нужно купить влагостойкий ГКЛ, стоит рассмотреть, что нужно подготовить перед началом монтажа. Нам понадобится материал и стандартный набор инструмента.

Экран из гипсокартона под плитку в ванной. Разновидности экранов по особенностям консрукции

По этому критерию выделяют следующие группы:

Безусловно, глухие экраны смотрятся аккуратно и эстетично, но это небезопасный вариант, грозящий появлением в ванной сырости и плесени. А в квартире городского многоэтажного дома его и вовсе лучше не рассматривать.

• Глухие экраны или имеющие лишь ревизионное окошко для доступа к системе слива. Как говорилось выше – это далеко не лучший вариант конструкции, особенно для ванной в квартире многоэтажки. При большом желании подобный экран допустим в ванной частного дома, где полностью отсутствует риск залить соседей снизу. Но в этом случае следует быть готовым к возможности проявления плесени из-за плохо вентилируемого пространства в условиях повышенной влажности.

Оптимальным вариантом будет конструкция, позволяющая добраться до любого уголка пространства под ванной.

• Стационарные, съемные, раздвижные варианты или с полностью распахивающимися дверцами. Стационарно, скажем, может быть установлен каркас, на котором будут закреплены съемные или открывающиеся детали конструкции.

Каркас под ванну, имеющую криволинейные формы, лучше всего изготавливать из металлического профиля, на который затем фиксируются съемные детали декоративной обшивки.

• Экраны могут быть прямыми или криволинейными. Прямые конструкция обустраиваются под ванну, имеющую традиционную прямоугольную форму. Более сложные же варианты придется устанавливать под современные акриловые модели, например, угловые.

Неплохим и легко реализуемым вариантом является монтаж под ванну влагонепроницаемой шторки. Шторку можно назвать самым доступным, не лишенным преимуществ способом закрыть неприглядный вид пространства.

• Конструкции могут быть каркасными или же выполненными из одного материала. Для обустройства каркаса могут быть применены металлические профили или деревянный брус.

Как сделать экран под ванну своими руками

Далеко не всегда по общему виду того же экрана можно догадаться о том, как его делать. Те, кто имеет хоть какой-то опыт в ремонтно-строительных работах, вероятно, сообразят, но вот рядовые люди — вряд ли. Чтобы сориентироваться было проще, выложим несколько фото-отчетов об изготовлении самодельных экранов для ванной разного типа и вида.

Из профиля и гипсокартона

Изготовление экран под ванну из гипсокартона происходит в три этапа: сначала собирают каркас, затем обшивают его гипсокартоном, а потом на клей кладут плитку.

Порядок работ такой:

• На полу и стенах делают разметку.
• Нарезают куски профиля по размерам.
• Крепят нижнюю направляющую из ПН 27*28 к полу дюбелями.
• Устанавливают боковые планки из ПН 27*28. Высота — от пола до бортика. Их крепят к стенам, в основном — дюбелями.
• Из профиля ПН27*28 отрезают кусок, равный тому, что лежит на полу. Этот кусок пойдет под бортик ванны. Его опирают на установленные ранее боковые стойки. В результате получилась рама. Пока она закреплена только с трех сторон. Сверху ничем не зафиксирована. Ее закрепим позднее.
  Этот каркас сделан под выемку, которая идет вдоль всей ванны
• Из профиля 27*60 нарезают стойки. Их высота — расстояние от пола до бортика ванны. Стойки вставляют в полученную раму, крепят к полу. Расстояние между стойками — 35-40 см. Желательно также сделать горизонтальные перемычки примерно на середине высоты. Так конструкция будет более жесткой. Если горизонтальную перемычку не ставить, при нагрузке экран может сломаться (если кто-то упрется коленом).
  Вид с другого ракурса
• Не забудьте поставит стойки под выбранный люк, а также под выемку для ног.
• Когда весь каркас собран, берем баллончик с монтажной пеной, запениваем верхний профиль.
• Когда пена полимеризовалась, устанавливаем люк.
• Влагостойкий гипсокартон грунтуем с двух сторон (можно покрасить масляной краской).
• Нарезаем по размерам, монтируем на каркас.
• Стыки листов можно не промазывать, но можно и зашпаклевать.
  Экран из плитки под ванну готов
• Разводим клей для плитки (для влажных помещений), укладываем плитку.
• Через сутки после укладки затираем швы.

Экран под ванну из гипсокартона готов.

Интересный вариант более жесткой конструкции экрана пол ванну есть в этом видео. Он точно не сломается даже при значительных нагрузках. А всего то и надо, что закрепить стойки к корпусу ванны. Для этого на жидкие гвозди клеят к стенке ванны кусок профиля. Потом к этому профилю фиксируют стойки при помощи коротких отрезков.

Для криволинейной ванны

При изготовлении экрана под изогнутую ванну главная задача — повторить ее плавные изгибы. В данном случае можно использовать тоже оцинкованный профиль для гипсокартона ПН 27*28. Вместо гипсокартона поставить ЭППС (экструдированный пенополистирол) толщиной 50 мм, высокой плотости (желательно самый плотный). Так как нелинейную форму имеют чаще всего акриловые ванны, им требуется более надежная опора, чем лист гипсокартона. Экструдированный пенополистирол высокой плотности — достаточно жесткий материал, который выдержит давление стенок ванны, заполненной водой.

Также нужна будет болгарка или ножницы по металлу, два-три баллона с монтажной пеной. Порядок работ такой:

• Профиль ПН 27*28 нужной длины (измерить борт ванны) нарезаем, оставив целой только одну полочку. Разрезы делаем примерно через 3 см.
• Нарезанный профиль прикладываем на край ванны, один край крепим скотчем.
• Плавно и постепенно придаем профилю требуемую форму. Согнув небольшой участок, проклеиваем его скотчем к бортику. Важно правильно повторить форму.
• Закончив изгибать, берем скотч и проклеиваем профиль с той стороны, где нарезаны лепестки. Их надо надежно зафиксировать. Чтобы форма не изменилась, проклеиваем два раза.
  Устанавливаем куски ЭППС
• Снимаем скотч, который крепит профиль к бортику ванны.
• Крепим его на полу (дюбелями) . Чтобы отделка экрана была вровень с бортиком, профиль надо сдвинуть вглубь на некоторое расстояние. Это расстояние равно сумме толщин плитки (измерьте сами), плиточного клея (2-3 мм в среднем) и шпаклевки (2-3 мм).
• Крепим отрезки профиля к стенам.
• Нарезаем ЭППС на полосы небольшой ширины. Точно сказать какой сложно — зависит от кривизны изгибов.
• По месту сегмент ЭППС подрезаем под нужные размеры. Заводим его снизу в профиль, сверху — под бортик ванной. Вверху, чтобы плитка тоже не торчала, с лицевой стороны ставим прокладки требуемой толщины.
• Выставив пластину вертикально, заполняем пеной промежуток между стенкой ванны и ЭППС. Чтобы лист пена не сдвинула, он должен стоять прочно, позаботьтесь о том, чтобы прокладки надежно фиксировали его в требуемом положении.
• Так постепенно выставляем экран, оставив место под лючок ревизии.
• После полимеризации пены излишки срезаем. Ставим ревизионный люк выбранной конструкции.
  Перед шпаклевкой
• Шпаклюем. Лучше брать шпаклевку водостойкую. После высыхания — шкурим.
• Укладываем плитку. Для криволинейных ванн подходит или очень небольших размеров плитка или мозаика.

Данная методика подходит для изготовления своими руками экрана под акриловую ванну. Монтажная пена будет поддерживать стенки а также их утеплять. В такой ванне будет долго держаться тепло.

Экран под ванну из ПВХ панелей

Долговечным это изделие не назовешь, но зато строится быстро и затраты — мизерные. Потребуются две планки ПВХ панелей, стартовые направляющие для них, уголки, жидкие гвозди. Из инструментов — линейка или рулетка, полотно пол металлу, ножницы.

В результате получился вот такой экран под ванну

Для удобства пользования стенки наклонены внутрь. Эта конструкция определила порядок сборки: если приклеить профиля — сразу, вставить в них ПВХ планки не получается. Потому сначала собираем стенку из пластика в профиль, потом всю стенку ставим на место, приклеивая профиль (наносим клей, чуть отодвинув стенку назад, потом ее придвигаем на место). Такой фокус удался с короткой торцевой стенкой.

Собираем стенки из ПВХ панелей

С длиной стенкой пришлось делать по-другому. Сначала собрали по месту все куски в единое полотно (без стартового профиля внизу). Планки опирались на пол и выемку бортика. Потом под готовую стенку просунули направляющую. Это стало возможным так как планки нарезаны на 1-2 мм короче чем необходимо. Вообще, все размеры измерялись очень точно, все планки имеют одинаковую длину. Стенка стоит надежно и без клея. Ее не стали клеить, так как она длинная, и как вернуть ее на место — непонятно.

Осталось заделать стыки со стенами и доделать угол экрана. Тщательно измеряем кусок, которого не хватает, переносим размеры на пластик, отрезаем. Вырезанные детали ставим на место.

Закрываем угол

Теперь надо облагородить стыки. Под планки, которые примыкают к стенам подсунуты направляющие профиля. Их можно было поставить сразу при монтаже — меньше было бы проблем.

Стык закрыт отрезком стартового профиля

Вот с уголком пришлось повозиться. Надо одновременно загнать в него две плоскости. Удалось это только при помощи стальной линейки. Времени ушло много.

Этот угол отнял много времени

Сделать этот экран под ванну своими руками несложно. Только обращаться с ним надо осторожно — пластик продавливается очень просто. Еще минус данного варианта — отсутствие ревизионного люка. Как будут проблемы — придется разбирать часть.

Изготовление и установка экрана под ванну

Завершив ремонтные работы в ванной комнате и установки всех сантехнических устройств, новую ванну необходимо закрыть экраном. Эта работа несложная и доступна практически каждому. Чтобы избежать лишних трат на вызов специалиста, изучите наши рекомендации по изготовлению экрана из гипсокартона своими руками.

Данная конструкция экрана — сборная, значит, начинать надо с каркаса. Для его изготовления понадобятся отрезки деревянного бруса, 40×40, крепеж, состоящий из шурупов и металлических уголков. Бруски необходимо приставить к углам ванны и прикрепить шурупами к стене.

Делаем экран под ванну из гипсокартона.

Сделаем экран в несколько этапов.

1 этап

Начать необходимо с разметки.

2 этап

На стене отмечаем линию, она должна пройти от одного из углов ванны до пола.

3 этап

На расстоянии 2,5 см от начерченной линии рисуем новую линию, параллельно первоначальной. Новая линия должна быть обращена внутрь ванной. Приложив отвес к выступающиve углу ванной, отмечаем на полу точку.

4 этап

От данной точки на полу надо начертит квадрат, обращенный внутрь ванны. Размер квадрата 2,5 на 2,5 см.

5 этап

От обращенного на ванну угла, нарисованного на полу квадрата , по направлению к линиям на стенах проводим по одной линии.

6 этап

Теперь необходимо подготовит для каркаса бруски, из подготовленного для этого бруса. Бруски должны быть следующих размеров:

1. Для вертикали каркаса необходимо 4 бруска одинаковой длинны, равной расстоянию от нижнего бортика ванной до пола.
2. Для короткой горизонтали необходимо 2 бруска. Длина должна быть равна линии, нарисованной на полу параллельно короткой стороне ванны и минус 80 мм (нам необходимо учесть двойную ширину бруска).
3. Для длинной горизонтали расчет линии аналогичен, но вычитаем 120 мм, учитываем тройную толщину бруска при дальнейшей сборке.

Теперь мы можем начать сам монтаж экрана под ванну

Собираем раму для короткой стороны ванны.

Этап 1

Берем 4 коротких бруска и соединяем их металлическими уголками при помощи шурупов.

Этап 2

В бруске, который необходимо будет закрепить к стене, надо просверлить два отверстия.

Этап 3

Теперь необходимо прикрепить раму с малой стороной к стене, при этом метизы (саморезы, шурупы, дюбели) необходимо подобрать в зависимости от типа стены(бетон, кирпич, блок и т.д).

Этап 4

Монтаж длинной рамы осуществляется аналогично предыдущему. Теперь своими руками надо соединить рамы между собой при помощи шурупов и шуруповерта.

Полезная рекомендация: Для придания конструкции экрана под ванну из гипсокартона большей жесткости не лишним будет прикрепить ее к полу ванной комнаты.

Изготавливаем панели из гипсокартона для экрана под ванну

Материал, который понадобится для изготовления обеих панелей экрана под ванну, — гипсокартон с влагостойкими свойствами. Как правило, его окрашивают в светло–зеленый цвет. Также нам будут нужны металлическая защелка–замочек и навесные петли для крепления дверцы смотрового люка.

Далее мы должны сделать разметку на листе гипсокартона. Для этого удобно использовать непосредственно большую и малую панели будущего экрана. Габариты малой равны размеру соответствующего (меньшего) каркаса, а длина второй панели больше самой рамы на 56 мм, 40 из которых — ширина бруска, а еще 16 — толщина гипсокартона малой панели.

После того, как разметка выполнена, надо отрезать намеченные части с помощью острого строительного ножа.

Непосредственно перед монтажом большей панели к самой раме не забудьте сделать отверстие квадратной формы — ваш смотровой люк. Длина, ширина и расположение его будут зависеть от размеров керамической плитки (которая непременно украсит вашу рукотворную работу). Для выпиливания отверстия можно использовать электрический лобзик.

Важно: лючок должен быть напротив сливной трубы и трапа.

Теперь можно приступить к финальной сборке. Навешиваем дверцу на петли и крепим защелку.

Галерея работ

• __TITLE__

  __DESCRIPTION__

Последний штрих: соединяем обе панели экрана под ванну из гипсокартона с помощью шурупов. Соединить панели необходимо строго под прямым углом по отношению друг к другу.

И вот теперь вы можете тестировать конструкцию экрана для ванной из гипсокартона на механическую устойчивость.

Чтобы ваш новенький экран под ванну из гипсокартона, сделанный своими руками выглядел оригинально и безупречно сочетался с дизайном ванной комнаты, можно выполнить облицовку из керамической плитки. Смотрите ниже статьи по теме.

Другие видео по теме:

Видео: Как сделать нишу под ванной из гипсокартона?

Видео: экран для ванны , подготовка к уладке плитки

Специально для сайта Самостоятельный ремонт квартиры от А до Я.

Ремонт в ванной комнате сопряжен с определенными трудностями. Особенно это касается придания эстетичного вида самой ванной. Очень часто, чтобы сделать ремонт в данном помещении законченным, применяют специальный экран или нишу из гипсокартона под ванну. Конечно, пространство под ванной можно и не скрывать, но гораздо лучше будет замаскировать его под гипсокартонной нишей. Следует отметить, что такой экран под ванну из гипсокартона легко изготовить своими руками.

Как закрепить экран под ванну?

Экран под ванну обычно закрепляется на специальных ножках или каркасе, который устанавливается на рамку ванны. Для установки экрана под ванну необходимо выполнить следующие шаги:

1. Очистите поверхность, на которую будет крепиться экран. Убедитесь, что поверхность сухая и чистая.

2. Установите каркас или ножки для экрана под ванну. Обычно они поставляются в комплекте с экраном и могут быть присоединены к нижней части рамки ванны.

3. Подгоните экран под ванну и убедитесь, что он находится на нужной высоте и устанавливается ровно.

4. Закрепите экран на каркасе или ножках при помощи саморезов или других крепежных элементов, которые поставляются в комплекте.

5. Проверьте, что экран надежно закреплен и не подвижен.

Рекомендуется устанавливать экран под ванну с помощью профессиональных мастеров или соблюдать все необходимые меры безопасности, особенно если вы не имеете опыта работы с инструментами или не уверены в своих навыках.

Видео. Экран под ванну из плитки (парящий), + подсветка ниши для ног под ванной
