Слайд 1
План по дендрологии и чертеж для посадки. Преподаватель Н.Е. Яковенко читает лекцию на курсе «Основы проектирования объектов садово-паркового строительства» по специальности 35.02.12 «Садово-парковое и ландшафтное строительство».
» src=»/wp-content/uploads/content-img/2023/09/dendroplan-posadochnyj-chertezh-dlja-prezentacii-1.webp» width=»100%»>
Описание слайда:
Дендрологический план. Посадочный чертеж. Лекция по дисциплине «Основы проектирования объектов садово-паркового строительства» по специальности 35.02.12 «Садово-парковое и ландшафтное строительство» преподаватель Яковенко Н.Е.
Слайд 2
Описание слайда:

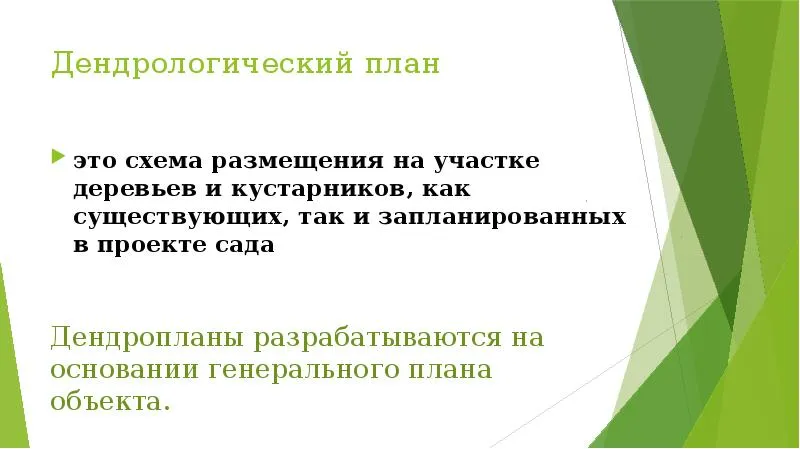

Дендрологический план это схема размещения на участке деревьев и кустарников, как существующих, так и запланированных в проекте сада
Слайд 3
Описание слайда:

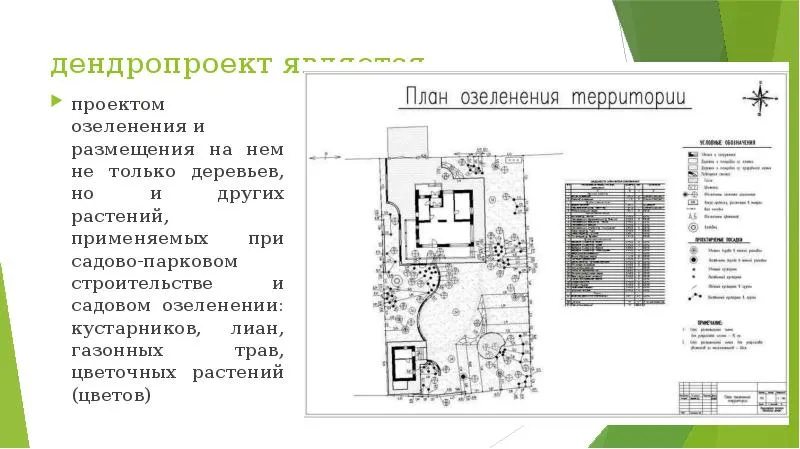

дендропроект является проектом озеленения и размещения на нем не только деревьев, но и других растений, применяемых при садово-парковом строительстве и садовом озеленении: кустарников, лиан, газонных трав, цветочных растений (цветов)
Слайд 4
Описание слайда:

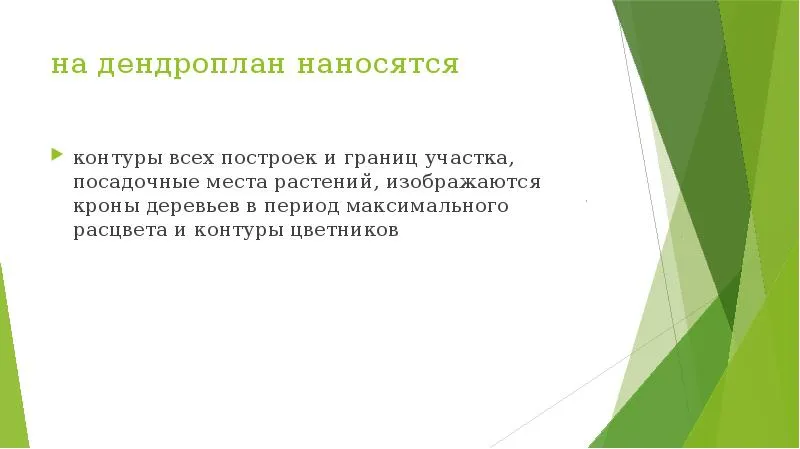

на дендроплан наносятся контуры всех построек и границ участка, посадочные места растений, изображаются кроны деревьев в период максимального расцвета и контуры цветников
Слайд 5
Описание слайда:

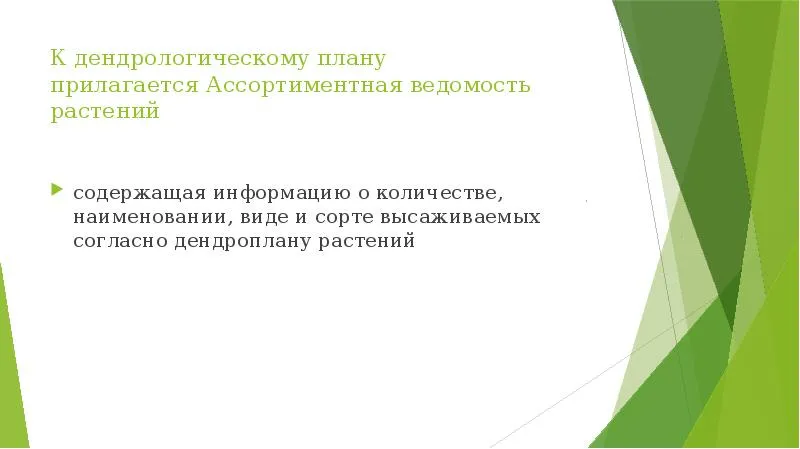

К дендрологическому плану прилагается Ассортиментная ведомость растений содержащая информацию о количестве, наименовании, виде и сорте высаживаемых согласно дендроплану растений
Слайд 6
Описание слайда:

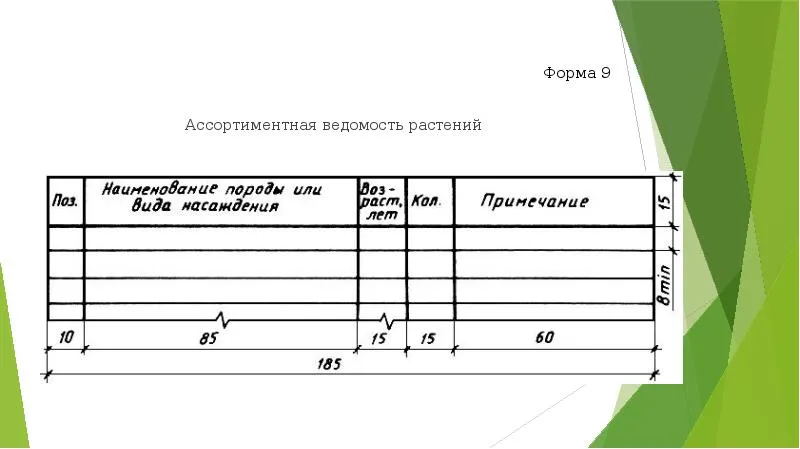

Форма 9 Форма 9 Ассортиментная ведомость растений
Слайд 7
Описание слайда:

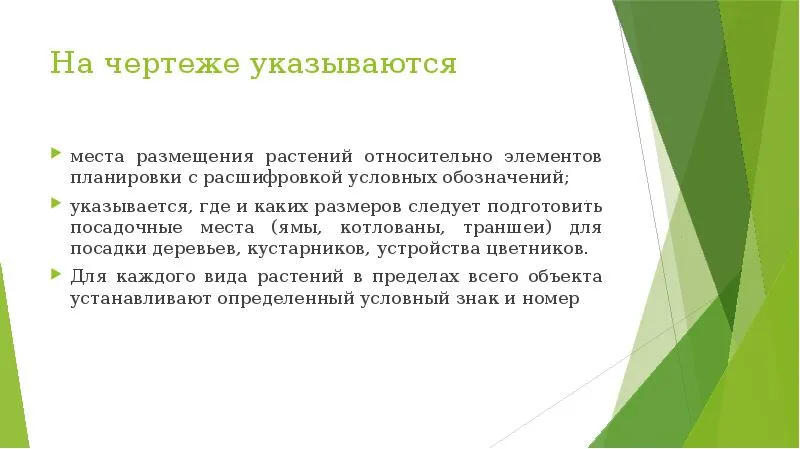

На чертеже указываются места размещения растений относительно элементов планировки с расшифровкой условных обозначений; указывается, где и каких размеров следует подготовить посадочные места (ямы, котлованы, траншеи) для посадки деревьев, кустарников, устройства цветников. Для каждого вида растений в пределах всего объекта устанавливают определенный условный знак и номер
Слайд 8
Описание слайда:

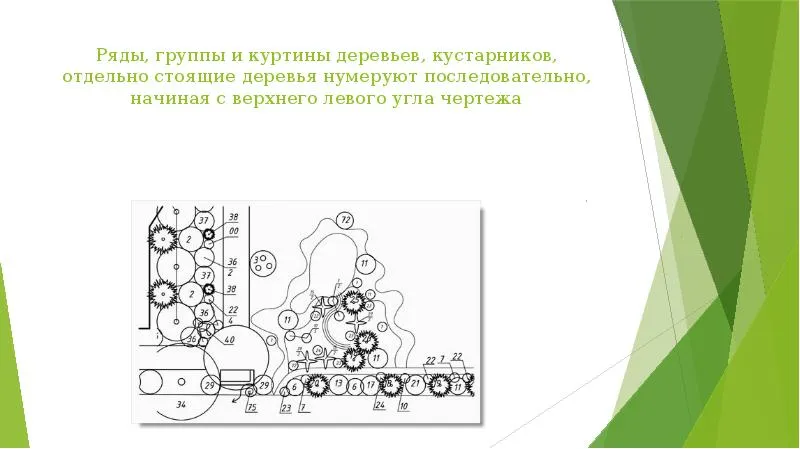

Ряды, группы и куртины деревьев, кустарников, отдельно стоящие деревья нумеруют последовательно, начиная с верхнего левого угла чертежа
Слайд 9
Описание слайда:

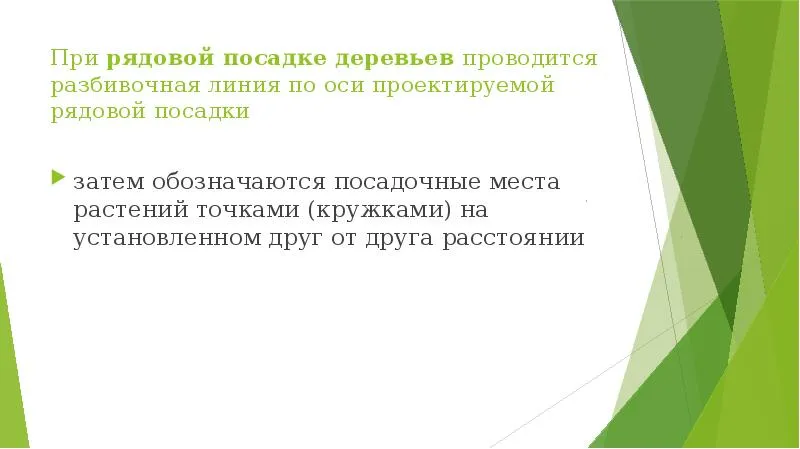

При рядовой посадке деревьев проводится разбивочная линия по оси проектируемой рядовой посадки затем обозначаются посадочные места растений точками (кружками) на установленном друг от друга расстоянии
Слайд 10
Описание слайда:

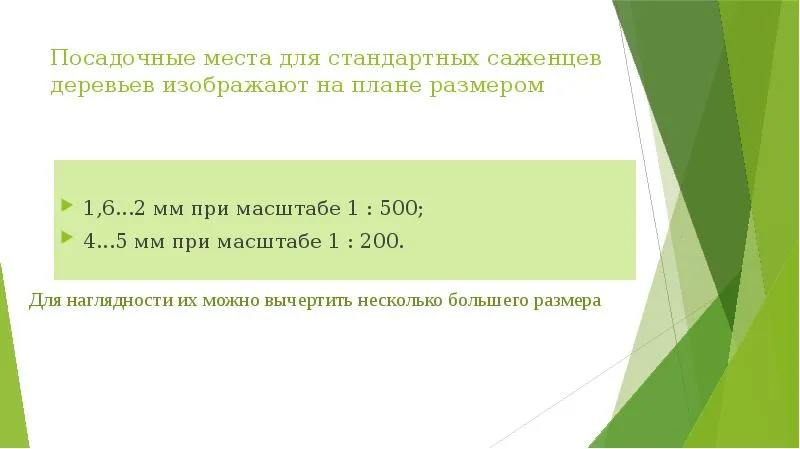

Посадочные места для стандартных саженцев деревьев изображают на плане размером 1,6…2 мм при масштабе 1 : 500; 4…5 мм при масштабе 1 : 200.
Слайд 11
Описание слайда:

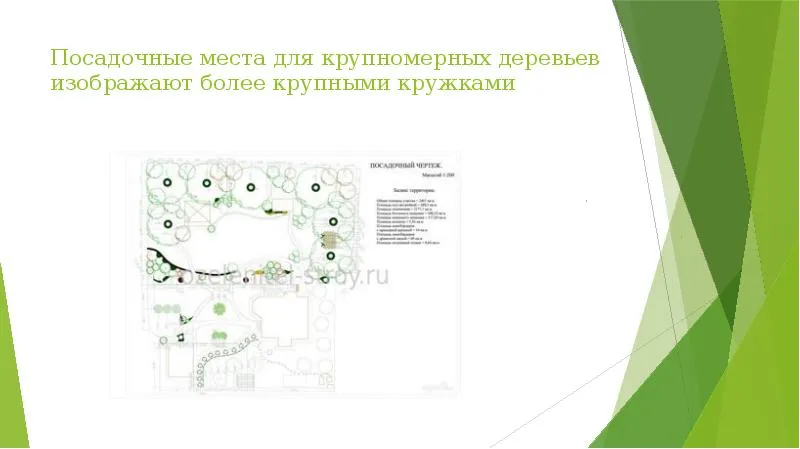

Посадочные места для крупномерных деревьев изображают более крупными кружками
Слайд 12
Описание слайда:

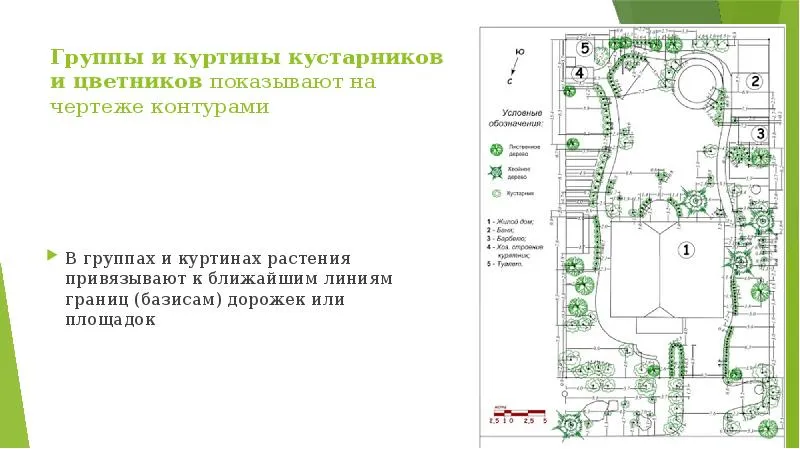

Группы и куртины кустарников и цветников показывают на чертеже контурами В группах и куртинах растения привязывают к ближайшим линиям границ (базисам) дорожек или площадок
Слайд 13
Описание слайда:

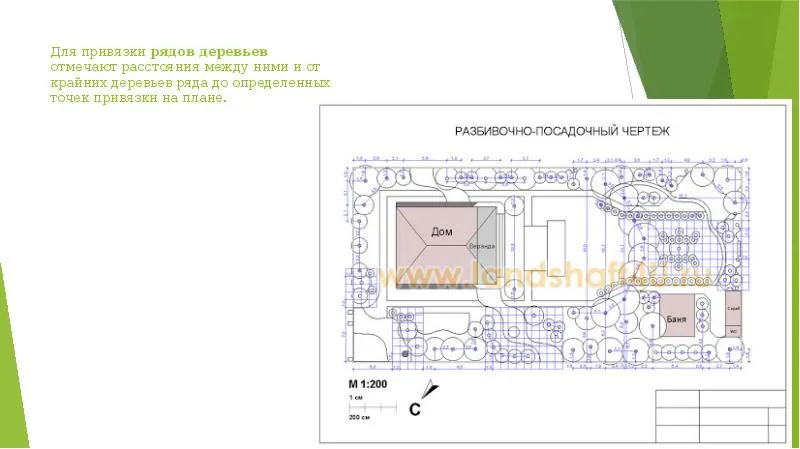

Для привязки рядов деревьев отмечают расстояния между ними и от крайних деревьев ряда до определенных точек привязки на плане.
Слайд 14
Описание слайда:

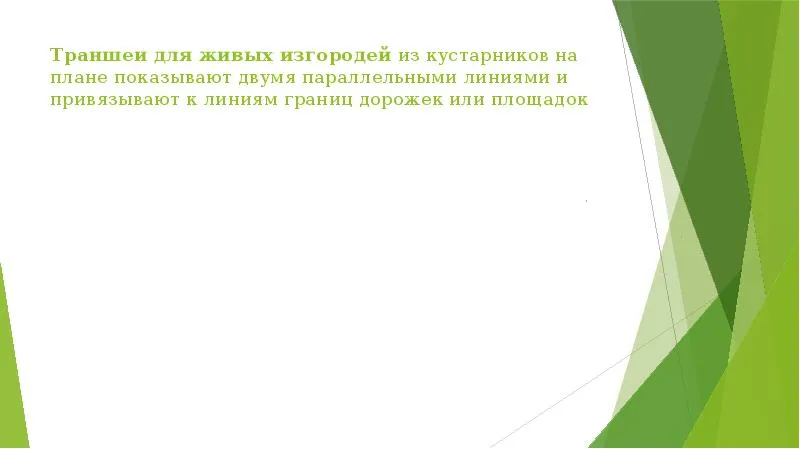

Траншеи для живых изгородей из кустарников на плане показывают двумя параллельными линиями и привязывают к линиям границ дорожек или площадок
Слайд 15
Описание слайда:

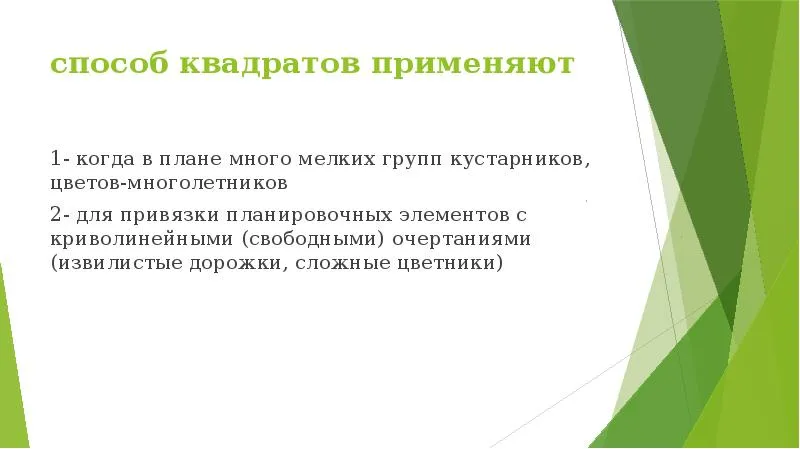

способ квадратов применяют 1- когда в плане много мелких групп кустарников, цветов-многолетников 2- для привязки планировочных элементов с криволинейными (свободными) очертаниями (извилистые дорожки, сложные цветники)
Слайд 16
Описание слайда:

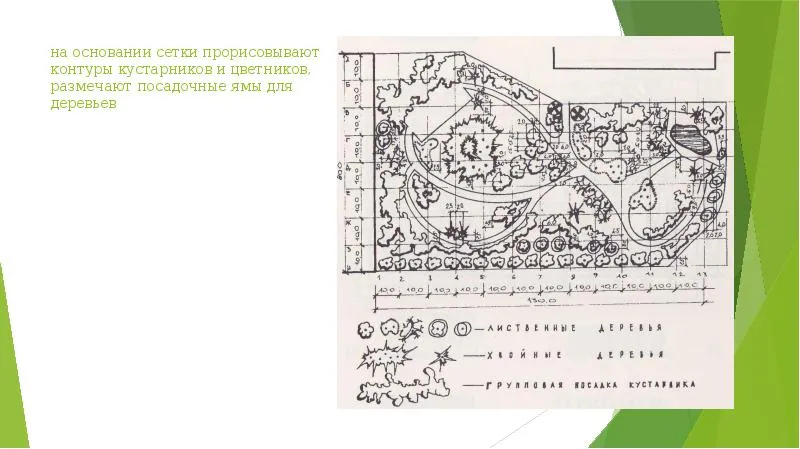

на основании сетки прорисовывают контуры кустарников и цветников, размечают посадочные ямы для деревьев
Слайд 18
Описание слайда:

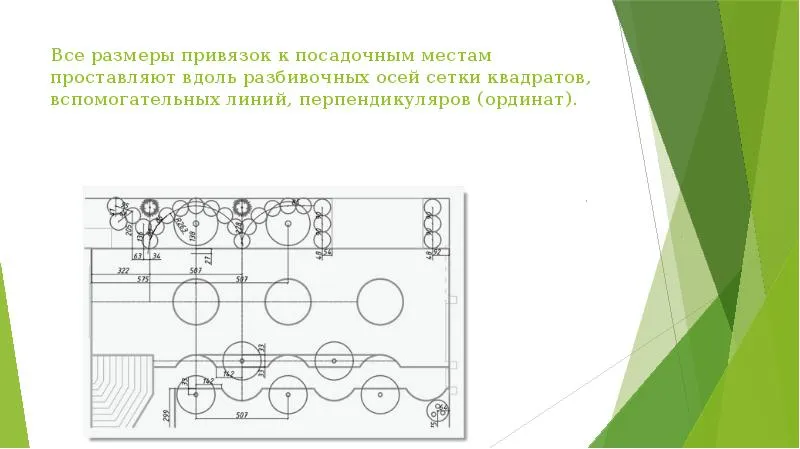

Все размеры привязок к посадочным местам проставляют вдоль разбивочных осей сетки квадратов, вспомогательных линий, перпендикуляров (ординат).
Слайд 19
Описание слайда:

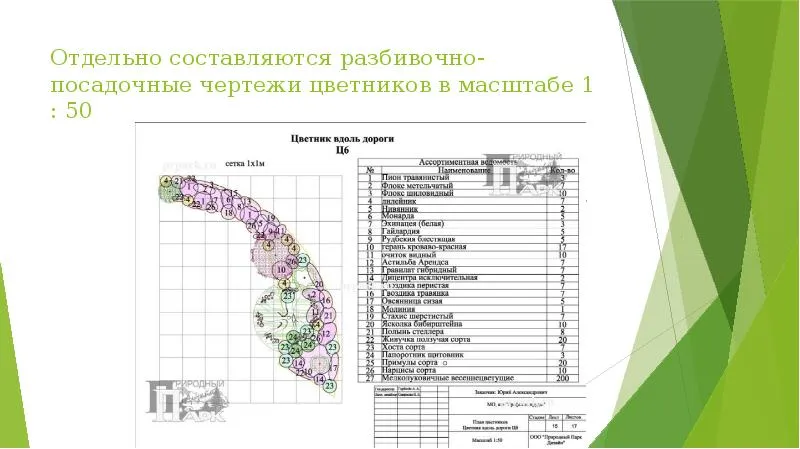

Отдельно составляются разбивочно-посадочные чертежи цветников в масштабе 1 : 50
