Обратные клапаны представляют собой разновидность промышленных клапанов, которые позволяют движению рабочей среды (газа или жидкости) только в одном направлении. Если рабочая среда попытается вернуться обратно, клапан автоматически блокирует обратное движение.
Обратные клапаны имеют две основные конструкции: шарнирные обратные клапаны (используются на трубопроводах больших диаметров) и обратные клапаны давления.

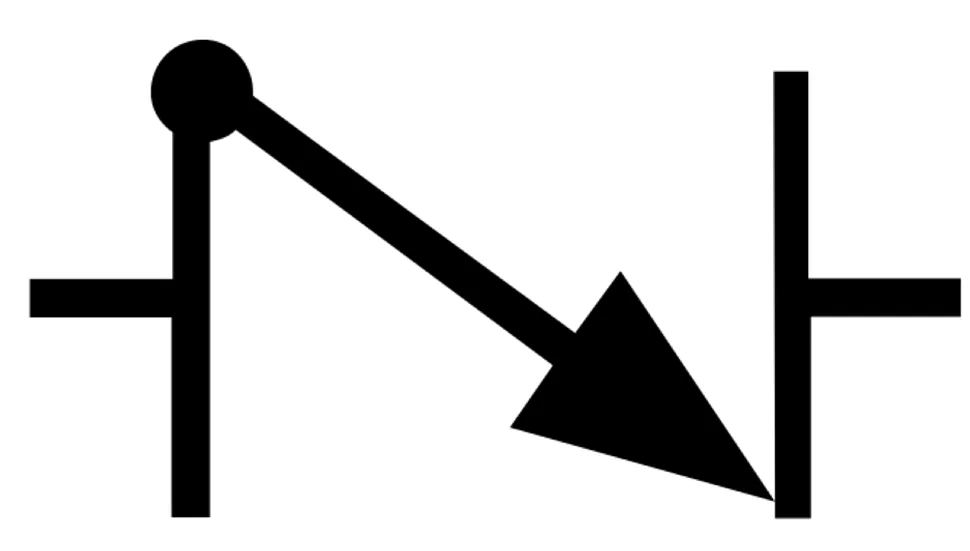

На схемах обратный клапан отображается следующим символом:
Ниже приведены общие конструктивные особенности.

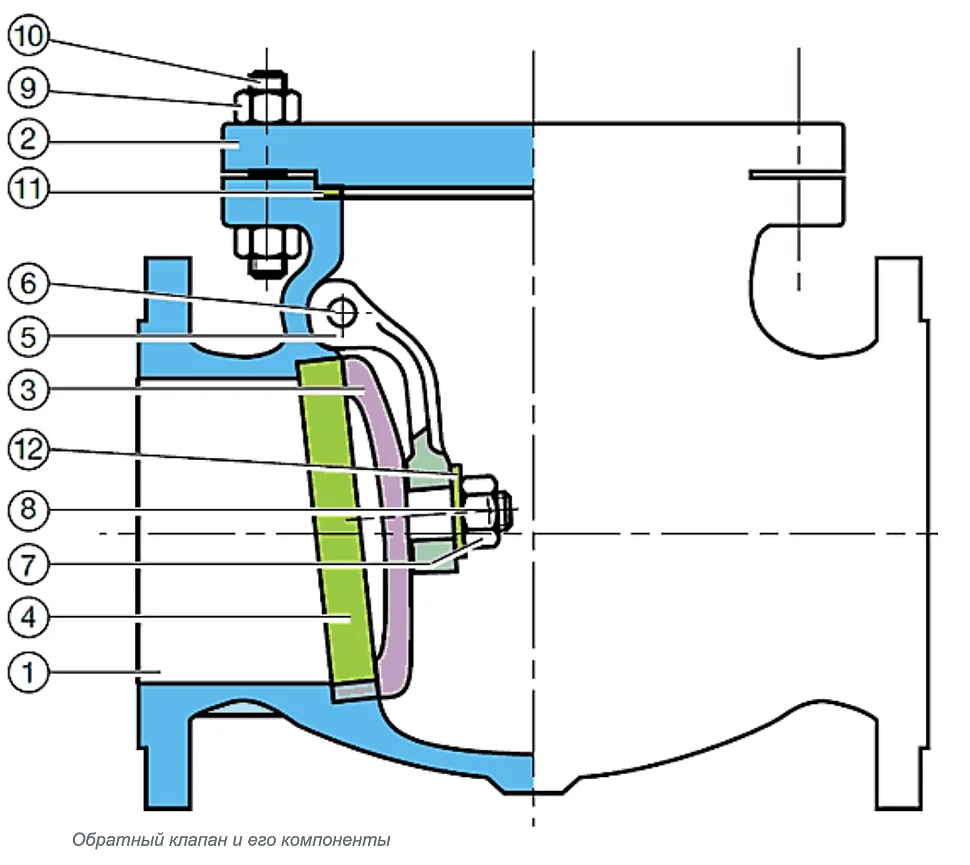

1 — корпус, 2 — крышка, 3 — диск, 4 — уплотнение, 5 — шарнир, 6 — штифт шарнира, 7 — гайка, 8 — шплинт, 9 — гайки, 10 — болты, 11 — прокладка, 12 — шайба
Есть восемь основных видов обратных клапанов:
- Двухстворчатый обратный клапан
- Поворотный обратный клапан

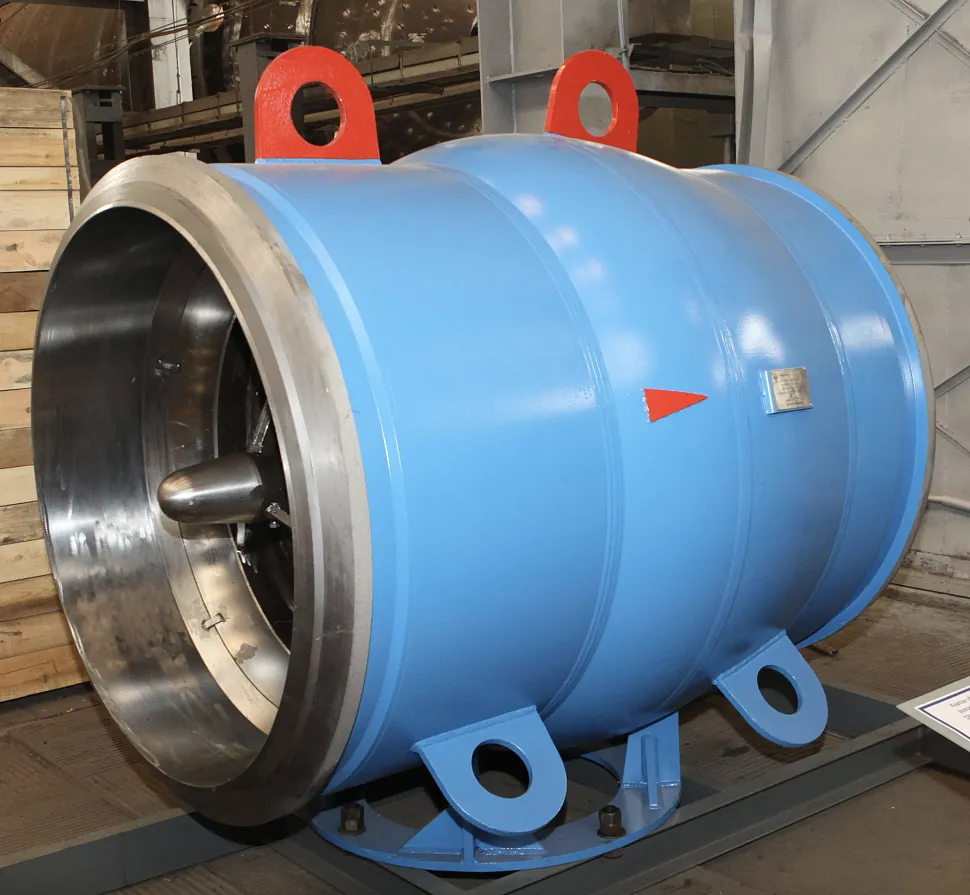

- Безударный обратный клапан
- Подъёмный обратный клапан
- Шаровой обратный клапан
- Сопловой обратный клапан
- Пружинный обратный клапан
- Клапан обратный с наклонным седлом
Рассмотрим каждый из видов детально.

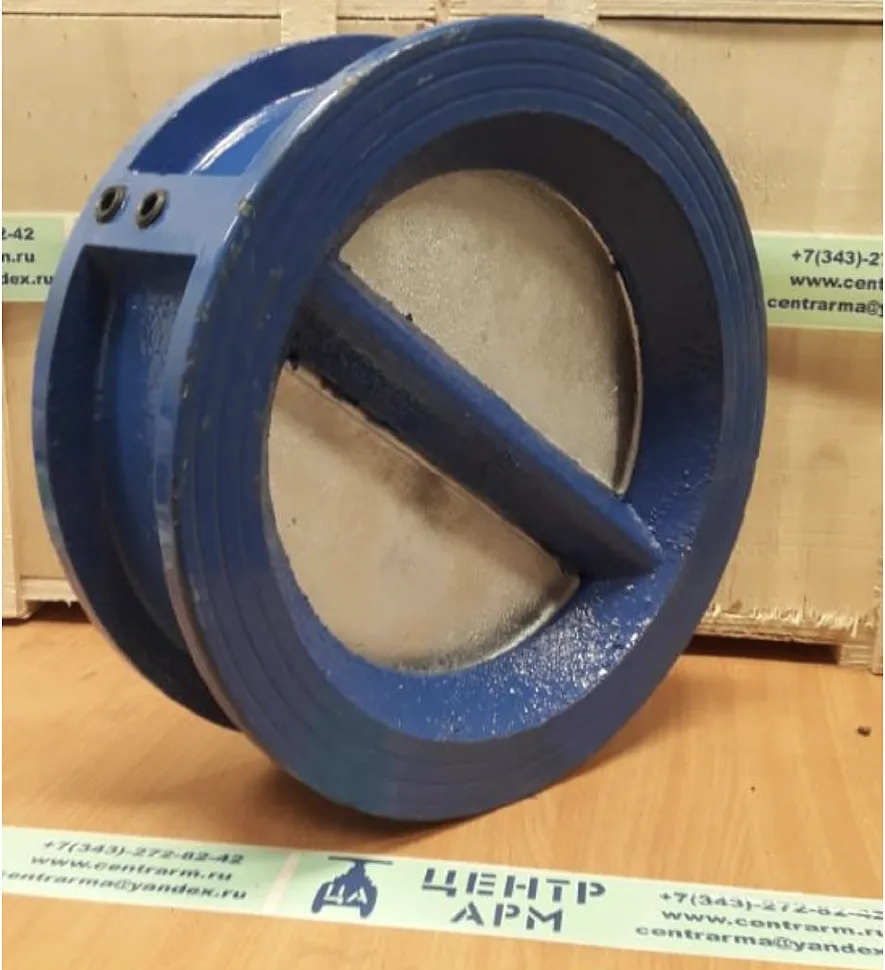

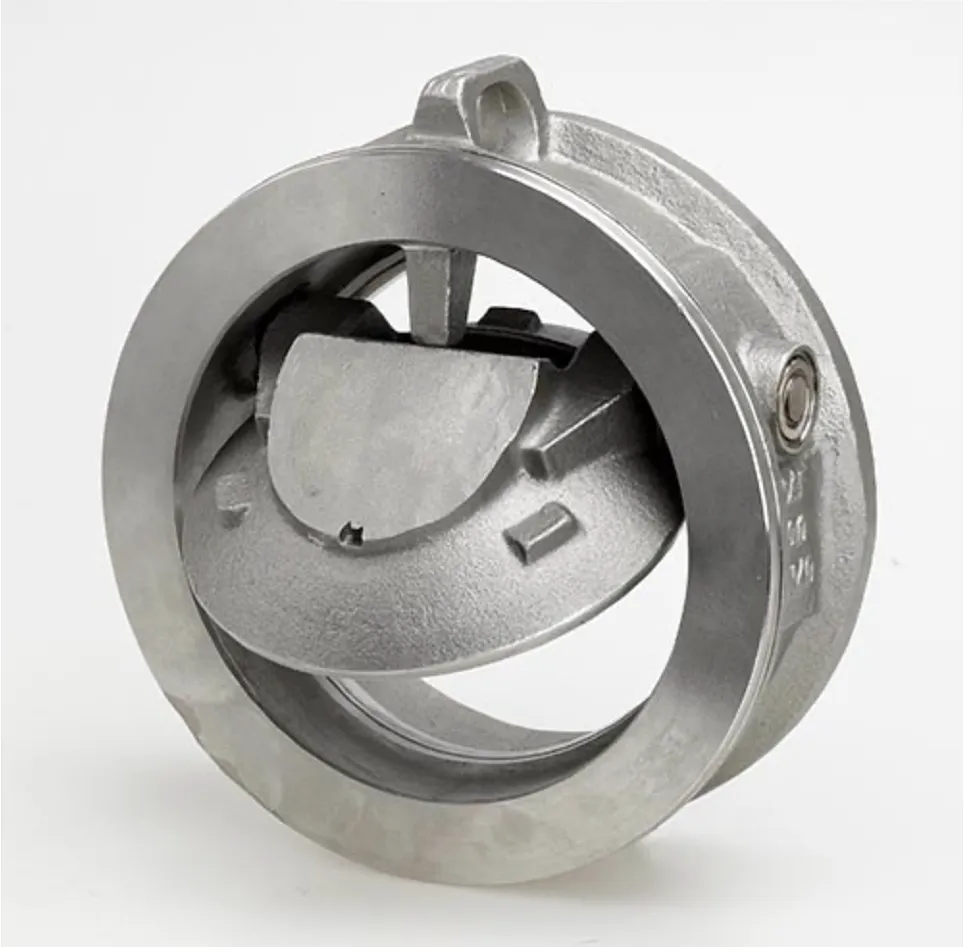

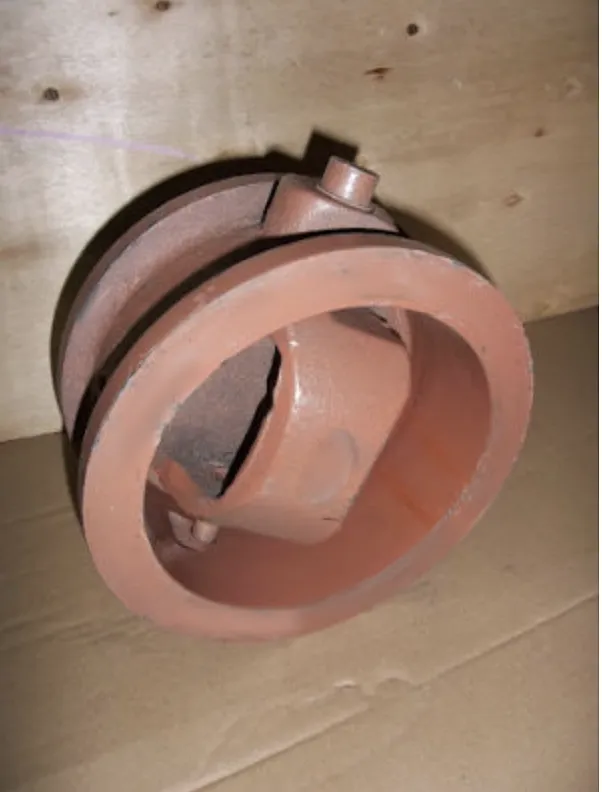

1) Двухстворчатый обратный клапан
Представляет собой диск, складывающийся пополам под воздействием потока жидкости. При отсутствии потока рабочей среды или при обратном движении потока, под действием собственного веса и возвратной пружины, створки диска возвращаются в исходное положение и блокируют трубопровод. Среди преимуществ можно отметить: простоту установки, компактные размеры, широкую сферу использования, возможность установки на вертикальных и горизонтальных участках трубопровода.
2) Поворотный обратный клапан
Такие клапаны ставятся только на горизонтальный участок трубопровода. Запирающий элемент (захлопка) поднимается вверх под воздействием рабочей среды, а при отсутствии потока опускается обратно. Из-за отсутствия пружины на захлопке, при опускании возможны удары о седло клапана, что со временем приводит к выходу клапана из строя и возможным гидроударам в системе. В связи с чем были изобретены безударные обратные клапаны.
3) Безударный обратный клапан
Запорная часть клапана соединена с корпусом короткой пружиной. Бесшумная работа изделия достигается за счет автоматического подпружиненного диска, который закрывается при скорости потока, близкой к нулю. Легкая конструкция диска с центральными направляющими обеспечивает надежную отсечку перед изменением направления потока и помогает свести к минимуму гидравлические удары и скачки давления.

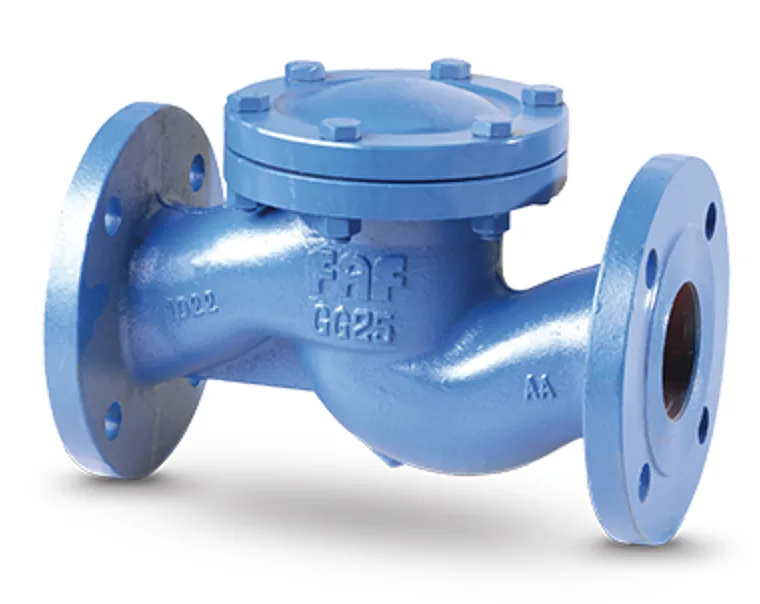

4) Клапан обратный подъёмный
Под крышкой клапана находится пружина с золотником (запорная часть). Представим, что поток жидкости (пусть будет вода) идёт справа налево. Вода идёт до золотника, поднимается его вверх и начинает переливаться налево. Именно поэтому данный вид клапана называется подъёмным. Обратно вода пойти не сможет, так как своим весом будет прижимать золотник к седлу клапана.

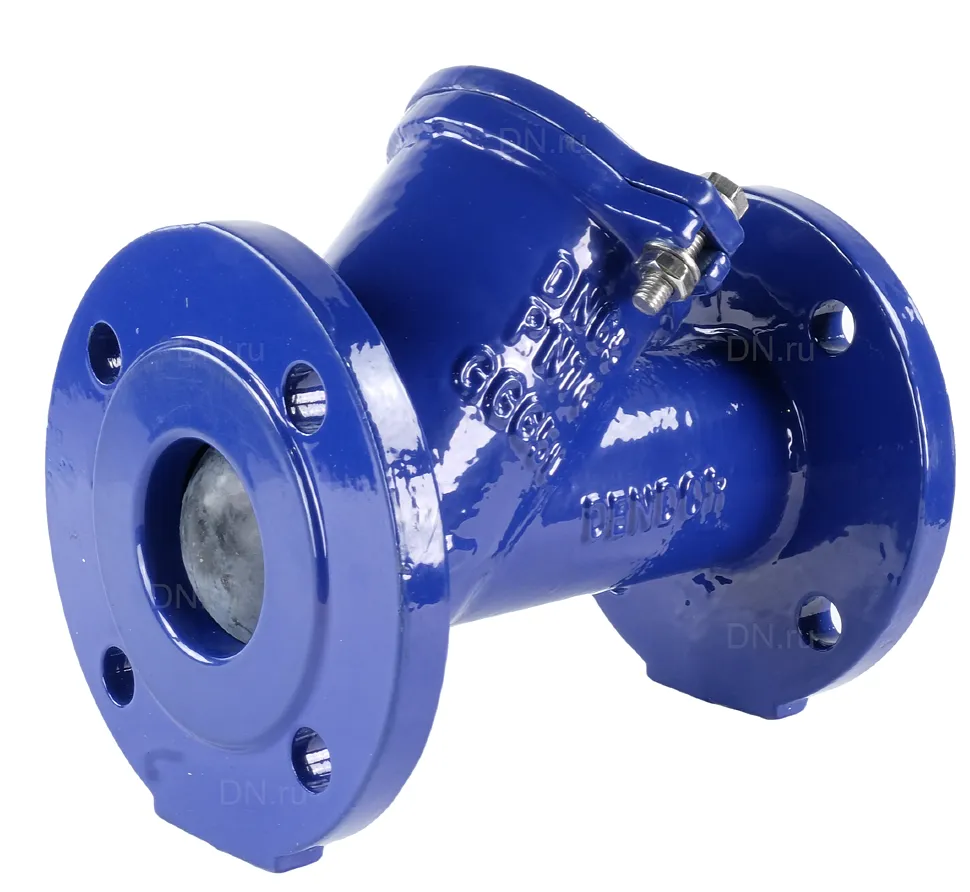

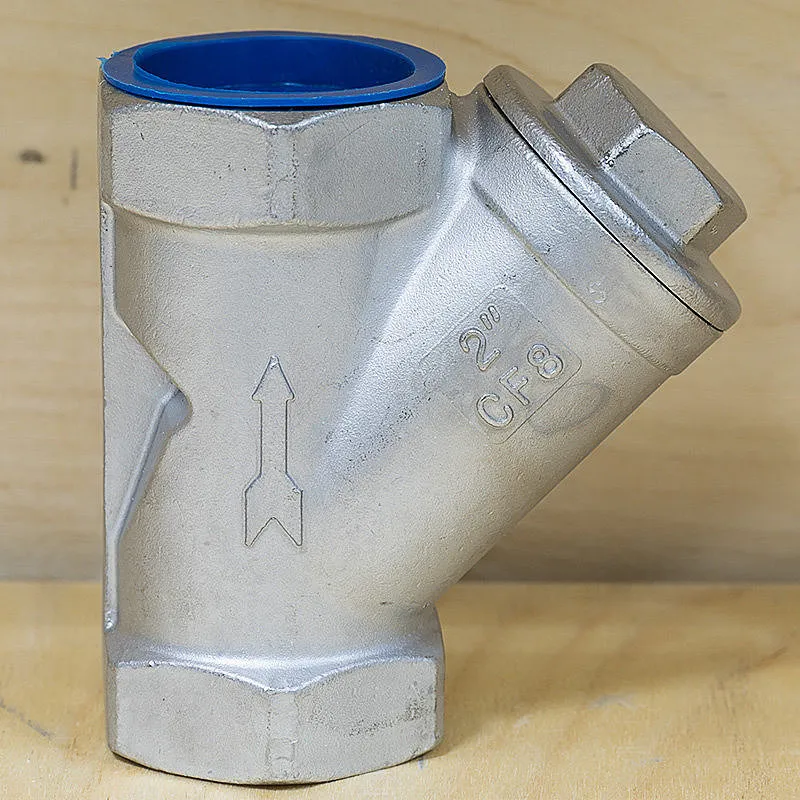

5) Шаровой обратный клапан
В данном случае в качестве запорного механизма служит шар, который поднимается наверх (в косую часть клапана), при отсутствии рабочей среды шар скатывается вниз и закрывает клапан.

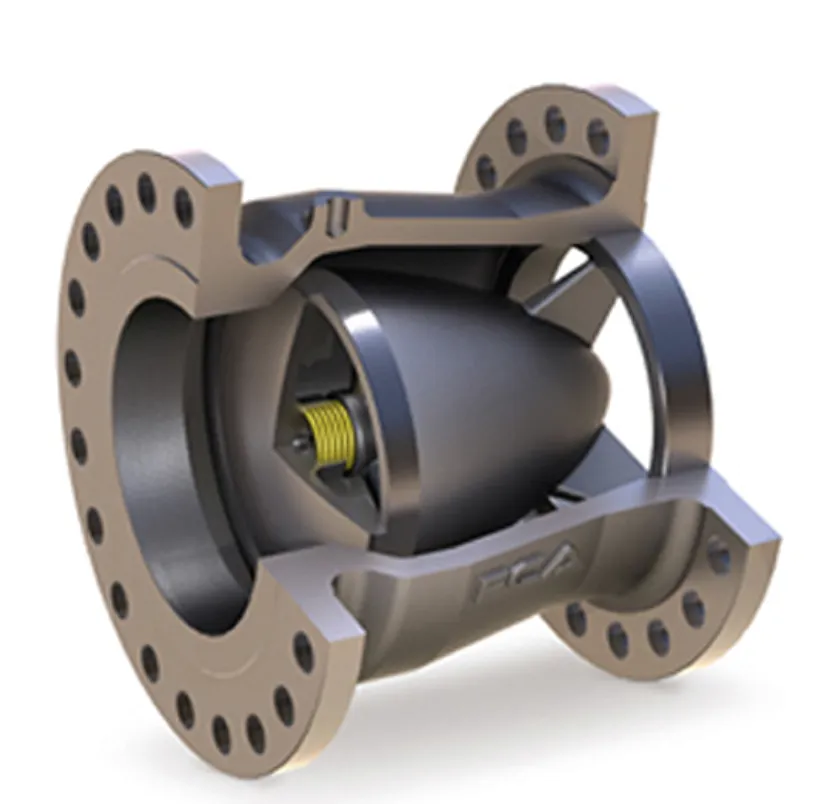

6) Сопловой обратный клапан
Такие клапаны динамично реагируют на изменение скорости потока проходящей среды и могут открываться не полностью, благодаря тому, что запорный механизм сделан в виде конуса.
7) Пружинный обратный клапан
Под воздействием рабочей среды поршень на пружине уходит в бок (или по направлению рабочей среды).
8) Клапан обратный с наклонным седлом
Благодаря форме диска, он как бы «плывёт» внутри потока рабочей среды. Когда поток уменьшается, диск начинает плавно закрываться, а обратный поток надежно прижимает диск к седлу. Если силы обратного потока не достаточно для герметичного закрытия, то часто на такие клапаны бывают в исполнении с рычагом и противовесом.
Как работает обратный клапан на вытяжке?
Обратный клапан на вытяжке – это устройство, которое позволяет контролировать направление потока воздуха в вытяжной системе. Он устанавливается на выходном отверстии вытяжки и открывается в направлении выхода воздуха наружу, а при обратном потоке воздуха закрывается, чтобы избежать обратного тока воздуха в помещение.
Работа обратного клапана на вытяжке основана на простой физической конструкции. Он обычно представляет собой механизм, состоящий из пружины и диска, который закреплен на оси и блокирует поток воздуха в направлении обратного потока.
Когда вытяжка включена, воздух проходит через клапан в направлении выхода в атмосферу. В этом случае пружина сжимается, и диск открывается, позволяя свободный проход воздуха через систему вытяжки. Когда вытяжка выключена, пружина возвращается в исходное положение, и диск закрывается, чтобы предотвратить проникновение воздуха в обратном направлении.
Обратный клапан на вытяжке важен для правильной работы вентиляционной системы, поскольку он позволяет контролировать поток воздуха в направлении выхода, а также защищает помещение от нежелательного воздушного потока в обратном направлении.
