Чертежи прямоугольной беседки своими руками: основы проектировки

Любой строительный проект требует тщательного планирования, и создание садовой альтанки или беседки не исключение. Конечно, наиболее простым путем является заказ чертежа прямоугольной беседки у профессиональных инженеров, однако с некоторыми навыками в строительных работах можно попробовать выполнить это задание своими силами.

Общая схема конструкции

Проектировка беседки

Определение размера

Прежде чем начать строить чертеж прямоугольной беседки, нам необходимо определить ее габариты:

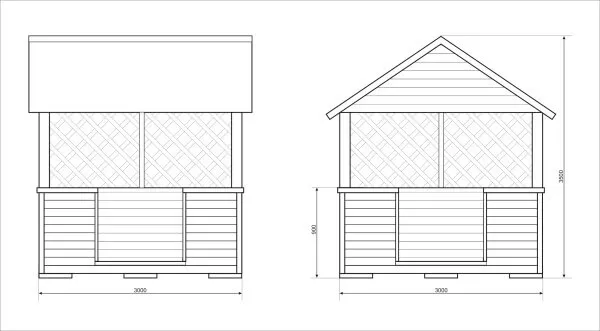

Вариант со стандартными размерами

Обратите внимание! Если планируется установка очага или барбекю, то в этом случае необходимо заложить в одном из торцов площадку примерно 2х3 м. Этот запас необходим для того, чтобы дым и жар от углей не мешали отдыху.

Выбранные размеры можно будет скорректировать в процессе построения подробного плана. Естественно, делать это нужно так, чтобы общие габариты не «вылезли» за пределы отведенной для сооружения площади на участке.

Когда с размерами определились, можно браться за линейку или за специальную компьютерную программу. В любом случае принципы, по которым мы будем вести построение, остаются неизменными.

Построение чертежа основания

Начинать проектировку нужно с построения схемы основания.

В качестве примера мы возьмем столбчатый фундамент из бетонных блоков 250х250 мм:

Устройство и внешний вид основания

Обратите внимание! Исходя из того, чтоб мы будем монтировать опоры 250х250 мм, шаг между центрами их гнезд при монтаже нужно будет делать 1500-1550 мм.

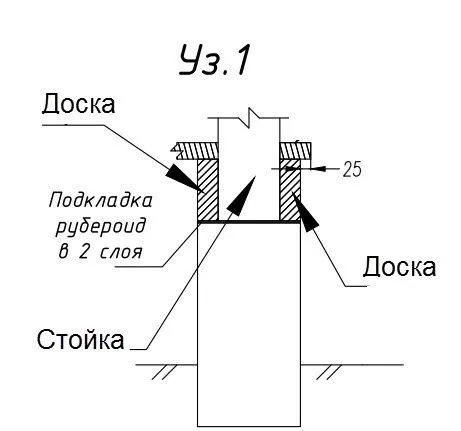

Узел крепления стойки

Отдельно следует рассмотреть ситуацию с установкой стационарной печи или мангала. Если масса этих устройств будет велика, то пол, сделанный по обычной технологии, может не выдержать. Именно поэтому под печь стоит залить отдельный фундамент, обозначив его на чертеже.

Разработка деталей каркаса

Когда схема основания готова, можно переходить к построению каркаса. В большинстве случаев чертежи прямоугольной беседки строятся в нескольких проекциях (вид по длинной и вид по короткой стороне), что позволяет получить представление об общем виде готового сооружения.

Для начала, как и в случае с основанием, вычерчиваем общие контуры строения. Здесь необходимо правильно подобрать высоту.

Оптимальные параметры таковы:

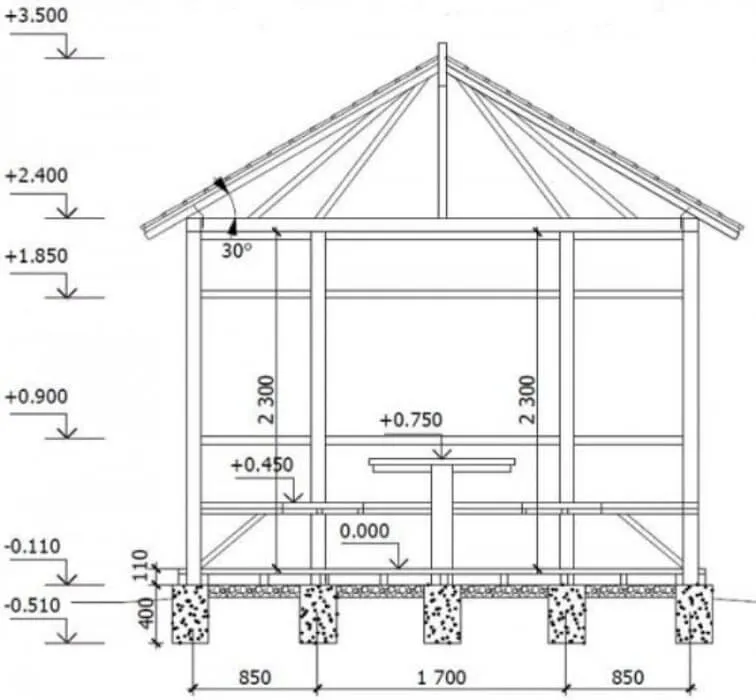

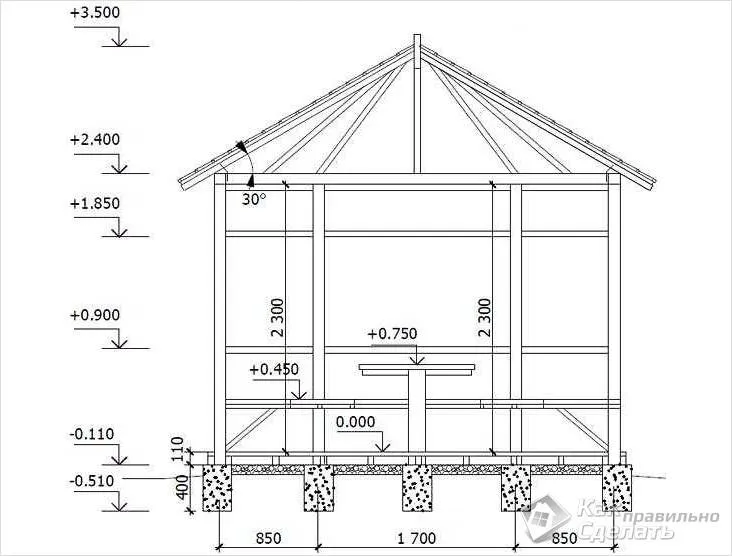

Боковая проекция с отметкой высот

Отметив эти высоты на схеме, приступаем к изображению отдельных элементов:

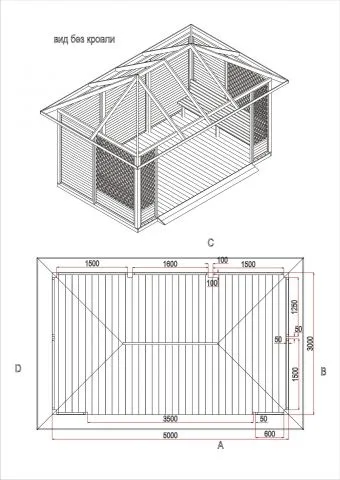

Схема крепления стропил

Совет! Как и в случае с узлом примыкания к фундаменту, место крепления стропила к верхней обвязке вычерчиваем отдельно.

Как мы отмечали выше, данная инструкция может быть реализована также и посредством компьютерных программ. Естественно, для их использования необходима практика, но зато в итоге помимо чертежа мы можем получить трехмерную модель будущей альтанки, и представить, как будет выглядеть ваш участок с этим новым строением.

Материалы и технологии

Из чего делаем

Выполняя построение чертежей своими руками, нужно постоянно иметь в виду, какие материалы для работы у нас есть в наличии. И именно, исходя из этого, и следует наносить на схему конкретные размеры.

К примеру, для построения описанной в примере беседки нам будут нужны:

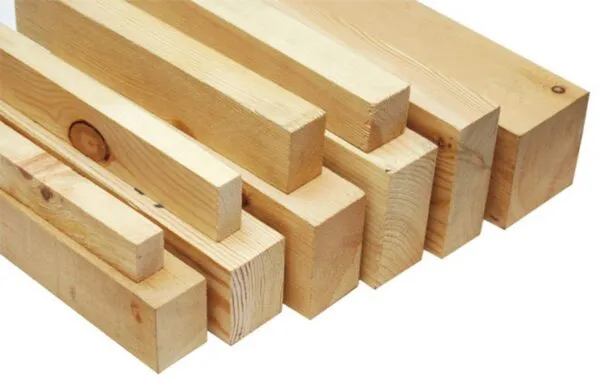

Номенклатура используемых пиломатериалов весьма обширна

Также нам понадобятся:

Решающими факторами при выборе этих деталей являются ваши предпочтения, а также доступность и цена тех или иных материалов в вашем регионе.

Особенности процесса

Сам процесс монтажа беседки много времени не занимает.

Работы ведем в такой последовательности:

Совет! Этот этап лучше доверить профессионоалам.

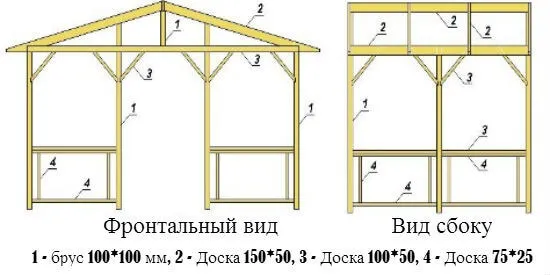

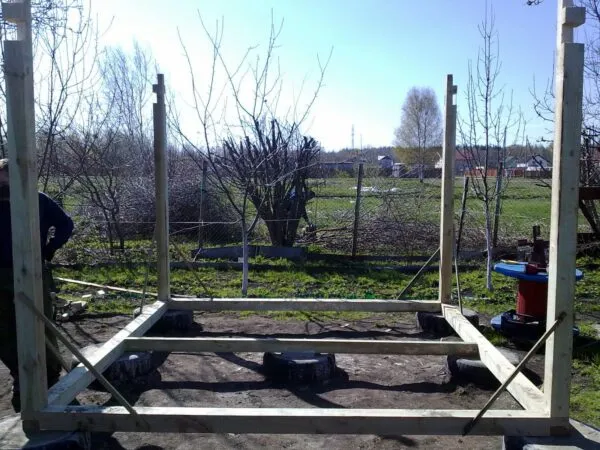

Работы ведутся по плану

Обратите внимание! Конструкция узла соединения стоек с фундаментом может быть самой разной, так что стоит заранее изучить наиболее доступные инженерные решения.

Затем переходим к сборке верхней части:

В принципе, на этом задачу построенного чертежа можно считать полностью выполненной.

Далее нам остается выполнить лишь косметическую отделку:

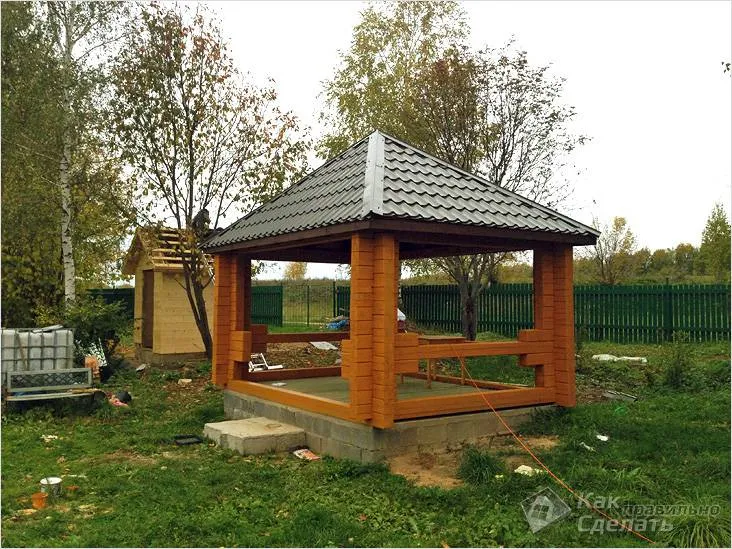

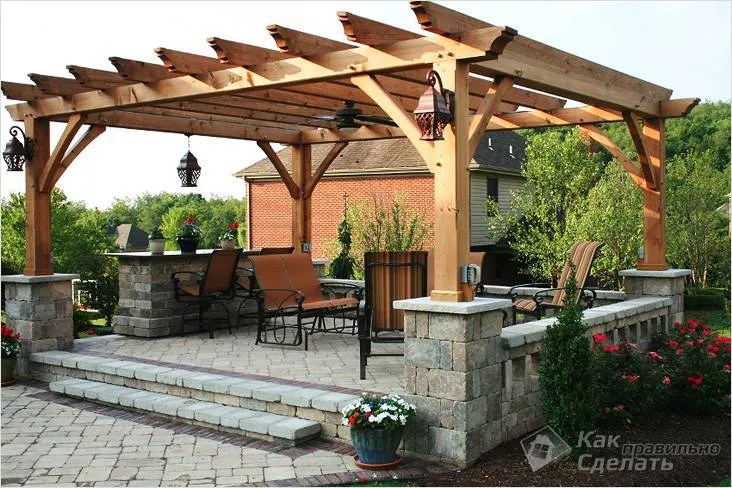

Фото готового сооружения

Как правило, последним штрихом является прикрепление входной лестницы и установка предметов интерьера, включая мангал.

Вывод

Достаточно подробные чертежи прямоугольных беседок можно найти в сети на нашем сайте. В то же время, самостоятельное построение схемы также вполне по силам любому, кто имеет хотя бы минимальное представление об инженерной графике.

Руководствуясь приведенными советами, а также просмотрев видео в этой статье, вы сможете освоить данную технологию, и изобразить вашу будущую беседку на бумаге или в программе для проектировки.

Источник

Беседка прямоугольная своими руками

Есть один элемент для дачи, который не может быть заменен ничем другим. Прямоугольная беседка — строение, которое возводится за короткий промежуток времени, но будет служить достаточно долго. Пища, употребленная на свежем воздухе, усваивается лучше и приносит больше пользы, а провести время с любимыми людьми — бесценно. В сегодняшнем мире, наполненном электроникой, многие забывают о живом общении. Но именно оно и является залогом крепких взаимоотношений. Далее мы рассмотрим, как может быть построена беседка прямоугольная своими руками.

Какой размер

Размер четырехугольной беседки

Для того чтобы в полной мере дать обдуманный ответ, необходимо проанализировать несколько простых моментов:

Нет необходимости делать слишком большое строение, т. к. использоваться в полной мере оно будет не так часто. Тем более это будут дополнительные растраты при обслуживании. На этом этапе необходимо подумать о том, все ли стены беседки будут открытыми или несколько из них необходимо будет закрыть. Самый простой способ — представить посередине стол, окруженный стульями. Можно сделать решение, которое является отличительным для некоторых культур — лежаки.

Составляем чертеж

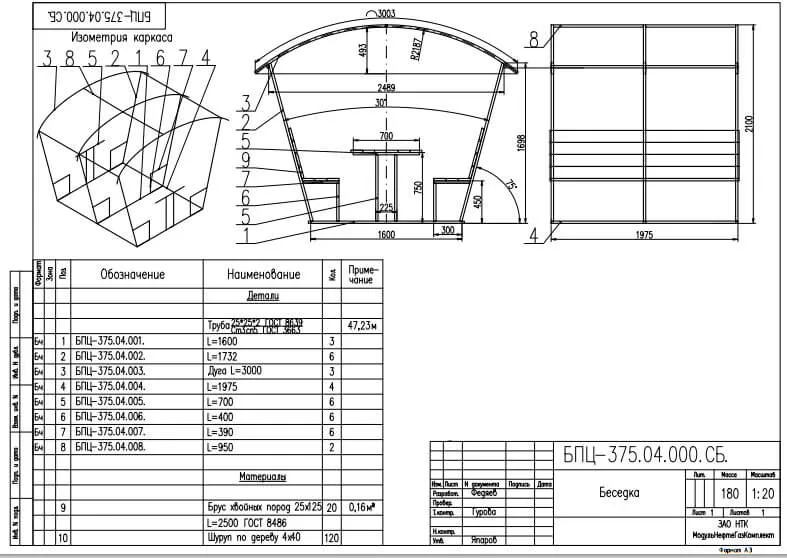

Чертеж беседки из металла

Обдумав вышеприведенные вопросы, самое время перенести план на лист бумаги, чтобы он стал немного реальнее нашего воображения. Вот некоторые проекты, которые займут немного места, но позволят разместить все необходимые элементы.

Размеры приведены как примеры. Их можно варьировать и подстраивать под конкретные нужды и участок земли. Зная конкретные параметры, можно выбрать тип фундамента, который будет применяться. Есть несколько вариантов, которые не занимают много времени в сооружении, но будут хорошей опорой для всей конструкции:

Вариант фундамента

Как изготавливается каждый из них мы рассмотрим немного ниже. Также на план наносится планируемый для использования материал. Беседку можно закрыть со всех сторон при помощи стеклопакетов. При этом можно сделать большое количество створчатых или раздвижных окон. В таком строении будет комфортно в любую погоду. Самым частым материалом, который применяется является древесина. Она доступна, проста в обработке, чтобы с ней справиться не потребуются специальные инструменты. Для каркаса может легко применяться профильный металл, но для работы с ним нужно владеть навыками сварщика. Одна стена или несколько могут быть выложены из облицовочного кирпича, что смотрится достаточно привлекательно и дает возможность сочетать оформление с основным зданием.

Фундамент

Столбчатый фундамент

Выше говорилось, какие виды фундамента можно использовать для построек такого типа. Самым простым для возведения будет столбчатый кирпичный. Для его реализации понадобится:

Фундамент можно считать готовым. Но важно помнить, что такой вариант подойдет для тех местностей, где грунт имеет достаточную плотность и не размокает чрезмерно при дождях. В противном случае беседка может потерять опору и разрушиться.

Столбчатый монолитный фундамент напоминает предыдущий вариант, но имеет свои особенности:

Столбчатый монолитный

Можно сделать и несъемную опалубку для такого фундамента. Для этого понадобится асбестовая труба диаметром от 250 мм. Таким же образом выкапываются ямы, делается подсыпка, но на песок слоем в 15 см еще укладывается мелкая щебенка и хорошо трамбуется. Внутрь вставляются трубы, они выставляются по уровню. По бокам до половины засыпается щебень и уплотняется. Внутрь вставляется несколько прутов арматуры и заливается раствор. Таким же образом можно сделать заготовки из металлических пластин для бруса.

Свайный фундамент под беседку

Как и предыдущий вариант, свайный фундамент позволит выдержать конструкцию большой массы. Можно будет возводить кирпичные стены. Наиболее простой будет работа с винтовыми элементами.

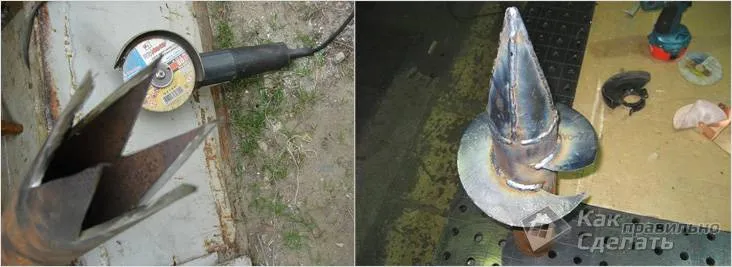

Самодельные винтовые сваи

Для того чтобы опоры прослужили как можно дольше, их необходимо обработать антикоррозионным средством и покрыть краской. Предотвратить разрастание сорняка под полом беседки можно следующим образом: укладываются листы рубероида по всей площади. Нахлест делается в 10 см. Сверху осуществляется насыпка из песка в 5 см и хорошо трамбуется.

Основа в виде монолитной плиты позволит за один проход достичь двух целей — сделать фундамент и подготовить пол.

Схема монолитного фундамента для беседки

В случае когда совсем нет желания возиться с бетоном и фундаментом, можно стойки просто вкопать в землю на 50–70 см, сделать подсыпку из щебня и песка и хорошо все утрамбовать.

Основная конструкция

Конструкция

Принцип возведения деревянного и металлического каркаса во многом схож. Для первого варианта понадобится брус 10×10 см и обрезная доска 10×5 см. Во втором случае для основания понадобится двутавровый швеллер, а для стоек квадратная профильная труба размером 6×6 см или 8×4 см. При этом все работы осуществляются при помощи сварочного аппарата.

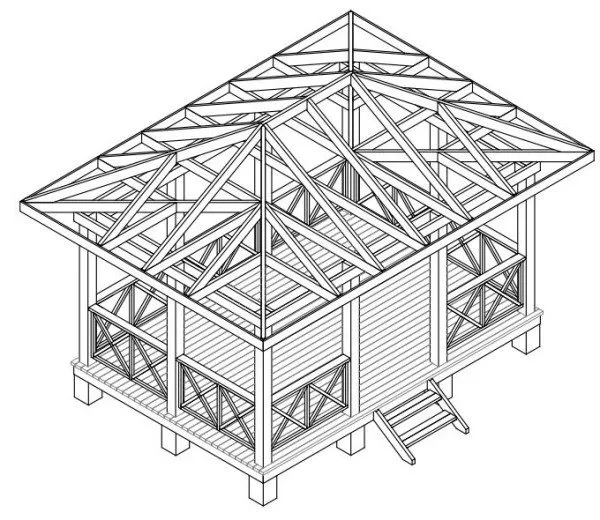

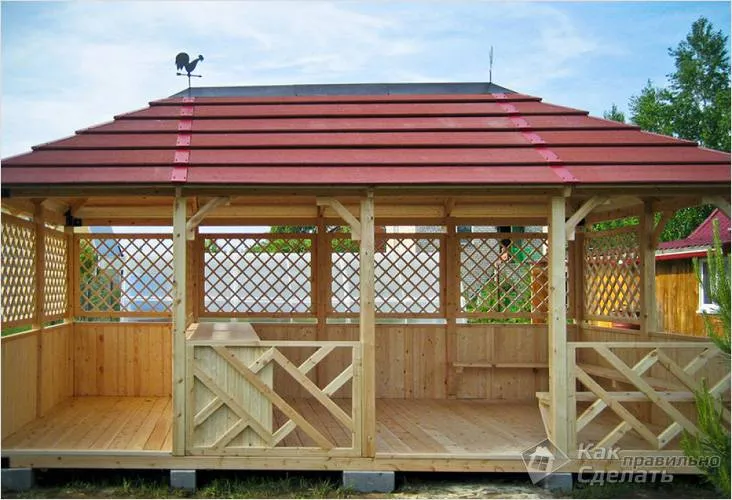

Беседка с четырехскатной крышей

Для монолитного фундамента угловые стойки необходимо утопить в землю. Это можно сделать еще на этапе заливки или уже после. По 4 углам выкапываются ямы на глубину 50 см. Делаются столбики по принципу фундаментных, о которых писалось выше. Они будут опорой для стоек. Дальше сборка такая же, как в предыдущих вариантах, но уже не требуется выполнять нижнюю обвязку. В этом случае можно пойти и другим путем. Основные стойки могут быть не деревянными, а кирпичными. Для этого по углам выкладываются колонны, которые внутри обязательно армируются. Сверху на них укладывается деревянный брус 10×10 см. Элементы перевязываются между собой, как описывалось для ростверка. Это будет мауэрлат, который станет основой для кровли.

Стропильная система четырехскатной крыши

О некоторых элементах, которые могут располагаться внутри, уже говорилось по ходу статьи. Пространство между стойками может быть открытым. Несколько сторон можно закрыть при помощи прозрачного поликарбоната. В другом варианте до середины делается кладка облицовочным кирпичом. Оставшийся проем остается как есть, или в него монтируется деревянная решетка. Вокруг территорию можно засадить диким виноградом или плющом. Со временем он окутает всю беседку и получится зеленый островок.

При желании строение можно сделать с элементами, заимствованными у колыбы. Для этого в середине крыши оставляется отверстие, которое будет использоваться для выхода дыма. В этом случае прямо посередине можно сделать кострище, что позволит наслаждаться огнем в любую погоду, расположившись вокруг него на удобных креслах или лежаках.

Необходимо помнить, что деревянные конструкции нуждаются в постоянном обслуживании. Минимум каждые 3 года необходимо снимать старое покрытие и снова наносить лак или краску, которая предназначена для применения на улице. В этом случае удастся избежать пересыхания и загнивания.

Обработанная лаком беседка

Каждый может стать автором своего уникального проекта. Нам интересно что и как сделать получилось лично у вас. Делитесь своими решениями в комментариях к статье, возможно, для кого-то они послужат новой идеей.

Видео

Пример строительства прямоугольной беседки:

Беседка со шпалерой

С резными элементами

Прямоугольная беседка сруб

Беседка из бруса

С балясинами

С кирпично-каменным основанием

Источник

Чертежи беседок для дачи с размерами — рассматриваем варианты

В наше время не составит большого труда найти чертежи беседок для дачи с размерами и предложений о покупке готовых чертежных схем беседок для собственноручной постройки малого архитектурного шедевра. Ведь б еседка является непременным атрибутом приусадебного участка, которая будет красоваться даже при самой красивой усадьбе.

Но если углубиться в эту тему, то сразу обращаешь своё внимание на то, что готовые предложения по самым разным причинам не соответствуют интересам владельцев участков, то размеры не подходящие, то дизайн не нравится, или самая распространённая причина — дорого. Строительство беседки не самая сложная задача с которой можно справиться и собственными силами.

Самым первым делом необходимо составить план, чертежные схемы узлов беседки. Так же важным моментом является то, как определиться с размерами будущего объекта. В зависимости от предназначения постройки, нужно выбрать размер, форму, дизайн будущей беседки. Так же нужно выбрать место где будет построено ваше место для отдыха.

Схема размещения новой постройки

Первым делом при подготовке запланированного проекта нужно хорошо подумать над тем где и как будет стоять ваше украшение двора или участка. Для этого необходимым является план участка на котором обозначены: дом, хозяйственные здания (к которым относятся — баня, сараи), садовые дорожки, деревья.

Совет: Деревья которые стоят много лет лучше не вырубать, они еще пригодятся для тени и создания ландшафтного дизайна.

Итак, когда будет создаваться беседка 3х4 чертеж будет являться неотъемлемой частью планируемого. Вот для примера фото: рис.1.

Внимательно изучите план участка на котором будет построена беседка, с учетом обстоятельств, и отметьте на схеме, где, беседка будет смотреться лучше всего. Лучше её разместить в саду или в конце тропинки между нескольких деревьев. Расстояние от основного дома должно составлять 5-7 м. Если вы запланировали постройку с мангалом, печью или камином, то лучше её построить больше чем на 8м основного жилого строения.

Проектирование и чертежи беседок из дерева

Если нужна беседка для дачи — чертежи с размерами облегчат всё, что вы запланировали сделать.
При создание чертежей нельзя забывать про фундамент. Для дачных беседок самым оптимальным вариантом будет столбчатое основание. Расстояние между столбами от 1500 мм до 2000 мм, для каждой вертикальной опоры. При проектирование схемы фундамента необходимо с каждой стороны добавить по 70-100 мм, дабы основание было больших габаритов нежели сама постройка(рис.3)

Функционал и размеры — что необходимо знать

Беседки строят в первую очередь для отдыха на свежем воздухе и это означает, что беседка должна быть удобной, прочной и надёжной. Все должно находиться под рукой, ничего не должно помешать вашему отдыху и расслаблению. И для того чтобы добиться такового результата, вам нужно знать несколько правил эргономики. Проще всего будет построить уже испытанные варианты типовых беседок, таких как беседка 3х3 чертеж которой можно увидеть на рис.4

В основном, чертеж прямоугольной беседки или квадратной имеет двух- или четырехскатную крышу как на рис.5

Стандартная ширина стола 500-700 мм, длина 700 мм — для размещения четырёх человек, 1100 мм — для шести человек. И так мы получаем, минимальную ширину беседки 1500мм, длина от 1500мм до 2000мм.

Схема беседки для маленького участка

Для схемы беседки для маленького участка будет использована шестигранная беседка чертежи которой ниже на рис.6. Шестиугольная беседка может быть самых различных размеров. Размеры самой беседки полностью зависят от предполагаемого количества отдыхающих в ней, это может быть как беседка 6х4 так и 6х6. Чертеж беседки 6х6 отличается не сильно в сравнение с беседкой 6х4.

Классическая шестигранная беседка рассчитана в основном на десять человек. Размеры элементов для шестигранной беседки:

Далее — чертеж шестиугольной беседки на 10 человек (рис.7).

Шестигранную беседку можно считать как постройку классического типа. Беседка такого типа весьма экономична и проста в постройке, да и к тому же очень функциональна. Её не сложно построить собственными силами, все ее элементы стандартны по своей форме и размерам.

Ваша постройка будет состоять из ниже перечисленных элементов:

За счет большого количества одинаковых и похожих элементов, строительство ускоряет темп и является более простым.

Для возведения каркаса чаще всего используют доски и брус. Бруски нужно соединить с помощью гвоздей или саморезов. В столбах, которые будут подпирать крышу, другим словом опорных, необходимо сделать специальные места для их крепления.

Материалом для пола может хорошо послужить дерево( деревянные доски, либо OSB).

Конструктивные особенности

В наше время беседки бывают разных типов: открытые и закрытые, они еще отличаются и по форме: прямоугольные, многогранные, круглые, комбинированные и т.д.

Из всех чертежей, чертеж беседки прямоугольной формы является самым простым, но даже здесь вас ожидают некоторые нюансы: при переносе схемы на приготовленный участок, следите за углами, они должны быть строго 90 градусов, а диагонали одинаковые.

Проще всего выполнить чертежную схему беседки прямоугольной формы, но даже здесь вас ждут некоторые нюансы: при перенесение схемы на приготовленный участок, необходимо проследить за углами, они обязательно должны быть 90 градусов, а диагонали одинаковые.

Простые правила для построения схем

Чертежи беседок для дачи с размерами при проектировании собственными силами вызывают некоторые сложности. Нужно напомнить несколько правил со школьных времен. Шестиугольник с одинаковыми сторонами всегда состоит из 6 треугольников а равными сторонами. Либо из двух равных трапеций.

Если требуется изменить некоторые детали беседки, к примеру, увеличить стороны, то сначала необходимо начертить прямоугольник(рис.8.1),

дальше нужно начертить его диагонали и тогда находится середина. От точки пересечения диагоналей, перпендикулярно длинной стороне прямоугольника, нужно отложить отрезки одинаковой длинны(рис.8.2),

дальше точки нужно соединить. Точно так же можно начертить две равные трапеции с одном основанием, трапеции должны иметь высоту равную половине стороны беседки.

Чертежи беседок для дачи из различных материалов

Важным моментом является выбор материала для беседки. Необходимо принять решение, какого вида и типа будет беседка, и сделать необходимые чертежи. Дачная беседка своими руками чертежи для которой необходимы, может быть сделана из материалов которые будут перечислены ниже.

Чертежи беседок из дерева

Такая беседка будет уместна на любой дачной территории и придаст двору уюта, но цена и такой конструкции является весьма высокой. Чертеж беседки из дерева на рис.9

Чертежи беседок из металла

Садовая беседка из металлической конструкции прослужит долгие годы(как разборного, так и стационарного типа). Одним из недостатков таких беседок является то, что метал в жару нагревается и находиться там в жаркую погоду весьма проблематично.

Но также стоит отметить, что изготовление беседки основанной на металлической конструкции, проще, чем из деревянной, в связи с более лёгкими материалами самой беседки, то есть, металлических трубок и различных прутков.

Чертежи беседок из поликарбоната

Чертеж беседки из кирпича

Несомненно, беседка на даче, воспроизведённая из кирпичной кладки, позволит получать приятные ощущения и эмоции от провождения времени в любую погоду и в самое различное время года. Чертежи для таких беседок вы можете увидеть на рис.12 и рис.13

Качественный чертеж беседки с размерами является гарантией красивой и надёжной конструкции. Для воссоздания такой садовой конструкции из чертежа, вам потребуется металлический уголок с сечениями 50 мм на 50 мм, стандартный лист поликарбоната, обработанные доски для изготовления стола и скамеек.

В первую очередь, нужно установить и забетонировать четыре угловые металлические стойки, к стойкам привариваем уголки из металла(25 мм на 25 мм). Потом следует сделать следующее: к опорной стойке пропустить горизонтальную балку, приварить её. Гибкость поликарбоната позволит сделать крышу арочной формы для вашей беседки. К стойкам привариваются полосы из металла шириной от 40 мм до 50 мм, далее следует выгнуть их в виде арки, в следствии чего крепим к ним продольные стальные полосы для лучшей фиксации конструкции из поликарбоната.

Несколько советов по постройке беседки

Кровлю крыши для беседки лучше всего сделать из битумной черепицы. В таком случае возникает необходимость в ОСП, из него будет делаться основание для кровли крыши. ДСП имеет толщину от 10 мм до 12 мм, она имеет хороший запас прочности и жесткости, для фиксации необходим пространственный каркас из древесины. Такая конструкция не включает в себя рамный каркас.

В качестве фундамента для пола практичнее использовать бетонную стяжку, армированную сеткой из стальной сетки. Это позволит установить мангал и добавит вашей беседке устойчивости к пожарам. При строительстве данного проекта для применения в зимнее время года, лучше отдать предпочтение полу изготовленному из натурального дерева.
